Acer S1283e MR.JK011.001 [14/67] Правая задняя сторона
![Acer S1283e MR.JK011.001 [14/67] Правая задняя сторона](/views2/1454021/page14/bge.png)
4
Русский

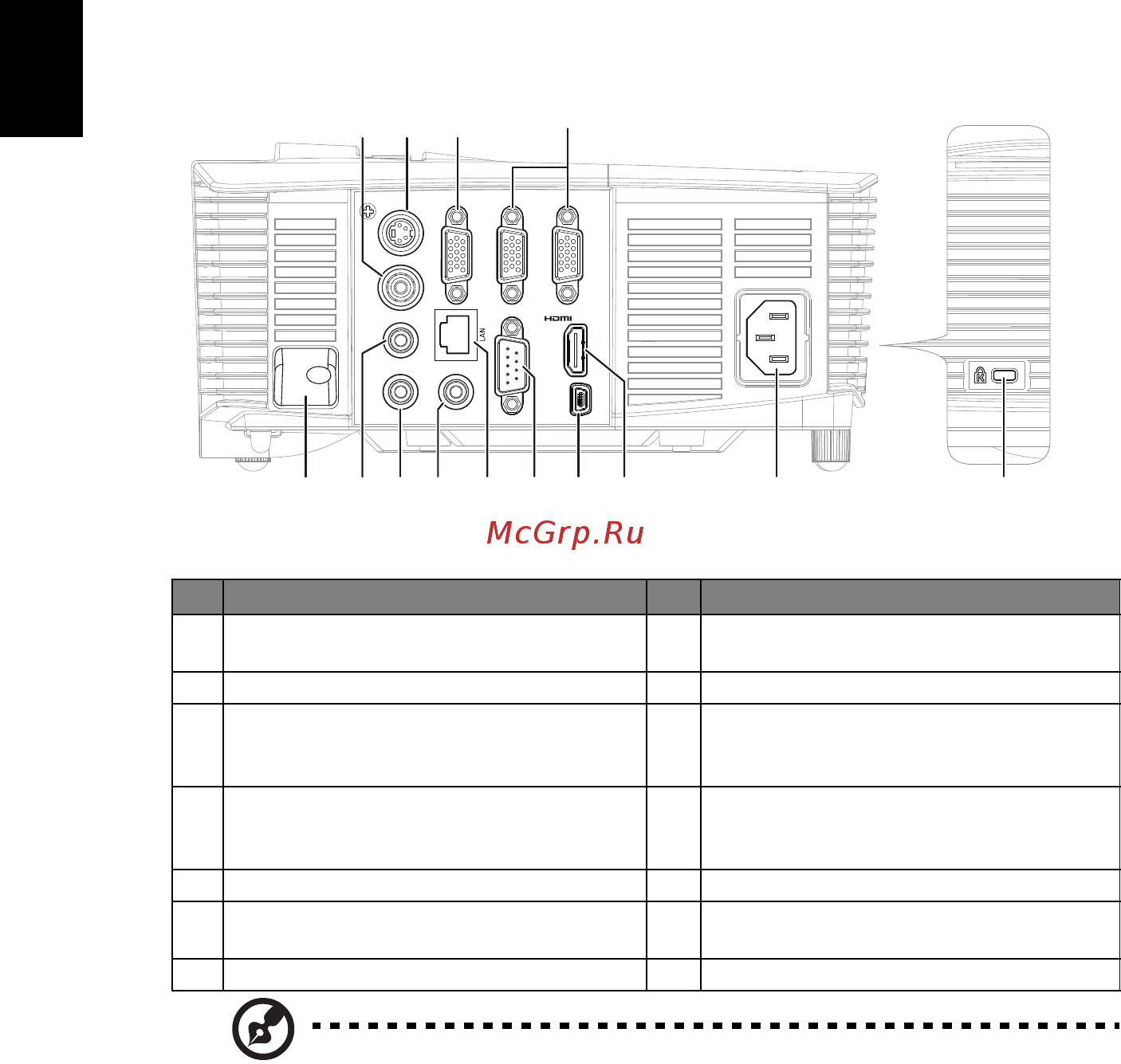

Правая / Задняя сторона
Примечание: Функции зависят от определения модели.
# Описание # Описание
1 Разъем входа композитного
видеосигнала
8 Микрофонный вход 3,5 мм
2 Разъем входа S-Video 9 LAN (RJ45 Port для 10/100M Ethernet)
3 Разъем выхода для сквозного
подключения монитора (только для
входа VGA IN 2)
10 Разъем RS232
4 Разъем входа аналогового сигнала ПК,
HDTV, компонентного видеосигнала
(VGA IN 1/VGA IN 2)
11 Мини USB-разъем
5 Предохранительная планка 12 Разъем HDMI/MHL
6 Разъем аудиовхода (S-Video,
композитный)
13 Гнездо питания
7 Выходной разъем аудио 14 Гнездо для замка Kensington™
/ MHL
S-VIDEO
MIC
AUDIO IN
AUDIO OUT
VGA OUT
VGA IN 2
VGA IN 1
USB CTRL
RS232
VIDEO
2
13
3
12
109 1187
5
14
6
1
4
<Задняя сторона><Правая сторона>
