D-Link DIR-100/F [2/8] Подключение маршрутизатора
![D-Link DIR-100/F [2/8] Подключение маршрутизатора](/views2/1045410/page2/bg2.png)

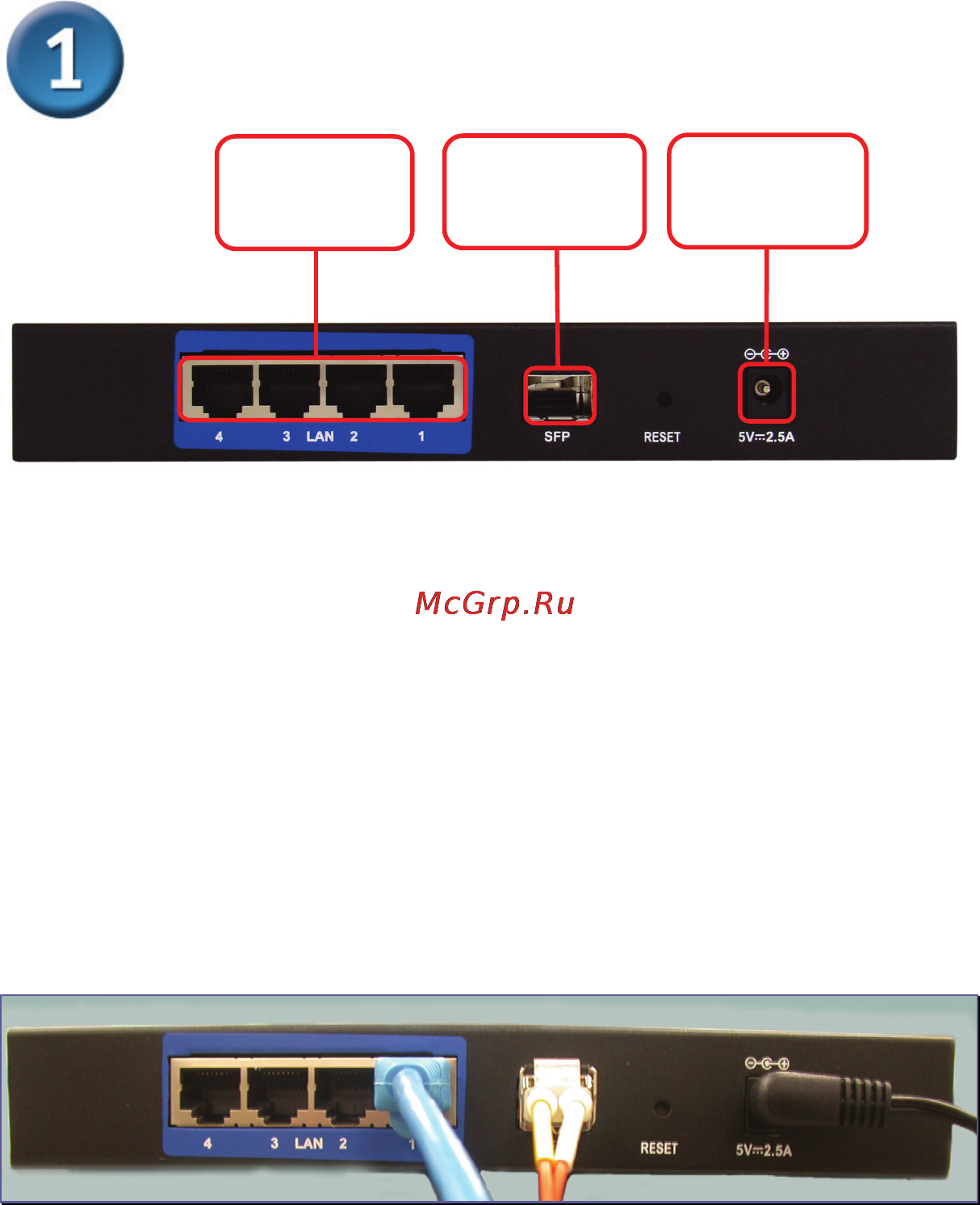

1
Подключение маршрутизатора
Порт SFP
для подключения
трансивера
Разъем питания
для подключения к
адаптеру питания
Порты LAN
для подключения
Ethernet-кабеля
A. Вставьте SFP трансивер в слот с маркировкой SFP, затем подключите
волоконно-оптический кабель к SFP трансиверу. Это физическое подключение к
Интернет или Wide Area Network (WAN). Индикатор SFP загорится зеленым
светом при наличии соединения.
B. Подключите один конец адаптера питания к соответствующему разъему на
задней панели DIR-100, а другой конец подключите к розетке питания.
Светодиодный индикатор Power(питание) на передней
панели устройства будет
гореть зеленым светом, указывая, что питание включено. Через несколько
секунд индикатор Status (Статус) начнет мигать зеленым светом, указывая на
нормальную работу устройства.
C. Подключите один конец кабеля Ethernet в любой порт LAN на задней панели
устройства, а другой конец подключите к адаптеру Ethernet или доступном
у
порту Ethernet на компьютере. Индикатор канала Ethernet загорится зеленым
светом, указывая на наличие соединения.
Когда все кабели подключены надлежащим образом, задняя панель
маршрутизатора DIR-100 будет выглядеть примерно так:
