Thomson T32RTE1220 [9/23] Общий вид устройства

Общий вид устройства

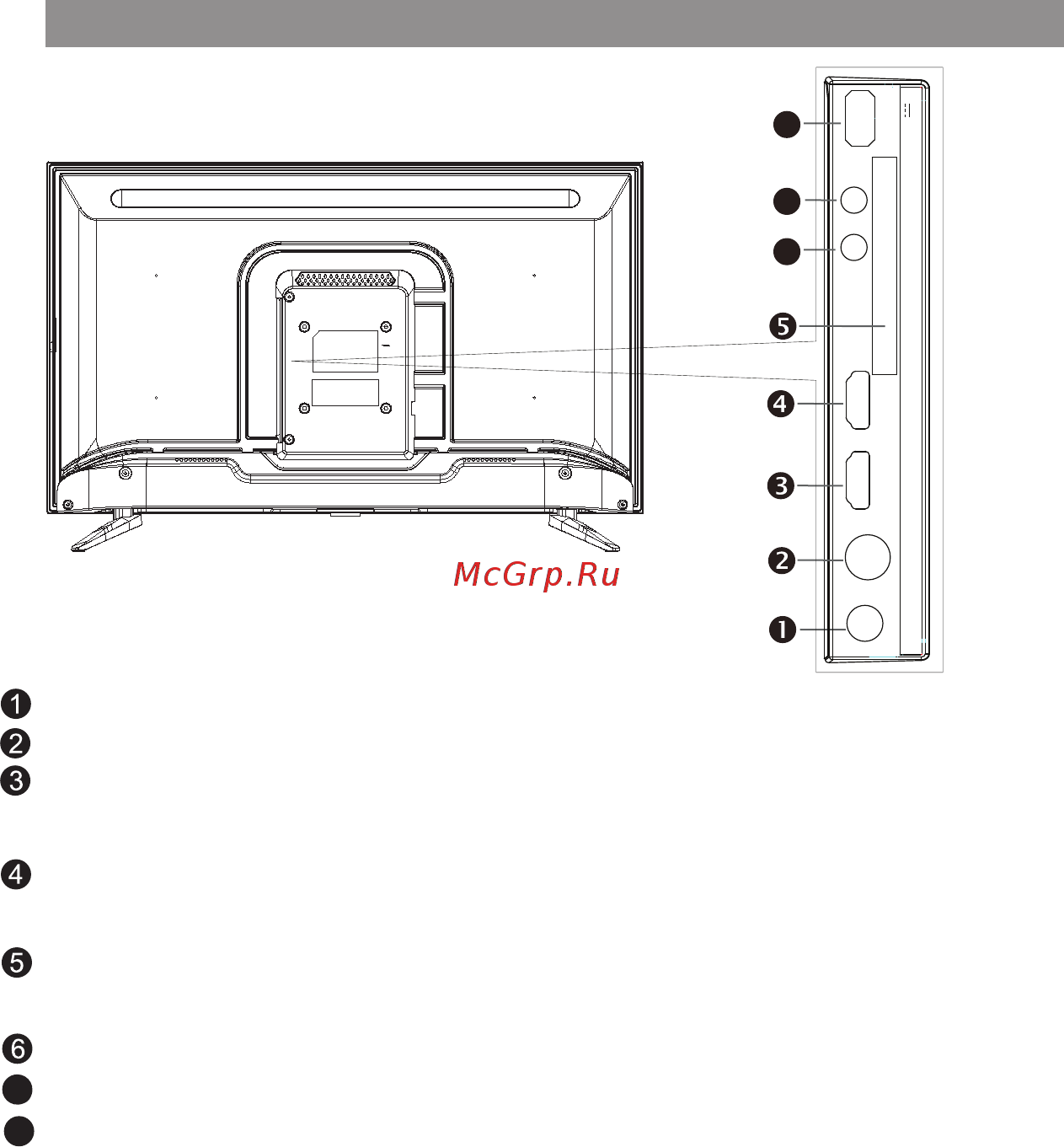

Разъемы подключения

Примечание: Все рисунки в данном руководстве приводятся в качестве примера. Конструкция

и характеристики могут быть изменены без предварительного уведомления.

Расположение, количество и названия функциональных кнопок, кнопки включения

и разъемов подключения меняется в зависимости от модели.

Функции, доступные через данное подключение, зависят от Вашего оператора.

Все подключения модуля выполнять только на выключенном устройстве.

ANTENNA IN (вход) Разъем подключения к антенне или кабельному ТВ.

Разъем подключения видео и звука от HDMI стройств и вывод звука на HDMI устройства.

Все подключения кабеля HDMI необходимо выполнять на выключенных устройствах.

HDMI 2(ARC) (вход\ выход звука)

Разъемы подключения видео и звука от HDMI устройств. Все подключения кабеля HDMI

необходимо выполнять на выключенных устройствах.

HDMI 1 (вход)

SPDIF (выход) разъем вывода цифрового звука.

COMMON INTERFACE (CI) разъём подключения CAM-модуля формата CI+.

USB 2.0

(вход) подключение совместимых USB устройств ( выход тока не более 500mA).

EARPHONE

(выход) Разъем подключения наушников.

Вход видео и звука композитного сигнала (через адаптер*). AV IN

* Внимание! Адаптеры подключения изображения или звука режима AV могут отсутствовать в

комплектации телевизора и приобретаются отдельно.

USB 2.0

5V 500mA

COMMON INTERFACE(CI)

EARPHONE AV IN

HDMI 2

HDMI 1

ANTENNA IN

SPDIF
