Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [78/123] 381950
![Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [78/123] 381950](/views2/1419359/page78/bg4e.png)

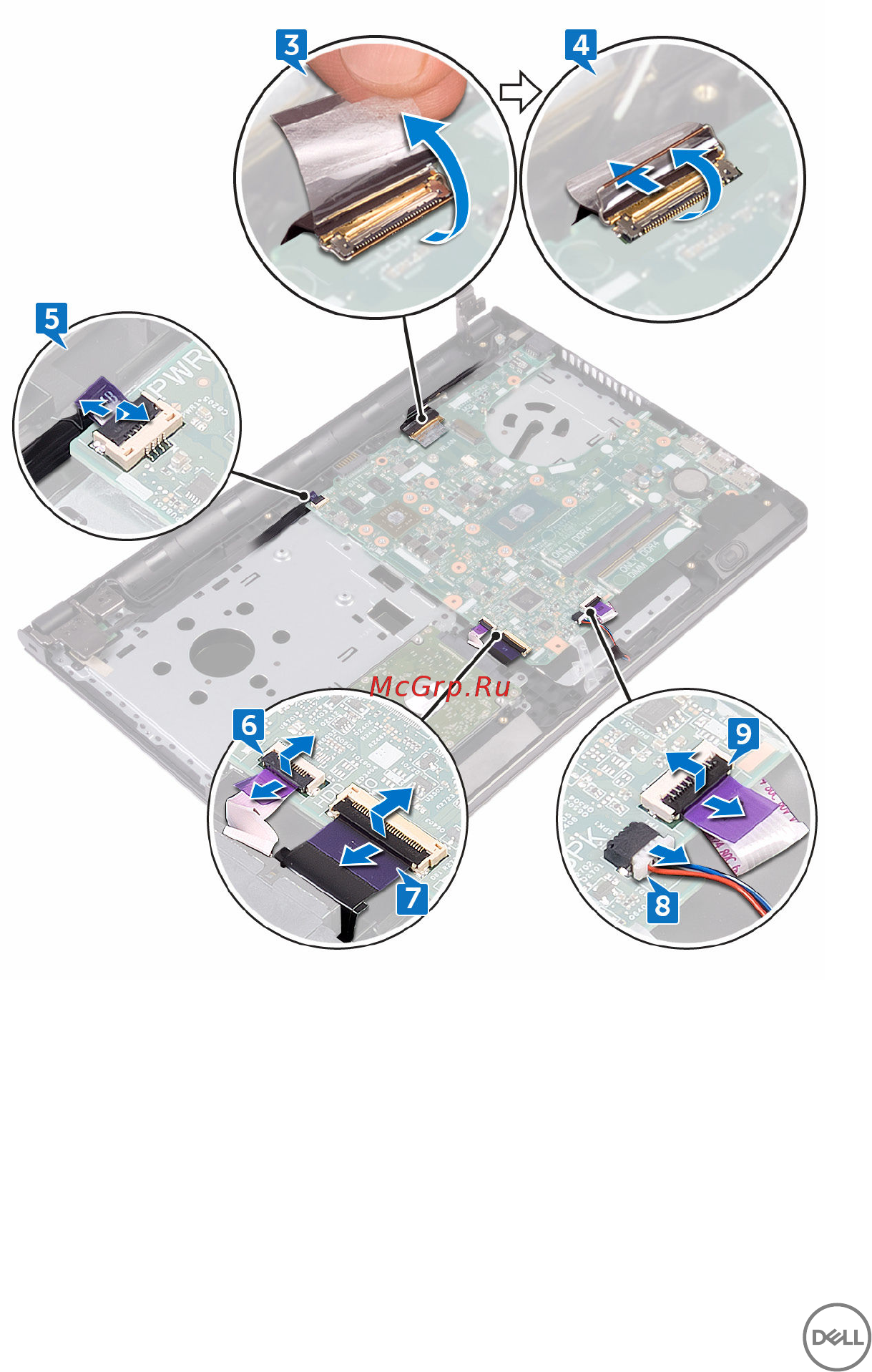

9 Откройте защелку и отсоедините кабель сенсорной панели от системной
платы.
10 Извлеките два винта крепления системной платы к упору для рук в сборе
(M2x3).
11 Осторожно высвободите порты на системной плате из пазов в упоре для рук в
сборе.
78
