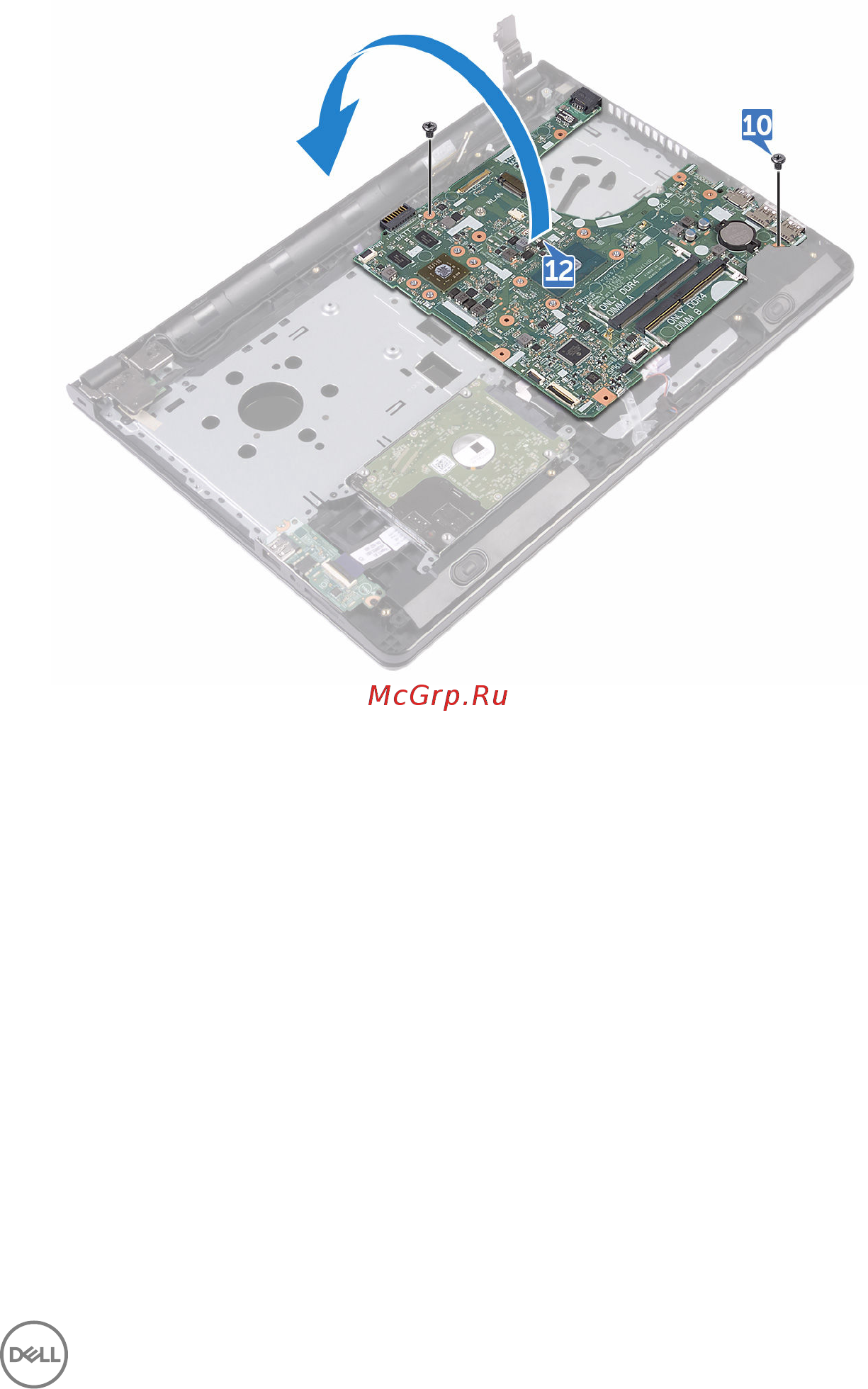

12 Аккуратно переверните системную плату.
13 Открепите ленту, фиксирующую кабель порта адаптера питания на системной
плате, и отсоедините порт адаптера питания от системной платы.
79
