Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [93/123] 381950
![Dell Inspiron 3573-6021 Инструкция по эксплуатации онлайн [93/123] 381950](/views2/1419359/page93/bg5d.png)

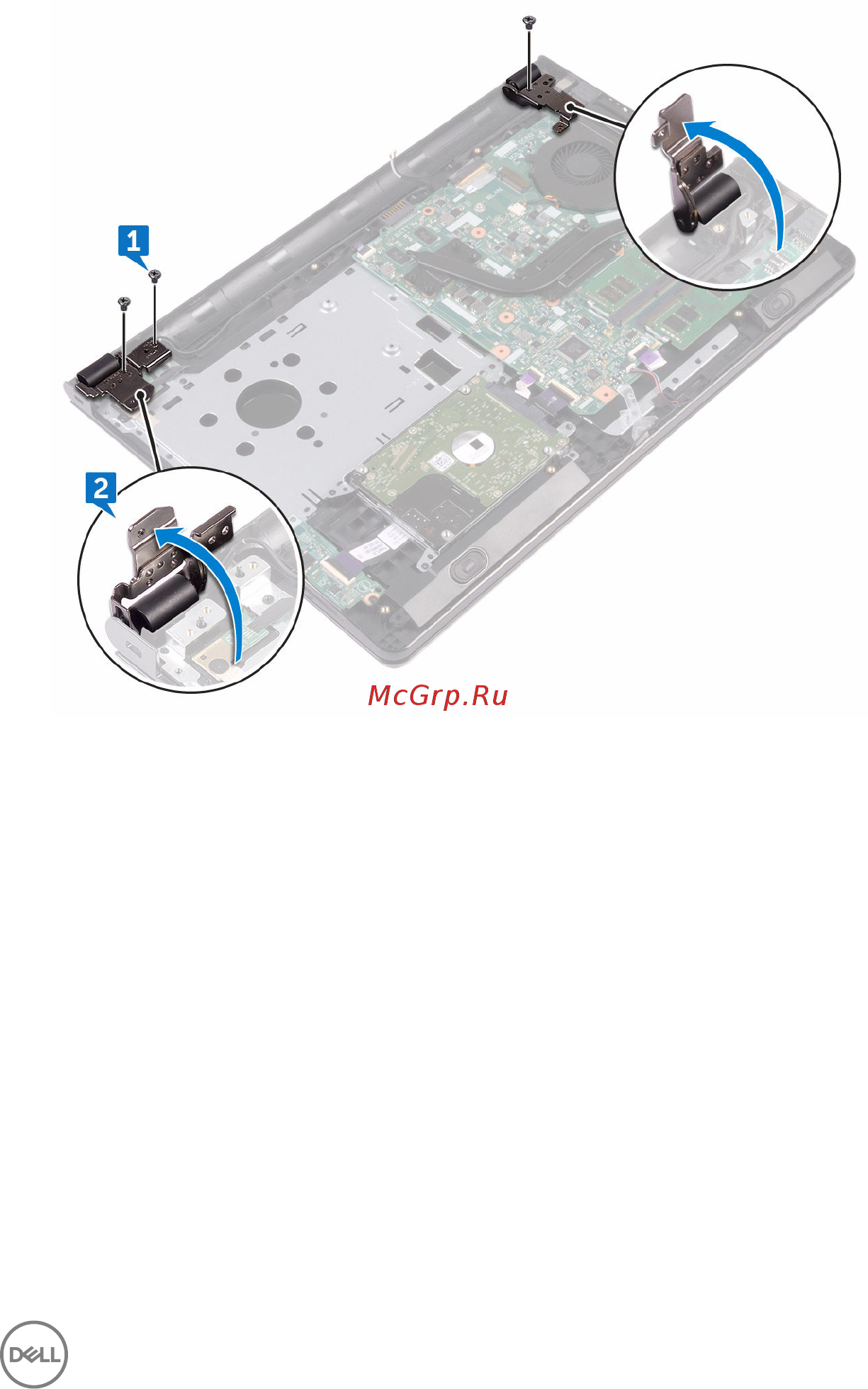

2 Откройте шарниры дисплея на угол 90 градусов.
3 Открепите ленту, которой кабель дисплея крепится к упору для рук в сборе.
4 Откройте защелку и отсоедините кабель дисплея.
5 Запомните, как уложен кабель дисплея, и извлеките кабель из направляющих
на упоре для рук в сборе.
93
