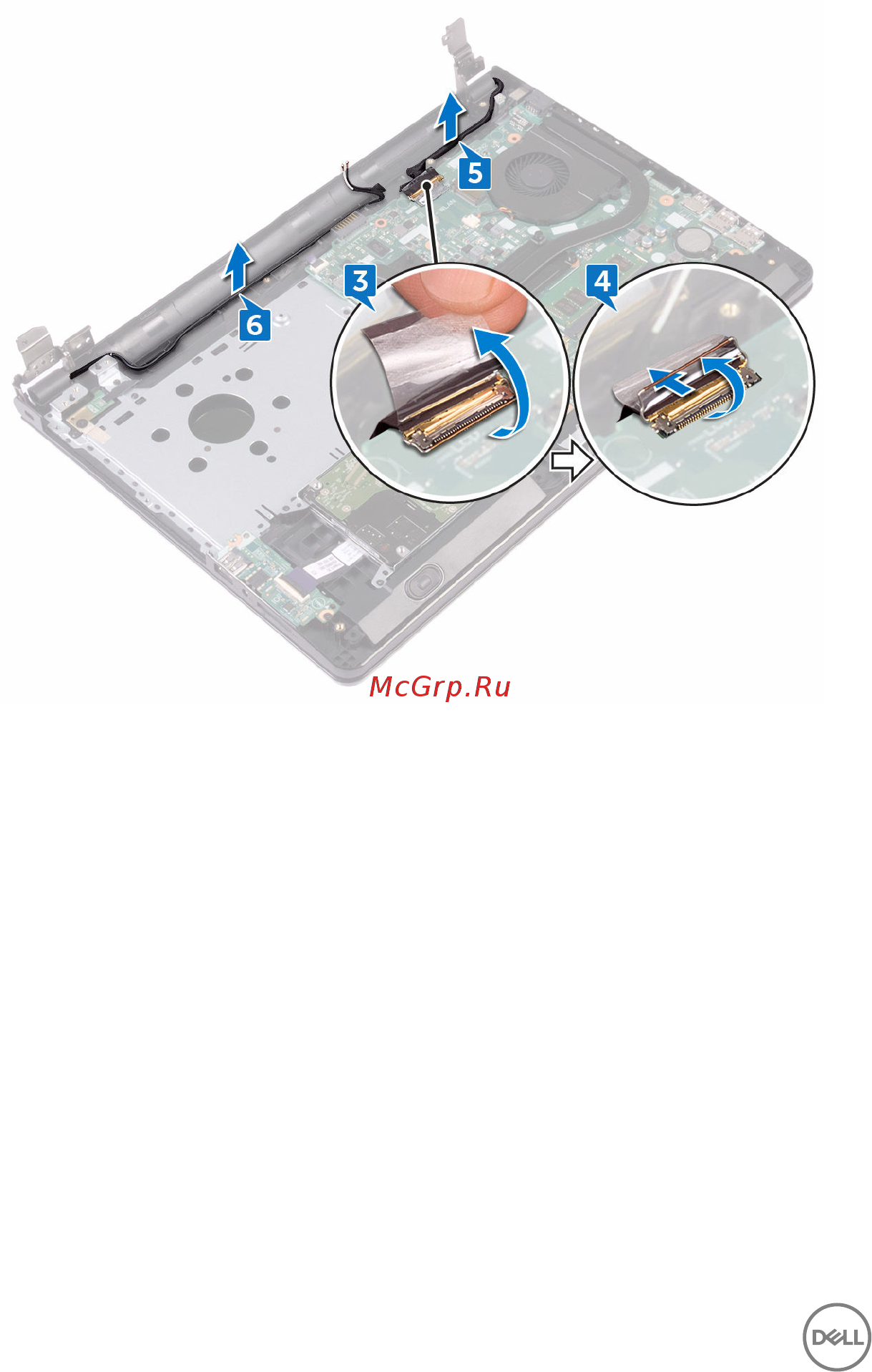

6 Запомните схему прокладки антенного кабеля и извлеките кабель из
направляющих на упоре для рук в сборе.
94
