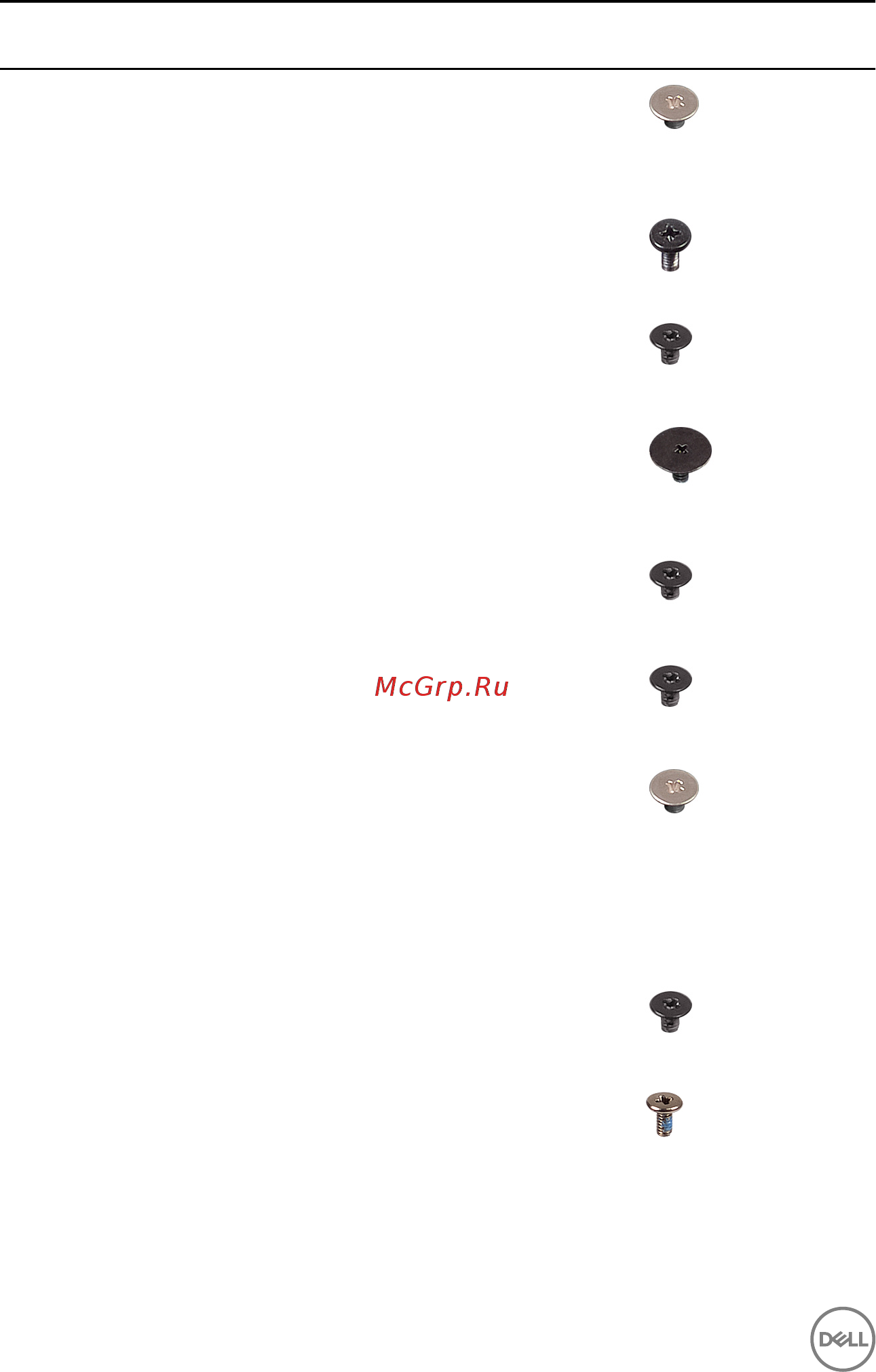

Компонент Крепится к Тип винта Количе
ство
винта
Скобы
шарниров
Задняя крышка
дисплея и
антенна в
сборе
M2x2 2
Плата ввода-
вывода
Упор для рук и
клавиатура в
сборе
M2x4 1
Скоба
оптического
привода
Оптический
дисковод
M2x3 2
Плата
разъема
оптического
привода
Упор для рук и
клавиатура в
сборе
M2x2 с
крупной
головкой
1
Порт
адаптера
питания
Упор для рук и
клавиатура в
сборе
M2x2 1
Плата кнопки
питания
Упор для рук и
клавиатура в
сборе
M2x3 1
Кнопка
питания со
считывателем
отпечатка
пальца
(дополнитель
но)
Упор для рук и
клавиатура в
сборе
M2x2 1
Твердотельны
й накопитель
Упор для рук и
клавиатура в
сборе
M2x2.2 1
Системная
плата
Упор для рук и
клавиатура в
сборе
M2x4 1
16
Содержание
- Inspiron 17 5000 руководство по обслуживанию 1
- Предостережение пометка предостережение указывает на потенциальную опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение пометка предупреждение указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Примечание пометка примечание указывает на важную информацию которая поможет использовать данное изделие более эффективно 2
- Примечания предостережения и предупреждения 2
- Inspiron 17 5000 руководство по обслуживанию 3
- Извлечение оптического дисковода 9 3
- Подготовка к работе с внутренними компонентами компьютера 2 3
- После работы с внутренними компонентами компьютера 8 3
- Снятие батареи 8 3
- Снятие нижней крышки 3 3
- Содержание 3
- Установка нижней крышки 27 3
- Установка оптического дисковода 2 3
- Извлечение модулей памяти 31 4
- Извлечение платы беспроводной сети 35 4
- Извлечение платы разъема оптического привода 0 4
- Установка батареи 30 4
- Установка модулей памяти 33 4
- Установка платы беспроводной сети 38 4
- Установка платы разъема оптического привода 2 4
- Извлечение батарейки типа таблетка 43 5
- Извлечение вентилятора 6 5
- Извлечение жесткого диска 4 5
- Извлечение твердотельного накопителя 50 5
- Установка батареи типа таблетка 45 5
- Установка вентилятора 9 5
- Установка жесткого диска 7 5
- Установка твердотельного накопителя 52 5
- Замена сенсорной панели 1 6
- Извлечение динамиков 3 6
- Извлечение сенсорной панели 8 6
- Снятие радиатора 66 6
- Снятие разъема адаптера питания 9 6
- Установка динамиков 5 6
- Установка радиатора 8 6
- Установка разъема адаптера питания 71 6
- Извлечение платы ввода вывода 79 7
- Извлечение платы кнопки питания 82 7
- Извлечение системной платы 86 7
- Снятие дисплея 2 7
- Установка дисплея 7 7
- Установка платы ввода вывода 81 7
- Установка платы кнопки питания 85 7
- Установка системной платы 91 7
- Извлечение камеры 04 8
- Снятие кнопки питания со сканером отпечатка пальца 93 8
- Снятие лицевой панели дисплея 01 8
- Снятие упора для рук и клавиатуры в сборе 97 8
- Установка кнопки питания со сканером отпечатков пальцев 5 8
- Установка лицевой панели дисплея 103 8
- Установка упора для рук и клавиатуры в сборе 99 8
- Извлечение кабеля дисплея 115 9
- Снятие задней крышки дисплея и антенны в сборе 118 9
- Снятие панели дисплея 107 9
- Снятие шарниров дисплея 12 9
- Установка кабеля дисплея 117 9
- Установка камеры 06 9
- Установка панели дисплея 10 9
- Установка шарниров дисплея 14 9
- Загрузка драйверов 21 10
- Настройка системы 125 10
- Системный пароль и пароль программы настройки 138 10
- Установка задней крышки дисплея и антенны в сборе 20 10
- Поиск и устранение неисправностей 141 11
- Справка и обращение в компанию dell 147 11
- Инструкции по технике безопасности 12
- Перед началом работы 12
- Подготовка к работе с внутренними компонентами компьютера 12
- Рекомендуемые инструменты 14
- Список винтов 14
- После работы с внутренними компонентами компьютера 18
- Извлечение оптического дисковода 19
- Последовательность действий 19
- Последовательность действий 22
- Установка оптического дисковода 22
- Последовательность действий 23
- Предварительные действия 23
- Снятие нижней крышки 23
- Действия после завершения операции 27
- Последовательность действий 27
- Установка нижней крышки 27
- Последовательность действий 28
- Предварительные действия 28
- Снятие батареи 28
- Действия после завершения операции 30
- Последовательность действий 30
- Установка батареи 30
- Извлечение модулей памяти 31
- Предварительные действия 31
- Последовательность действий 32
- Действия после завершения операции 33
- Последовательность действий 33
- Установка модулей памяти 33
- Извлечение платы беспроводной сети 35
- Предварительные действия 35
- Последовательность действий 36
- Последовательность действий 38
- Установка платы беспроводной сети 38
- Действия после завершения операции 39
- Извлечение платы разъема оптического привода 40
- Последовательность действий 40
- Предварительные действия 40
- Действия после завершения операции 42
- Последовательность действий 42
- Установка платы разъема оптического привода 42
- Извлечение батарейки типа таблетка 43
- Последовательность действий 43
- Предварительные действия 43
- Действия после завершения операции 45
- Последовательность действий 45
- Установка батареи типа таблетка 45
- Извлечение вентилятора 46
- Последовательность действий 46
- Предварительные действия 46
- Действия после завершения операции 49
- Последовательность действий 49
- Установка вентилятора 49
- Извлечение твердотельного накопителя 50
- Предварительные действия 50
- Последовательность действий 51
- Последовательность действий 52
- Установка твердотельного накопителя 52
- Действия после завершения операции 53
- Извлечение жесткого диска 54
- Последовательность действий 54
- Предварительные действия 54
- Действия после завершения операции 57
- Последовательность действий 57
- Установка жесткого диска 57
- Извлечение сенсорной панели 58
- Последовательность действий 58
- Предварительные действия 58
- Действия после завершения операции 61
- Замена сенсорной панели 61
- Последовательность действий 61
- Извлечение динамиков 63
- Последовательность действий 63
- Предварительные действия 63
- Действия после завершения операции 65
- Последовательность действий 65
- Установка динамиков 65
- Последовательность действий 66
- Предварительные действия 66
- Снятие радиатора 66
- Действия после завершения операции 68
- Последовательность действий 68
- Установка радиатора 68
- Последовательность действий 69
- Предварительные действия 69
- Снятие разъема адаптера питания 69
- Действия после завершения операции 71
- Последовательность действий 71
- Установка разъема адаптера питания 71
- Последовательность действий 72
- Предварительные действия 72
- Снятие дисплея 72
- Последовательность действий 77
- Установка дисплея 77
- Действия после завершения операции 78
- Извлечение платы ввода вывода 79
- Последовательность действий 79
- Предварительные действия 79
- Действия после завершения операции 81
- Последовательность действий 81
- Установка платы ввода вывода 81
- Извлечение платы кнопки питания 82
- Последовательность действий 82
- Предварительные действия 82
- Действия после завершения операции 85
- Последовательность действий 85
- Установка платы кнопки питания 85
- Извлечение системной платы 86
- Предварительные действия 86
- Последовательность действий 87
- Последовательность действий 91
- Установка системной платы 91
- Ввод метки обслуживания в программу настройки bios 92
- Действия после завершения операции 92
- Последовательность действий 93
- Предварительные действия 93
- Снятие кнопки питания со сканером отпечатка пальца 93
- Последовательность действий 95
- Установка кнопки питания со сканером отпечатков пальцев 95
- Действия после завершения операции 96
- Предварительные действия 97
- Снятие упора для рук и клавиатуры в сборе 97
- Последовательность действий 98
- Действия после завершения операции 99
- Последовательность действий 99
- Установка упора для рук и клавиатуры в сборе 99
- Последовательность действий 101
- Предварительные действия 101
- Снятие лицевой панели дисплея 101
- Действия после завершения операции 103
- Последовательность действий 103
- Установка лицевой панели дисплея 103
- Извлечение камеры 104
- Последовательность действий 104
- Предварительные действия 104
- Действия после завершения операции 106
- Последовательность действий 106
- Установка камеры 106
- Последовательность действий 107
- Предварительные действия 107
- Снятие панели дисплея 107
- Последовательность действий 110
- Установка панели дисплея 110
- Действия после завершения операции 111
- Последовательность действий 112
- Предварительные действия 112
- Снятие шарниров дисплея 112
- Действия после завершения операции 114
- Последовательность действий 114
- Установка шарниров дисплея 114
- Извлечение кабеля дисплея 115
- Последовательность действий 115
- Предварительные действия 115
- Действия после завершения операции 117
- Последовательность действий 117
- Установка кабеля дисплея 117
- Последовательность действий 118
- Предварительные действия 118
- Снятие задней крышки дисплея и антенны в сборе 118
- Действия после завершения операции 120
- Последовательность действий 120
- Установка задней крышки дисплея и антенны в сборе 120
- Загрузка аудиодрайвера 121
- Загрузка драйвера видеокарты 121
- Загрузка драйверов 121
- Загрузка usb 3 122
- Загрузка драйвера wi fi 122
- Загрузка драйвера набора микросхем 123
- Загрузка драйвера устройства для чтения карт памяти 123
- Загрузка сетевого драйвера 124
- Boot sequence 125
- Настройка системы 125
- Клавиши навигации 126
- Клавиши навигация 126
- Обзор bios 126
- Вход в программу настройки bios 127
- Параметры настройки системы 127
- Назначение системного пароля и пароля программы настройки 138
- Системный пароль и пароль программы настройки 138
- Тип пароля описание 138
- Удаление и изменение существующего системного пароля и или пароля программы настройки системы 139
- Сброс параметров cmos 140
- Удаление забытых паролей 140
- Перепрограммирование bios 141
- Перепрограммирование bios usb ключ 141
- Поиск и устранение неисправностей 141
- Диагностика расширенной предзагрузочной оценки системы epsa 142
- Запуск диагностики epsa 143
- Индикаторы диагностики системы 143
- Включение выключение питания wi fi 145
- Удаление остаточного заряда 145
- Материалы для самостоятельного разрешения вопросов 147
- Справка и обращение в компанию dell 147
- Обращение в компанию dell 148
Похожие устройства
- BBK 43LEM-1051/FTS2C Чёрный Инструкция по эксплуатации
- Dell Inspiron 3576-6229 Инструкция по эксплуатации
- Dell Inspiron 5570-5833 Инструкция по эксплуатации
- Lenovo IdeaPad 530S-14IKB 81EU00B8RU Инструкция по эксплуатации
- BBK 40LEM-1043/FTS2C Чёрный Инструкция по эксплуатации
- Prestigio Muze E5 LTE Blue Инструкция по эксплуатации
- Dell Inspiron 3567-6144 Инструкция по эксплуатации
- Dell Inspiron 3573-6014 Инструкция по эксплуатации
- BBK 40LEX-7027/FT2C Инструкция по эксплуатации
- Dell Inspiron 5570-5819 Инструкция по эксплуатации
- Dell Inspiron 5770-6922 Инструкция по эксплуатации
- Dell Inspiron 3573-6113 Инструкция по эксплуатации
- Lenovo IdeaPad 330-15ARR 81D2006LRU Инструкция по эксплуатации
- Dell Inspiron 3573-6007 Инструкция по эксплуатации
- BBK 50LEX-7027/FT2C Инструкция по эксплуатации
- BBK 32LEM-1043/TS2C Инструкция по эксплуатации
- BBK 40LEX-5037/FT2C Белый Инструкция по эксплуатации
- Dell Inspiron 5570-6373 Инструкция по эксплуатации
- BBK 32LEX-5043/T2C Чёрный Инструкция по эксплуатации
- Dell Inspiron 3567-6137 Инструкция по эксплуатации
