Установка твердотельного
накопителя
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними
компонентами компьютера ознакомьтесь с информацией по
технике безопасности, поставляемой с компьютером, и следуйте
инструкциям, приведенным в разделе
Подготовка к работе с
внутренними компонентами компьютера. После работы с
внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по
вопросам безопасности см. на веб-странице, посвященной
соответствию нормативам: www.dell.com/regulatory_compliance.
ПРЕДОСТЕРЕЖЕНИЕ: Твердотельные диски хрупкие. Соблюдайте
осторожность при обращении с твердотельным диском.
Последовательность действий

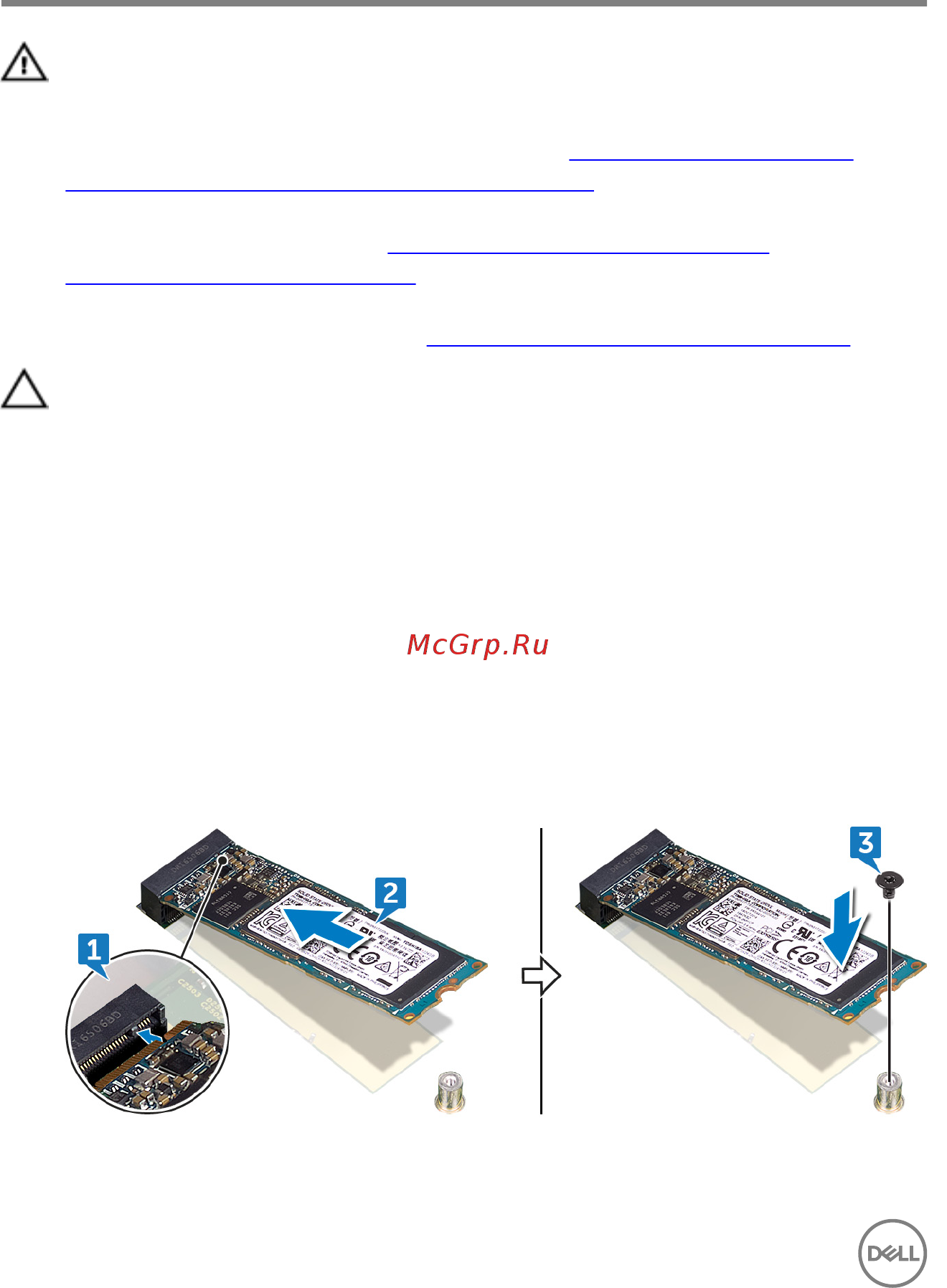

1 Совместите выемку на твердотельном диске с выступом в разъеме
твердотельного диска.
2 Вставьте твердотельный накопитель в разъем для твердотельного
накопителя.
3 Вкрутите обратно винт (M2х2,2), которым твердотельный накопитель
крепится к упору для рук и клавиатуре в сборке.
52
