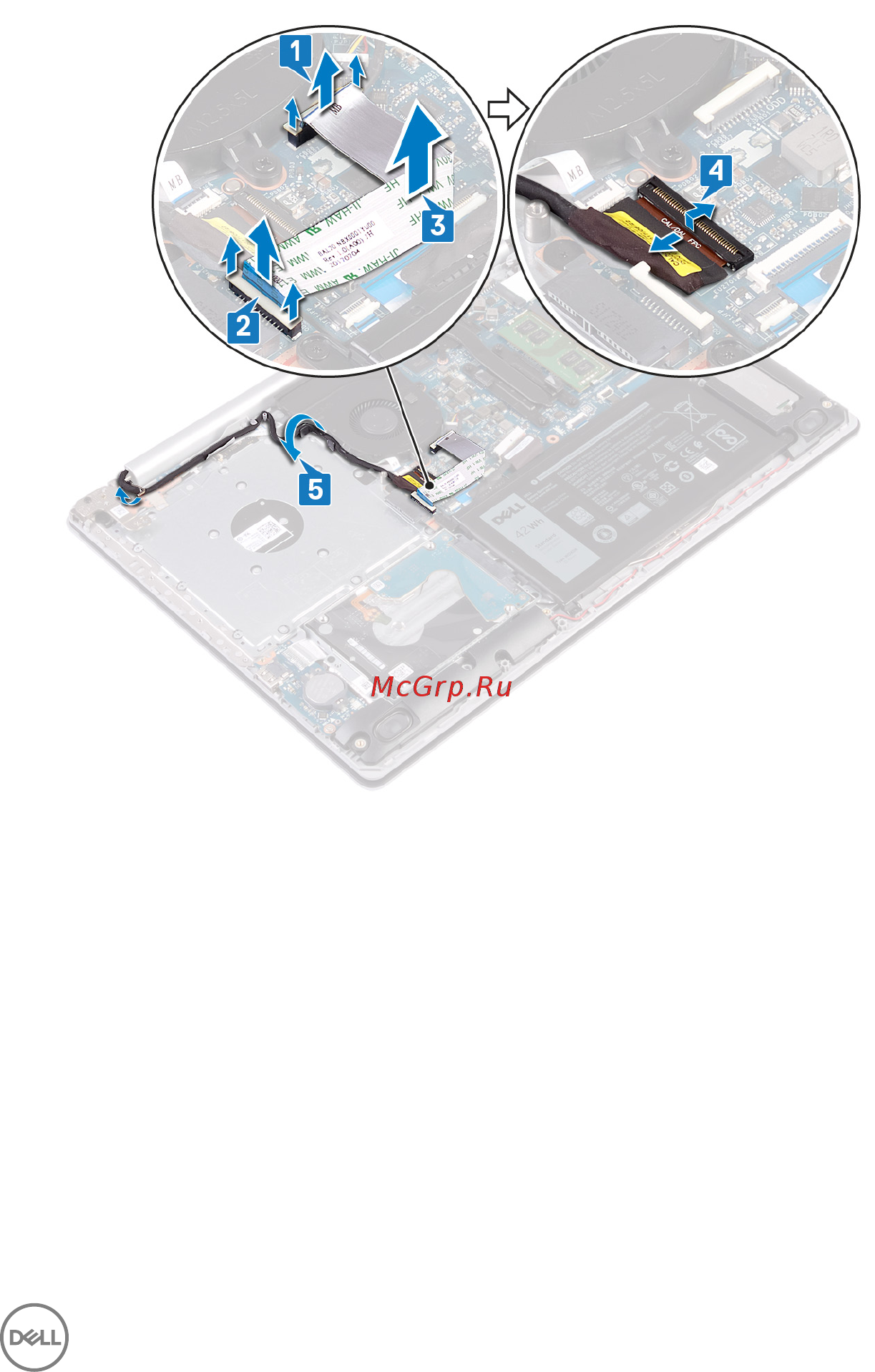

5 Запомните, как проложен кабель дисплея, и извлеките его из
направляющих на вентиляторе и упоре для рук и клавиатуре в сборке.
6 Открутите пять винтов (M2,5x5), которыми левый и правый шарниры
крепятся к системной плате, упору для рук и клавиатуре в сборке.
73
