- 29 - Установка устройств

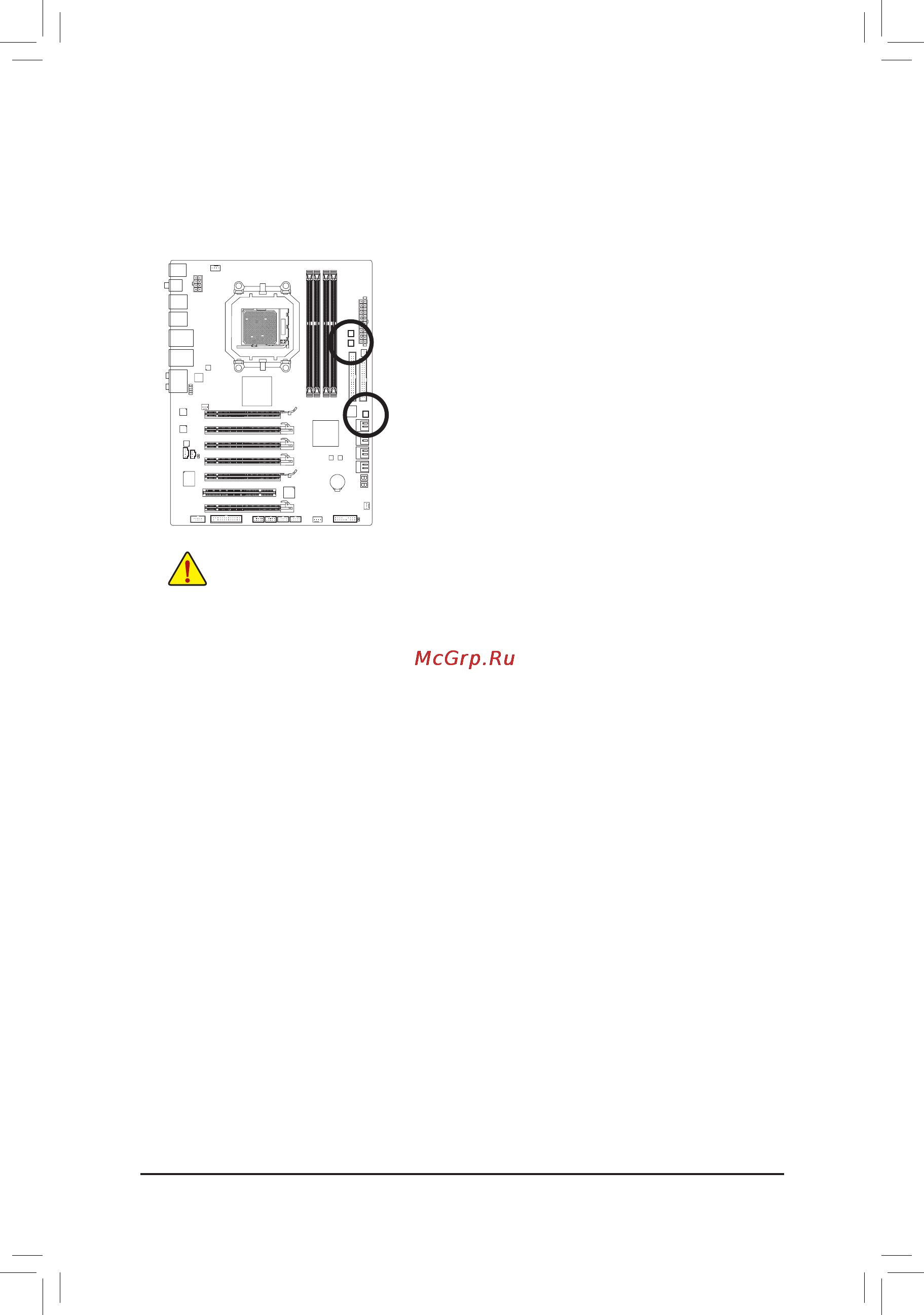

22/23/24) PW_SW/ RST_SW/ CMOS_SW (Быстрые кнопки)
На этой плате имеются три функциональных клавиши для включения/выключения питания,
перезагрузки и обнулении настроек CMOS в BIOS. Кнопки питания и перезагрузки удобно
использовать при установке нового оборудования. Кнопка сброса CMOS может быть очень
полезна если система не запускается после очередной оптимизации настроек в BIOS Setup.
Всегда выключайте компьютер и вынимайте кабель питание когда обнуляете настройки •
CMOS.
После перезагрузки системы войдите в BIOS Setup и загрузите фабричные настройки •
(выберите пункт Load Optimized Defaults) или выставьте настройки вручную (Глава 2
"BIOS Setup").
