7
4. Краткое руководство
5. Пульт дистанционного управления (ДУ) и батарейки
6. Кабель VGA
7. Кожух для укладки кабелей
8. Лампа для замены (опция)
9. Мягкий футляр для переноски (опция)
10. Переходник VGA-компонентный (опция)
11. Пылеулавливающий фильтр (опция)

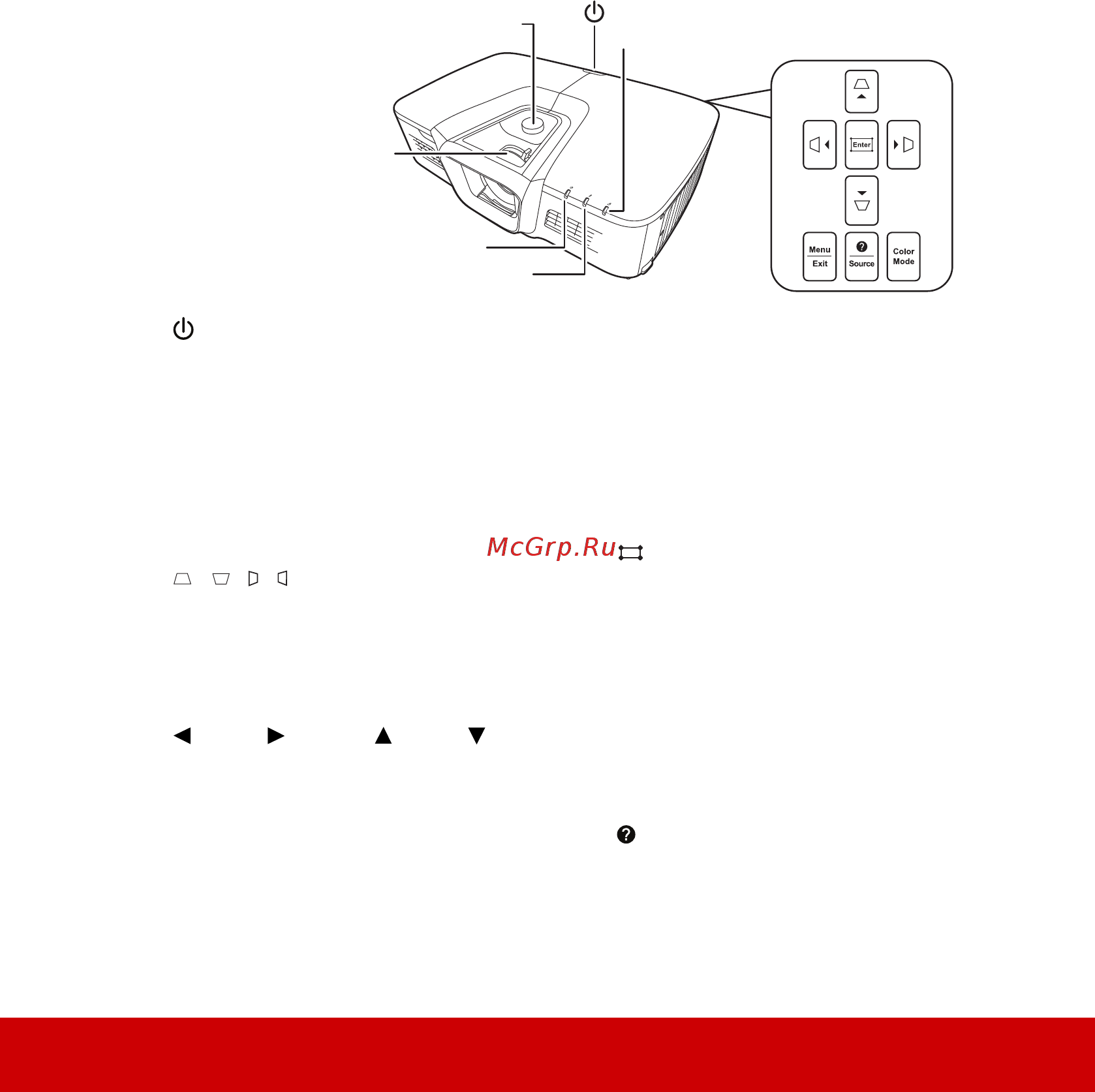

Органы управления и их назначение
Проектор
•Power
Попеременное переключение проектора
между режимами ожидания и
включения питания.
Индикатор разъема HDMI/MHL
Горит синим, когда устройство HDMI
или MHL вставлено во внутренний
разъем HDMI/MHL.
•/// (Кнопки коррекции
трапецеидальных искажений)
Ручная коррекция искажений
изображения, возникающих при
проецировании под углом к экрану.
• Влево/ Вправо/ Вверх/ Вниз
Выбор нужных элементов меню и
настройка значений параметров.
•Menu
Включение экранного меню.
•E
x
it
Возврат к предыдущему экранному
меню, выход и сохранение настроек
меню.
•Enter
Активация выбранного элемента
экранного меню.
•
Отображение страницы Рег. углов.
•Color Mode
Выбор доступного режима настройки
изображения.
• Source
Отображение панели выбора
источника входного сигнала.
• (Справка)
Отображение меню СПРАВКА после
нажатия и удержания в течение 3
секунд.
Колесико сдвига объектива
Кольца фокусировки
и масштабирования
Индикатор питания
Индикатор лампы
Индикатор температуры
