16

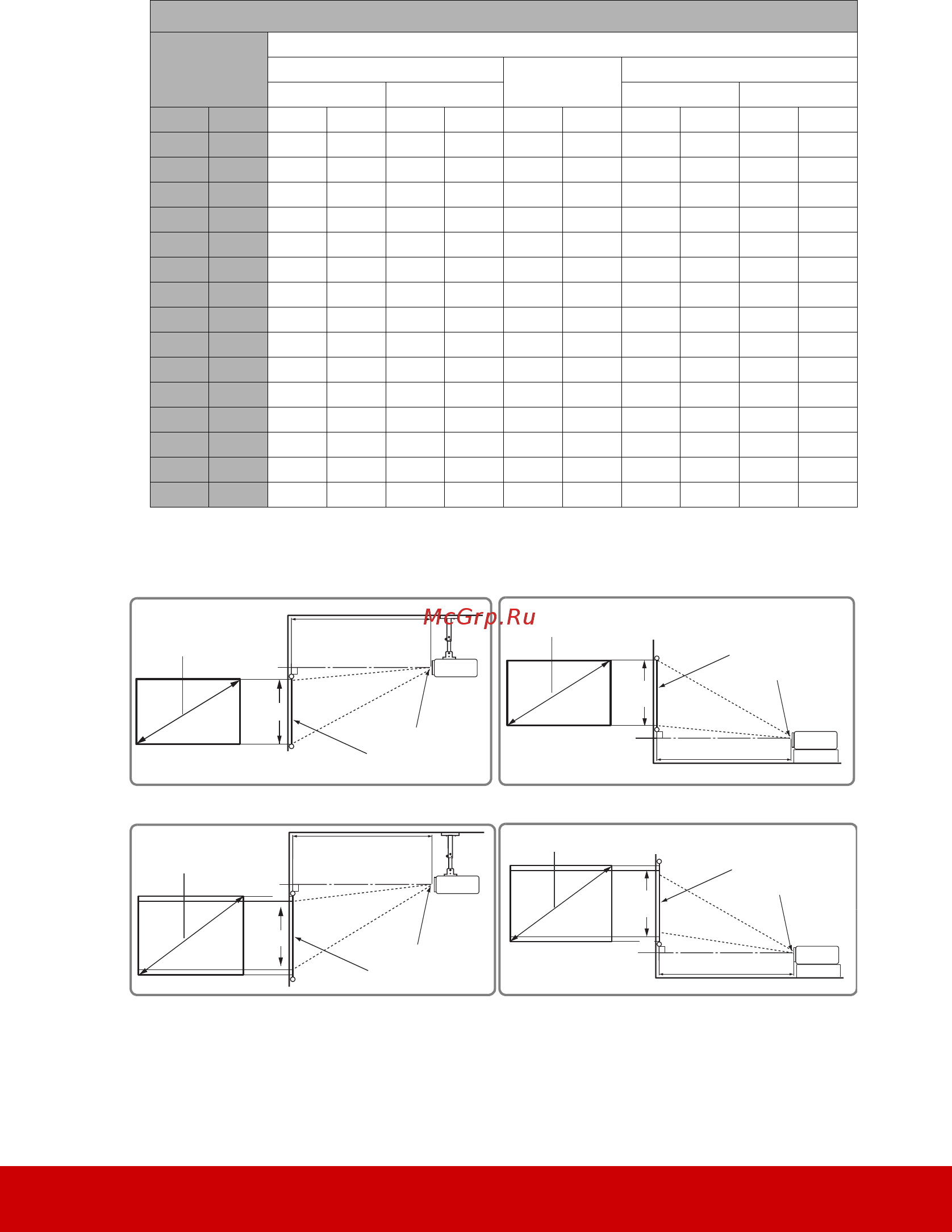

PG705WU/PG700WU
PX700HD
(a) Размер
экрана
Изображение формата 16:9 на экране формата 4:3
(b) Проекционное расстояние
(c) Высота
изображения
(d) Вертикальное смещение
мин. макс. мин. макс.
дюймы мм дюймы мм дюймы мм дюймы мм дюймы мм дюймы мм
60 1524 72 1832 79 2015 27 686 1,4 34 1,4 34
70 1778 84 2137 95 2421 32 800 1,6 40 1,6 40
80 2032 96 2443 109 2767 36 914 1,8 46 1,8 46
90 2286 108 2748 123 3113 41 1029 2,0 51 2,0 51
100 2540 120 3053 136 3459 45 1143 2,3 57 2,3 57
110 2794 132 3358 150 3805 50 1257 2,5 63 2,5 63
120 3048 144 3664 163 4151 54 1372 2,7 69 2,7 69
130 3302 156 3969 177 4497 59 1486 2,9 74 2,9 74
140 3556 168 4274 191 4843 63 1600 3,2 80 3,2 80
150 3810 180 4580 204 5189 68 1715 3,4 86 3,4 86
160 4064 192 4885 218 5535 72 1829 3,6 91 3,6 91
170 4318 204 5190 232 5881 77 1943 3,8 97 3,8 97
180 4572 216 5496 245 6226 81 2057 4,1 103 4,1 103
190 4826 228 5801 245 6227 86 2172 4,3 109 4,3 109
200 5080 240 6106 245 6228 90 2286 4,5 114 4,5 114
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(a)
(c)
(b)
(e)
(f)
(d)
(f): Центр объектива(e): Экран
• Изображение формата 16:10 на экране формата 16:10
• Изображение формата 16:10 на экране формата 4:3
(a)
(d)
(c)
(b)
(e)
(f)
