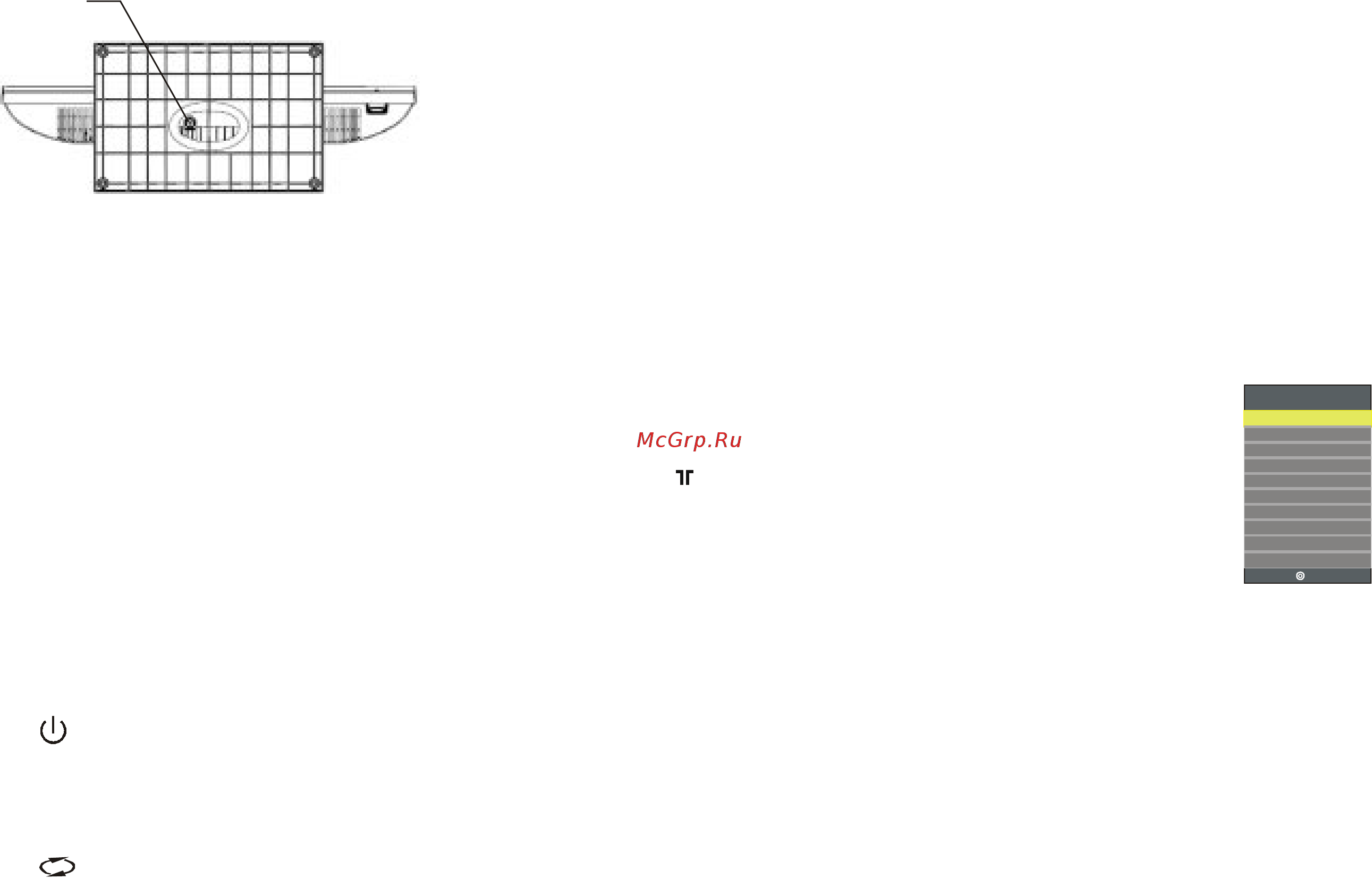

14 РАБОТА ТЕЛЕВИЗОРА С ВНЕШНИМИ УСТРОЙСТВАМИ КРЕПЛЕНИЕ ТЕЛЕВИЗОРА К СТЕНЕ Крепление телевизора к стене осуществляют с помощью специального кронштей на приобретаемого отдельно и не входящего в комплект поставки телевизора Крепление телевизора соответствует международному стандарту установки VESA MIS D Для снятия подставки с телевизора следует вывинтить крепящий ее винт рис 3 поз 1 ВНИМАНИЕ Подключение внешних устройств проводите только при выключенных телевизоре и внешнем подключаемом устройстве В AV режимах автоматически поддерживаются системы цвета PAL SECAM ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА Подключите кабель VGA из комплекта поставки компьютера к компьютеру и разъе му VGA телевизора рис 2 поз 19 Зафиксируйте соединения винтами на разъемах кабеля Подключите компьютерный аудио кабель к разъему ВЫХОД ЗВУКА компьютера и входу AUDIO телевизора рис 2 поз 18 Включите сначала компьютер а затем телевизор ПОДКЛЮЧЕНИЕ К ТЕЛЕВИЗОРУ DVD ПЛЕЙЕРА ВИДЕОМАГНИТОФОНА ИЛИ ИГРОВОЙ ПРИСТАВКИ Рис 3 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ Дистанционное управление Вашим телевизором осуществляется с помощью пульта дистанционного управления ПДУ использующего сигнал инфракрасного излучения IR При работе с ПДУ следите чтобы между окном фотоприемника и ПДУ не находи лись предметы которые препятствовали бы прохождению луча Направляйте излучатель ПДУ фрагмент стеклянной части которого выступает сторцевой передней части пульта прямо на окно фотоприемника УСТАНОВКА БАТАРЕЙ ПИТАНИЯ В ПДУ Выдвиньте крышку отделения для батареек на задней панели ПДУ Установите в ПДУ две батарейки типа LR03 AAA напряжением 1 5 В соблюдая по лярность в соответствии с указанной на днище отделения для батареек ПДУ Установите крышку на место Пульт готов к дистанционному управлению телевизо ром При утилизации негодных батареек соблюдайте требования по охране окружающей среды принятые в Вашей стране ПРИМЕЧАНИЕ Модель с буквенным обозначением FTA в торговом наименовании телевизора обеспечивают прием и декодирование только открытых сигналов систем циф рового телевидения ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Обозначение кнопки Jj И НАЗНАЧЕНИЕ КНОПОК Функция Подключите кабель RCA к выходам VIDEO OUT желтый разъем AUDIO OUT R красный разъем и AUDIO OUT L белый разъем подключаемого устройства Желтый разъем кабеля подключите к разъему V телевизора рис 2 поз 11 красный к разъему R рис 2 поз 10 белый к разъему L рис 2 поз 9 телевизора Если подключаемое устройство имеет разъем SCART то для подсоединения можно воспользоваться кабелем SCART SCART Вилка разъема SCART подсоединяется к розетке SCART подключаемого устройства а вторая вилка к разъему SCART телевизора рис 2 поз 17 Для подключения домашнего кинотеатра используется разъем COAXIAL рис 2 поз 15 РЕЖИМЫ РАБОТЫ С ВНЕШНИМИ ИСТОЧНИКАМИ После подключения внешнего устройства к телевизору можно включить режимы работы с внешними источниками кнопкой INPUT включите меню ИСИСТОЧНИК ТОЧНИК а затем кнопками А Т выберите необходимый режим под ATV РТУ твердив выбор нажатием кнопки ОК Media Режимы ATV и DTV соответствуют подключению к антенному вхо AV ду 1Г рис 2 поз 8 PC Component Режим MEDIA используется при подключении USB SCART Режим AV используется при подключении внешних устройств ко HDMI входам V L R Режим PC используется при подключении компьютера ко входам OK VGA и AUDIO Режим COMPONENT используется при подключении внешних устройств ко входам Y Pb Pr L R Режим SCART используется при подключении внешних устройств к соединителю типа SCART Режим HDMI используется при подключении внешних устройств к мультимедийному входу высокого разрешения HDMI ПОДКЛЮЧЕНИЕ КАРТЫ CI Переключение из дежурного в рабочий режим и обратно AUTO Не используется MUTE Включение выключение звука 0 9 Прямой выбор номера программы Режим одно или двузначного номера программы Переключение на предыдущую программу 6 Вставьте карту CI в разъем рис 2 поз 16 для подключения модуля условного дос тупа в направлении указанном на ней В меню КАНАЛ активируется функция ИНФОРМА ЦИЯ CI Далее следуйте подсказкам отображаемым на экране телевизора ПРИМЕЧАНИЕ Карту CI можно приобрести у местного поставщика услуг цифрового телевидения РЭ038 23
