D-Link DSR-500 [3/6] Установка и подключение

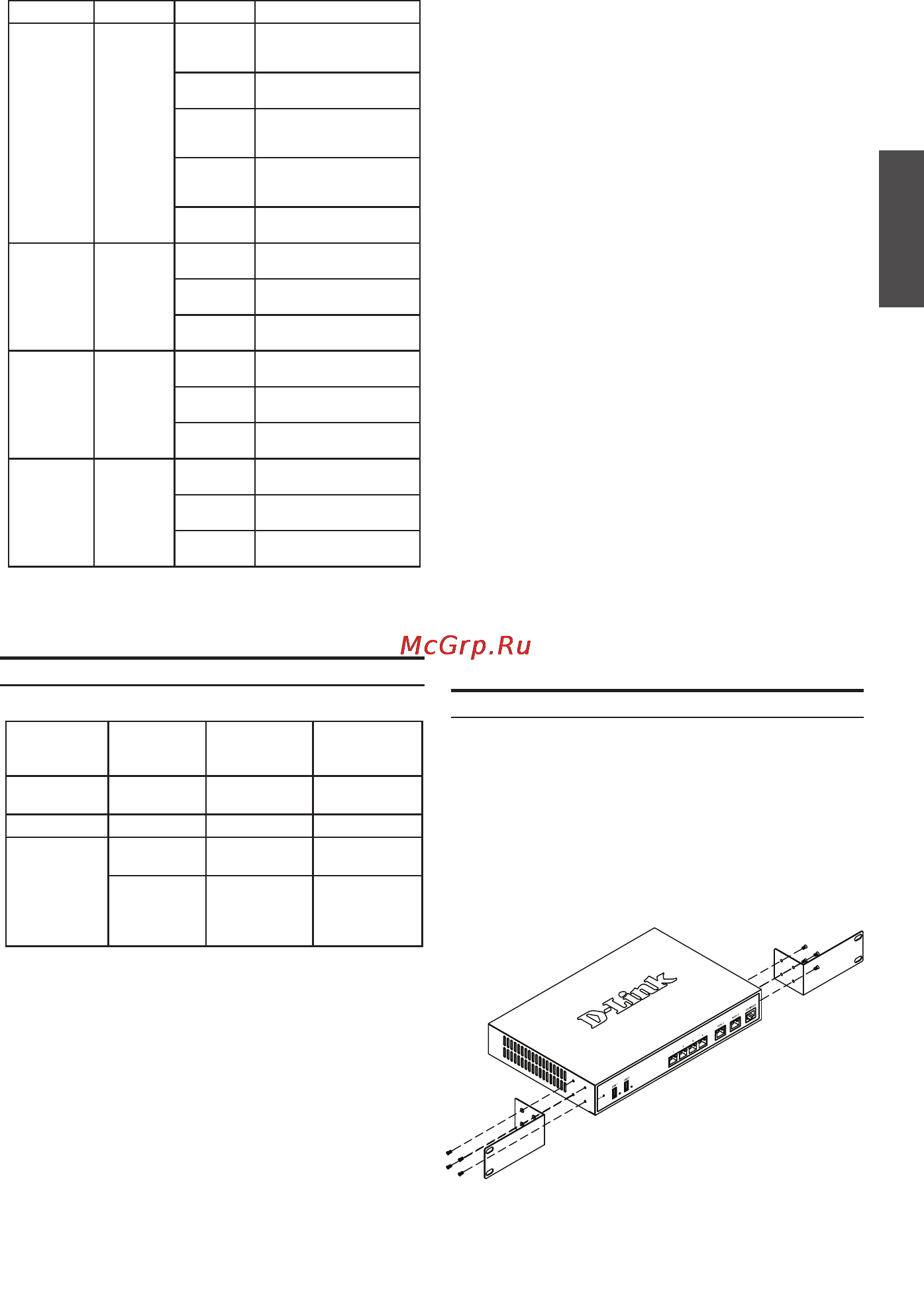

![D-Link DSR-500 [3/6] Установка и подключение](/views2/1045459/page3/bg3.png)
D-Link Unied Services Router 3
PYCCКИЙ
Индикаторы Цвет Статус Описание
Power
/ Status
(Питание/
Статус)
Оранжевый/
Зеленый
Постоянный
оранжевый
Устройство во время
процесса включения
питания
Постоянный
зеленый
Питание включено
Мигающий
оранжевый
Устройство неисправно
и находится в режиме
восстановления
Мигающий
зеленый
Система неисправна,
обновление программного
обеспечения не выполнено.
Индикатор
не горит
Питание устройства
выключено
USB Зеленый Постоянный
зеленый
Соединение исправно
Мигающий
зеленый
Неактивный порт
Индикатор
не горит
Соединение отсутствует
Статус
TX/RX
Зеленый Индикатор
не горит
Соединение отсутствует
Постоянный
зеленый
Соединение установлено.
Мигающий
зеленый
Отправка или прием
данных через порт.
Скорость
соединения
Зеленый/
Оранжевый
Индикатор
не горит
Порт работает на скорости
10 Мбит/с.
Постоянный
зеленый
Порт работает на скорости
100 Мбит/с.
Постоянный
оранжевый
Порт работает на скорости
1000 Мбит/с.
Установка оборудования
Настройки интерфейса DSR-500/1000 по умолчанию
Таблица 2. Описание индикаторов статуса устройства
Установка и подключение
Данная глава описывает установку
маршрутизатора DSR-500/1000 в стандартную
19-дюймовую стойку, а также процесс
подключения кабелей и включения устройства.
Перед началом работы
Соблюдайте следующие меры предосторожности
для предотвращения выключения,
неисправности оборудования и повреждений:
- Перед началом установки убедитесь, что
источник питания отключен
- Убедитесь, что помещение, в котором
выполняется установка устройства, хорошо
проветривается и температура не превышает
40
o
C (104
o
F)
- Необходимо оставить 1 метр свободного
пространства спереди и позади устройства
- Располагайте устройство в стойке
таким образом, чтобы не блокировать
вентиляционные отверстия по боковым
сторонам шасси. Убедитесь в наличии жалюзи
на сторонах стойки
- Перед началом установки убедитесь в
отсутствии следующих опасных условий:
влажный или сырой пол, протекания,
незаземленные или потертые кабели питания,
отсутствие защитного заземления.
Можно установить маршрутизатор
DSR-500/1000 в стандартную 19-дюймовую
стойку. Для установки выполните следующие
действия:
1. Прикрепите скобы к боковым сторонам
шасси, как показано на Рис.3, и закрепите
их с помощью винтов.
Интерфейс
Ethernet
Тип
интерфейса
IP-адрес Управление
на основе
Web-интерфейса
LAN(1-4) / WLAN Статический
IP-адрес
192.168.10.1/24 Включено
WAN1 DHCP-клиент 0.0.0.0/0 Выключено
WAN2
(Настраиваемый
порт)
DHCP-клиент
(по умолчанию)
0.0.0.0/0 Выключено
Статический
IP-адрес (если
выполнена
настройка DMZ)
172.17.100.254/24 Выключено
Таблица 3. Настройки интерфейса по умолчанию
Внимание: Маршрутизатор D-Link обеспечивает доступ
только к web-интерфейсу GUI с интерфейсов LAN и
WLAN по умолчанию в целях безопасности. WAN2
является настраиваемым портом с поддержкой различных
расширенных приложений. В случае, когда WAN2-порт
настроен в качестве DMZ-порта, IP-адрес меняется на
172.17.100.254.
Рис.3 Прикрепление скоб для установки в стойку
