Туннель VPN между двумя сетями (LAN-to-LAN)

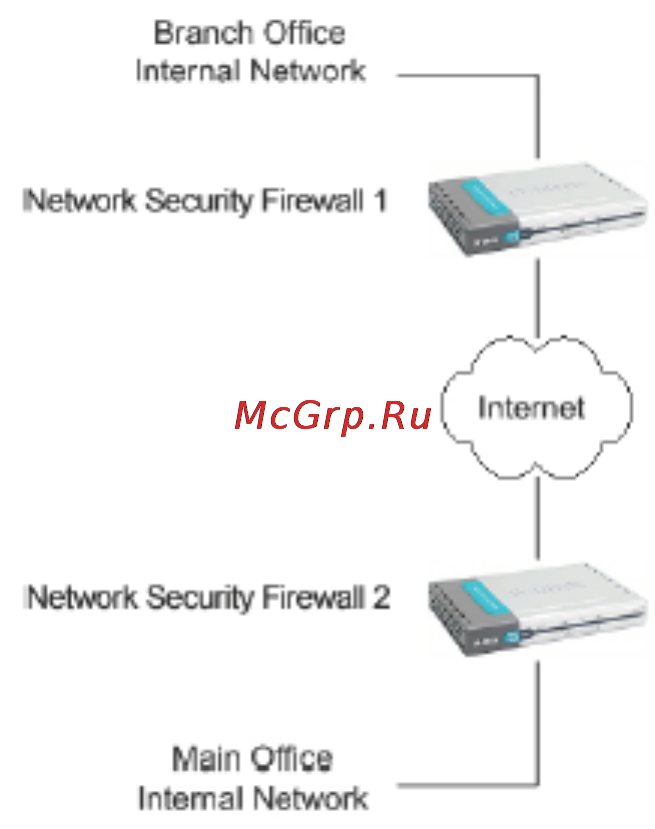

В следующем примере пользователи

внутренней сети главного офиса могут

подключаться к внутренней сети удаленного

офиса и наоборот. Взаимодействие между

двумя офисами происходит по

зашифрованному туннелю VPN, который

соединяет два межсетевых экрана DFL через

Интернет. Пользователи внутренних сетей не

подозревают, что когда они подключаются к

компьютеру в другой сети, соединение

проходит через Интернет.

Как показано в примере, можно использовать

DFL для защиты удаленного офиса и

небольшого главного офиса. Оба этих DFL

можно настроить на работу в качестве

шлюзов IPSec VPN для создания туннеля

VPN, который соединяет удаленный офис с

главным офисом.

В примере показан туннель VPN между двумя

внутренними сетями, но можно также создать

туннель VPN между внутренней сетью за одним шлюзом VPN и сетью DMZ за другим

шлюзом или между двумя сетями DMZ. Сети на концах туннеля VPN выбираются при

настройке политик VPN.

Создание туннеля IPSec VPN между двумя сетями (LAN-to-LAN)

Выполните следующее для добавления туннеля LAN-to-LAN.

Шаг 1. Нажмите Firewall, затем VPN и нажмите на ссылку Add new в меню IPSec

tunnels.

Шаг 2. Введите имя нового туннеля в поле Name. Имя может содержать цифры (0-9)

и буквы в верхнем и нижнем регистре (A-Z, a-z), а также специальные символы - и _.

Другие специальные символы и пробелы не допустимы.

Шаг 3. Укажите адрес локальной сети, или Вашу сторону туннеля, в поле Local Net,

например 192.168.1.0/255.255.255.0.

Шаг 4. Выберите тип аутентификации, или ключ PSK (Pre-shared Key) или

сертификат (Certificate-based). Если выбрано PSK, убедитесь, что на обоих

межсетевых экранах введен один и то же ключ PSK.

Шаг 5. В качестве типа туннеля в поле Tunnel Type выберите LAN-to-LAN tunnel и

укажите адрес сети за другим DFL-1100 в поле Remote Net (внешний IP-адрес

другого DFL-1100), это может быть IP-адрес или имя DNS.

Нажмите расположенную ниже кнопку Apply, чтобы применить новые параметры,

или нажмите Cancel для отмены изменений.
