MASTECH ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: MS-8261/8264
2
МЕЖДУНАРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ СИМВОЛЫ
Переменный ток
Постоянный ток
Постоянный или переменный ток
Заземление
Двойная изоляция
Индикация разряда батареи
Прозвонка соединений
Диодный тест
Измерение емкости конденсаторов
Предохранитель
Предупреждение. См. инструкцию по эксплуатации
Соответствие стандарту Европейского союза

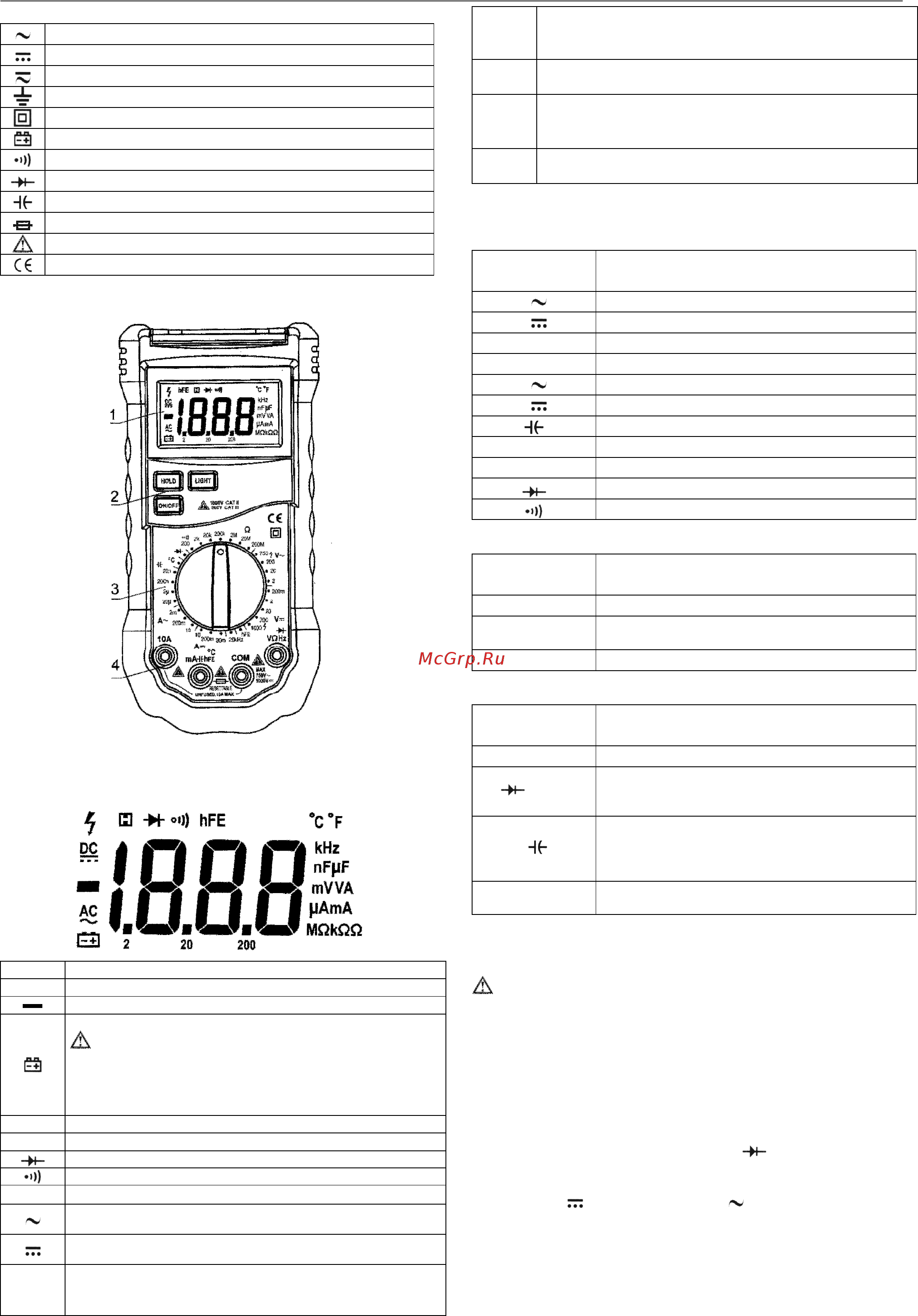

ПЕРЕДНЯЯ ПАНЕЛЬ МУЛЬТИМЕТРА
1. ЖК дисплей 2. Кнопки 3. Переключатель 4. Гнезда
СИМВОЛЫ ДИСПЛЕЯ
Символ
Значение
Н
Режим фиксации показаний дисплея
Указывает на отрицательную величину
Разряженная батарея
Немедленно замените батарею на свежую. С раз-
ряженной батареей мультиметр может показать непра-
вильное значение напряжения, что может привести к
повреждению прибора и электрическому шоку пользо-
вателя
hFE
Режим транзисторного теста
°C
Градусы Цельсия (температура)
Диодный тест
Режим прозвонки соединений
Опасное напряжение
AC
Переменный ток или напряжение
DC
Постоянный ток или напряжение
nF
µ
µµ
µF
F: Фарад – единица измерения емкости
nF: нанофарад 1 x 10
-9
F или 0.000 000 001F
µF: микрофарад
1 x 10
-6
F или 0.000 001F
Ω
ΩΩ
Ω
kΩ
ΩΩ
Ω
MΩ
ΩΩ
Ω
Ω: Ом – единица измерения сопротивления
kΩ: килоом 1 x 10
3
Ω или 1 000 Ом
MΩ: мегаом 1 x 10
6
Ω или 100 000 Ом
V
mV
V: Вольт – единица измерения напряжения
mV: милливольт -
1 x 10
-3
V или 0.001V
A
mA
µA
A: Ампер – единица измерения тока
mA: миллиампер -
1 x 10
-3
A или 0.001A
µA:
микроампер -
1 x 10
-6
A или 0.000 001A
kHz
Hz: Герц – единица измерения частоты
kHz: килогерц -
1 x 10
3
Hz или 1 000 Hz
ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
В таблице приведены символы положений поворотного переклю-
чателя и соответствующие им режимы работы мультиметра.
Положение
переключателя
Функция измерения
V Переменное напряжение
V Постоянное напряжение
hFE Коэффициент усиления транзисторов
Hz
Частота
(только для MS-8264)
A Переменный ток
A Постоянный ток
Емкость конденсаторов
°С
Температура
°С (только для MS-8264)
Ω
Сопротивление
Тест диодов
Прозвонка соединений
ФУНКЦИОНАЛЬНЫЕ КНОПКИ
Кнопка Выполняемая функция
ON/OFF Включение и выключение мультиметра
HOLD
Фиксация показаний дисплея, отображается
символ Н
LIGHT Подсветка дисплея, ~5 сек после нажатия
ВХОДНЫЕ ГНЕЗДА
Гнездо Описание
СОМ Гнездо черного щупа для всех измерений
VΩHz
Гнездо красного щупа для проверки диодов,
измерения напряжения, сопротивления часто-
ты, звуковой прозвонки
°СmA
hFE
Гнездо красного щупа измерения тока до
200мА, положительного контакта переходника
для измерения емкости, температуры, транзи-
сторов.
10А
Гнездо красного щупа при измерениях тока от
200мА до 10А
ИЗМЕРЕНИЯ
A. Измерение постоянного и переменного напряжения
Предупреждение
Для предотвращения получения электрического шока и по-
вреждения мультиметра не подавайте на вход напряжение,
превышающее 1000В для постоянного или 750В для пере-
менного напряжения. Будьте особенно внимательны при
измерениях высокого напряжения.
Пределы измерения напряжения:
постоянное 200.0mV, 2.000V, 20.00V, 200.0V, 1000V
переменное 2.000V, 20.00V, 200.0V, 750V
Для измерения напряжения:
1. Установите красный щуп в гнездо VΩHz, а черный щуп
в гнездо COM
2. Установите поворотный переключатель на соответствующий
предел V для постоянного и V
для переменного напря-
жения
3. Подсоедините щупы к измеряемой цепи.
На дисплее появится измеренное значение.
Замечание
• Если измеряемая величина заранее неизвестна, установите
поворотный переключатель на максимальный предел (1000В
или 750В) и уменьшайте его до появления значения.
