4
ките прибор из монтажной рамы.
2. Вставьте монтажную раму (без аппа-
рата) в отсек приборной панели и отог-
ните «язычки» при помощи отвертки. Не
все «язычки» подходят под размер при-
борной панели автомобиля, выберите
наиболее подходящие.
3. Присоедините к приемнику разъемы
питания и динамиков, другие провода
и кабели, разъем антенны. Убедитесь,
что провода нигде не пережаты.
4. Аккуратно вставьте приемник в мон-
тажную раму до щелчка, следя при этом
за положением подключенных прово-
дов, чтобы случайно не повредить их.
5. Закрепите тыловую часть приемника
при помощи монтажного винта и ме-
таллической скобы, как показано на
рисунке. При необходимости изогните
скобу.
6. Присоедините провод к «-» клемме авто-
мобильного аккумулятора.
7. Обратите внимание, что короткий ко-
нец крепежного болта должен быть на-
правлен к ресиверу, а длинный – к при-
борной панели.
Извлечение
1. Убедитесь, что зажигание выключено.
Отсоедините провод от «-» клеммы ак-
кумулятора автомобиля.
2. Снимите металлическую скобу с задней
стенки устройства (если она устанав-
ливалась ранее).
3. Вставьте до упора ключи, входящие в
комплект поставки, в пазы на боковых
поверхностях передней панели. Извле-
ките приемник из рамы, потянув его на
себя.

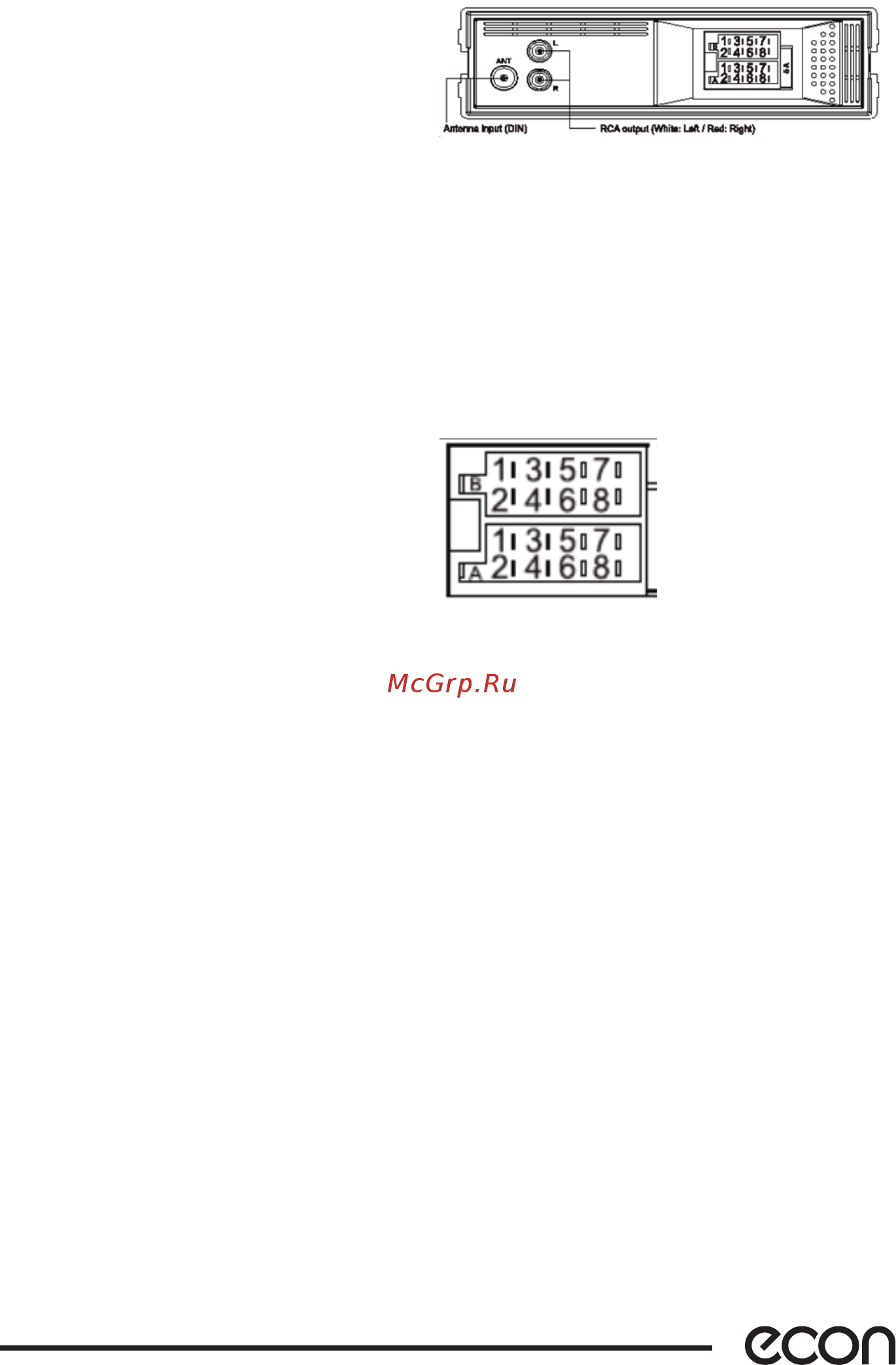

СХЕМА СОЕДИНЕНИЙ
Многие автомобили оборудованы ISO
разъемами, которые находятся за при-
борной панелью, что делает выполнение
соединений проще. Другие соединения
находятся также в приборной панели. Если
в вашем автомобиле отсутствует ISO разъ-
ем, рекомендуется приобрести его допол-
нительно, для этого проконсультируйтесь с
вашим дилером.
ISO-разъем:
А-4 Желтый: (+) вход питания « постоянные
12В» - к клемме «+» аккумулятора
A-5 Синий: (+) выход питания активной ан-
тенны
А-7 Красный: (+) вход питания «зажигание»
А-8 Черный: (-) вход питания - к «массе» ав-
томобиля
В-1 Пурпурный: тыловой правый громкого-
воритель (+)
В-2 Пурпурный/черный: тыловой правый
громкоговоритель (-)
B-3 Серый: фронтальный правый громкого-
воритель (+)
B-4 Серый/черный: фронтальный правый
громкоговоритель (-)
В-5 Белый: фронтальный левый громкого-
воритель (+)
B-6 Белый/черный: фронтальный левый
громкоговоритель (-)
В-7 Зеленый: тыловой левый громкоговори-
тель (+)
В-8 Зеленый/черный: тыловой левый гром-
коговоритель (-)
