21
Подключите акустические кабели от плюсовых и минусовых клемм динамиков, к соответствующим выходам на
терминале усилителя, обозначенные SPEAKER, как показано на схеме. Для подключения питания необходимо
использовать специализированные силовые кабели, предохранитель помещается в держатель и устанавливается в
разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным
+12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе.
Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец
подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным
GND.

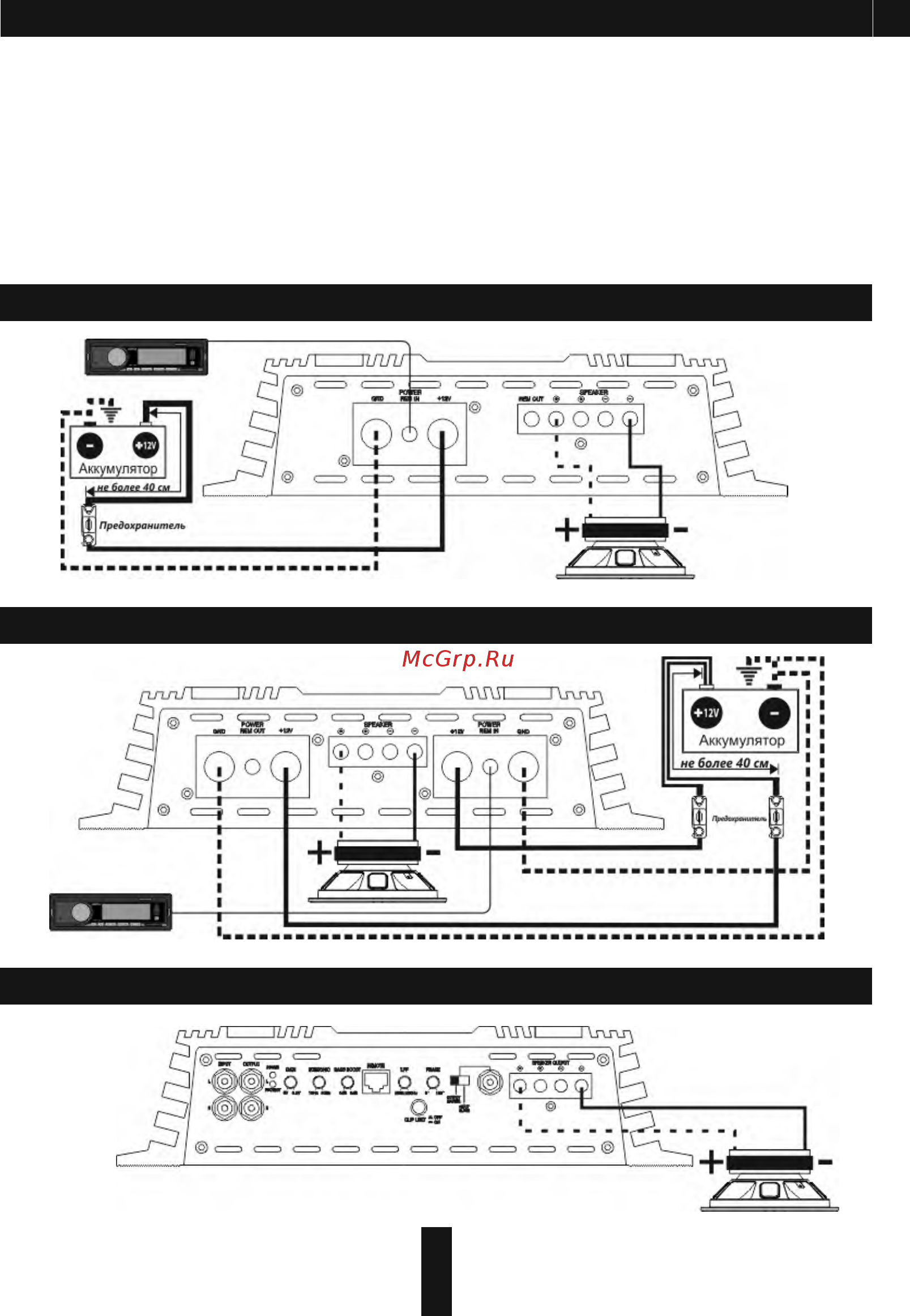

Обыч н ая сх е м а вкл ю ч ени я
MA-2 0 00. 1 D S por t
MA - 4 0 0 0 . 1 D S p ort
MA-5 5 00. 1 D S por t , M A-7 5 00.1 D S por t
RU
Внимание!!! Минимально допустимым сопротивлением при одиночном подключении является 1 Ом. Для
модели MA-2000.1D Sport, MA-4000.1D Sport, MA-5500.1D Sport, MA-7500.1D Sport.
