Подключите ГУ к низкоуровневым входам усилителя при помощи RCA кабеля.

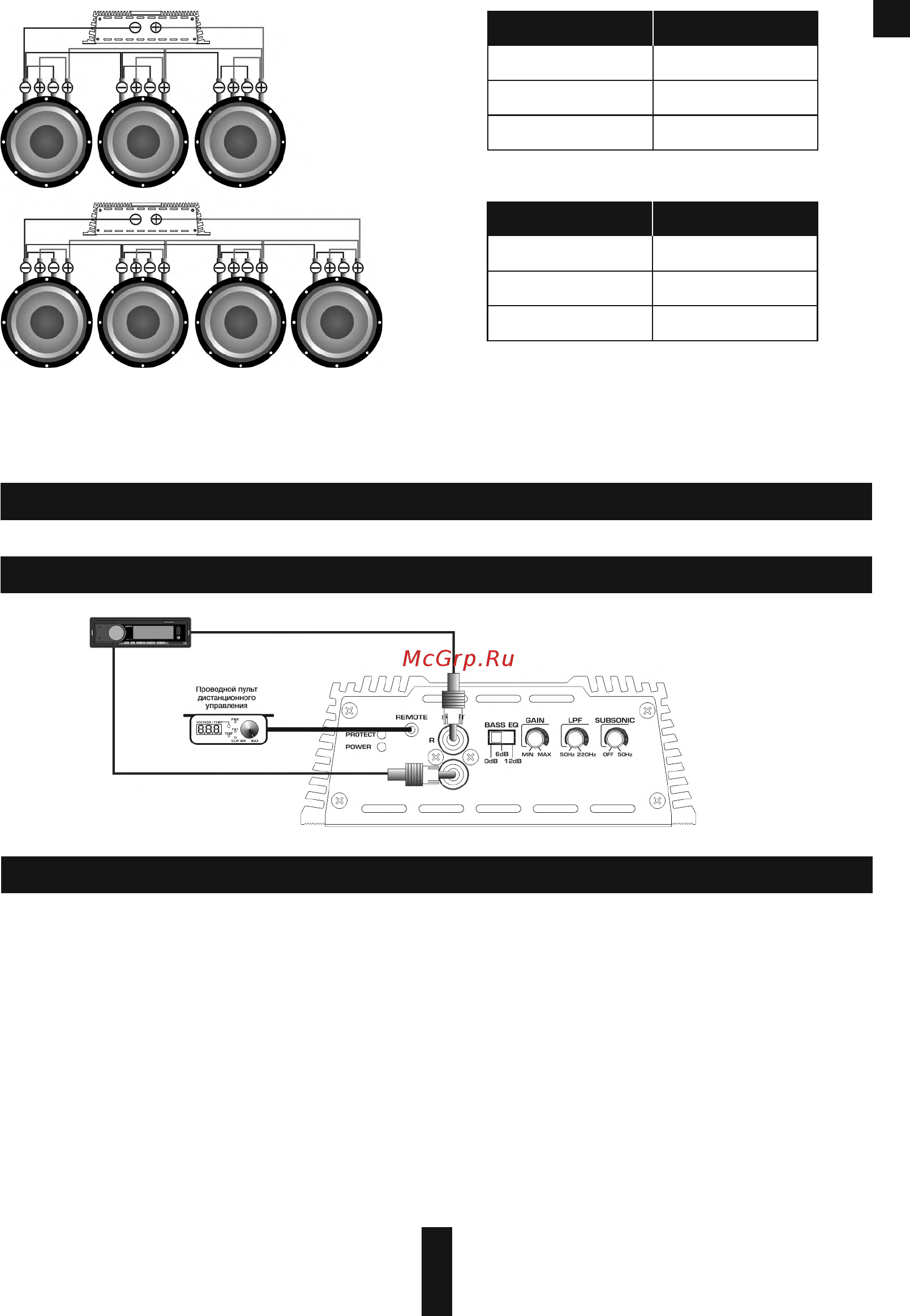

5. СХЕМЫ ПОД К Л Ю Ч Е Н И Я

MA-350 .1D , M A -4 50. 1D , M A -80 0.1 D, MA -1 500 .1D , M A -2 000 .1 D

2+2 Ом

4+4 Ом

0,66 Ом

0,33 Ом

1+1 Ом

0,16 Ом

Звуковые катушки

Общий импеданс

2+2 Ом

4+4 Ом

0,5 Ом

0,25 Ом

1+1 Ом

0,125 Ом

Звуковые катушки

Общий импеданс

ПОМНИТЕ! Высокое звуковое давление может навредить вашему здоровью, поэтому

руководствуйтесь здравым смыслом и практикуйте безопасный звук!

Подключите акустические провода от плюсовых и минусовых клемм динамиков, к соответствующим выходам на

терминале усилителя, обозначенные SPEAKER, как показано на схеме. Для подключения питания необходимо

использовать специализированные силовые провода, предохранитель помещается в держатель и устанавливается в

разрез кабеля, один конец которого подключается к плюсовой клемме АКБ, второй к клеммам усилителя, обозначенным

+12V. Обязательно используйте предохранители с параметрами, достаточными для применения в системе.

Длина и сечение кабеля заземления должны соответствовать длине и сечению кабеля +12V. Один конец

подключите к минусовой клемме АКБ, другой конец кабеля заземления подключите к клеммам, обозначенным

GND.

Об ычн ая схем а вкл юче ни я

Внимание!!! Минимально допустимым сопротивлением при подключении является 1 Ом. Для модели MA-

350.1D, MA-450.1D, MA-800.1D, MA-1500.1D, MA-2000.1D, рабочее напряжение составляет 9-15 Вольт.
