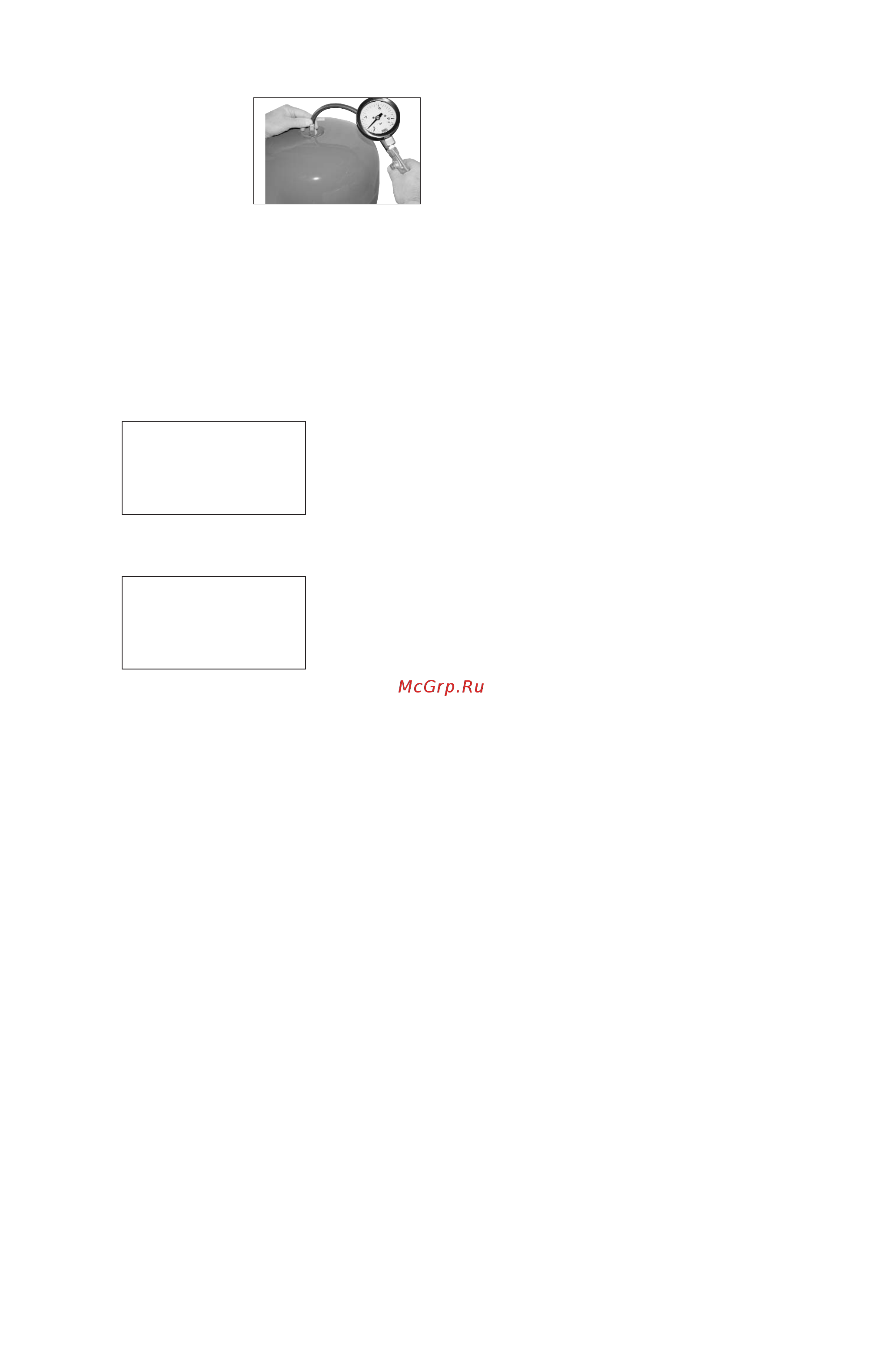

4.1. Pression de gonflage
Au moment de la mise en fonction, contrôler l’état de charge du
coussin d’air dans le réservoir.
Celui-ci devra avoir une précharge d’air à une pression d’environ
2/3 par rapport à la valeur de la pression de service.
Exemple:
Si la pression d’exercice est de 3
bars, le réservoir doit être préchargé
avec de l’air à 2 bars.
5. Panneau de commande (LCP)
Avant d’utiliser le Panneau de commande (dorénavant LCP),
lisez les instructions dans le Manuel de configuration
Danfoss, de page 29 à page 35.
Connectez le LCP au connecteur sur l’inverseur, au moyen du
câble spécial qui est compris. La tension donnée au l’inverseur
est transmise aussi au LCP, et la pompe peut donc être
démarrée.
6. Démarrage
a) Après l’allumage, sur afficheur du LCP est affiché l’inscription:
0.000 (clignotante, elle indique la pression actuellement mesurée)
b) Appuyez sur DISPLAY/STATUS
Le LCP est programmé en usine pour fournir, en ce cas, les
données suivantes:
sur la 1e ligne: FREQUENCE [Hz], COURANT [A], PUISSANCE
[W] (d’abord tous à 0).
sur la 2e ligne: pression lue par le transducteur [bar] (>0 si le
circuit hydraulique est sous pression).
sur la 4e ligne: ARRET LOCALE
c) Pour vérifier le point de réglage de pression configuré en usine
et le changer, le cas échéant, appuyez sur QUICK MENU.
Appuyez sur la touche “-“ ou “+” jusqu’à la position 5 sur 10.
L’afficheur indique le paramètre 205 - REFERENCE MAX avec la
valeur correspondante. En appuyant sur CHANGE DATA on peut
accéder à la fonction qui permet sa modification, qui doit être
confirmée à la fin par la touche OK. Appuyez encore une fois sur
DISPLAY/STATUS.
d) En appuyant sur START l’électropompe est démarrée. Au cas
où il faudrait l’arrêter tout de suite, appuyez sur STOP.
L’inverseur porte l’électropompe au numéro de tours/min
convenable pour atteindre et garder le point de réglage de
pression configuré (paramètre 205).
Sur les lignes 1 et 2 sont affichées les valeurs mentionnées au
point b).
Au cours du premier démarrage, attendez que l’installation soit
complètement désaérée.
e) Vérifiez si la pression atteinte est celle désirée, sinon modifiez-
la en répétant la procédure indiquée au point c) (il n’est pas
nécessaire d’arrêter la pompe).
f) Avec la pompe fonctionnant à la pression établie, fermez la
vanne de refoulement, de façon à mettre le débit à zéro. Vérifiez
que l’inverseur arrête la pompe après une courte période de
temps. En ce cas, l’électropompe peut fonctionner même si le
LCP n’est pas connecté à l’inverseur. Dans le cas contraire,
arrêtez la pompe par la touche STOP et passez au point 8.
7. Alarmes
Référez-vous au Manuel Danfoss, pages 107÷110, pour ce qui
concerne les avertissements en général et les alarmes affichées
et gérées par le LCP. Celles qui sont spécifiques de l’application
sont les suivantes.
7.1 ALARME 2: TEMPS/ZERO SIGNAL est affichée lorsqu’il y a
une anomalie dans le signal provenant du transducteur de
pression.
7.2 ALARME 38: NO WATER est affichée au cas où la pompe
s’est désamorcée. Le logiciel est configuré pour effectuer 3
tentatives de redémarrage après le première alarme
(paramètre 405).
8. Programmation
Les paramètres configurés en usine ont été testés pour un
correct fonctionnement de l’électropompe avec inverseur ;
cependant il pourrait être nécessaire de les régler après
l’installation de l’équipement.
En cas de nécessité, réglez les paramètres désignés ci-dessous.
Le paramètre 428 accessible depuis MENU (et non pas depuis
QUICK MENU) doit être augmenté de quelques unités au cas où
l’inverseur n’arrête pas l’électropompe lorsque le débit est très
faible ou inexistant.
Le paramètre 428 accessible depuis MENU indique le temps
minimum de fonctionnement du moteur FC. On recommande de
ne pas réduire la valeur configurée en usine, et de toute façon de
ne pas la rendre inférieure à 15 secondes.
Le paramètre 205 accessible aussi depuis QUICK MENU permet
d’établir le point de réglage de pression.
Les paramètres 207 et 208 accessibles aussi depuis QUICK
MENU permettent de changer le temps des rampes
d’accélération et de freinage.
8.1. Paramètres de programmation
Le logiciel gérant le fonctionnement de l’inverseur a été projeté
spécifiquement pour les applications de pompes ; c’est pourquoi
il est en partie différent du standard, dont les paramètres de
programmation sont décrits en détail dans le Manuel de
configuration Danfoss de page 40 à page 88.
La liste de tous les paramètres utilisés par le logiciel, avec la
valeur de programmation correspondante, se trouve dans la table
ci-jointe, nommée: MCT 10 Set-up Software. Dans la table sont
indiqués en particulier les paramètres du Groupe [4]: Fonctions
particulières, de ID 420 à ID 430 (sauf ID 429 qui est en lecture
seule), qui sont utilisés par le logiciel spécifique, et donc ne sont
pas décrit dans le Manuel susmentionnée.
Au contraire, les paramètres ayant les ID suivants: 147, 403, 404,
406, 407, de 515 à 571 et 635, sont décrits dans le Manuel mais
ne sont pas disponibles dans l’application de pompes ; donc il ne
se trouvent pas dans la table susmentionnée, ni peuvent-ils être
affichés sur le LCP.
0.0Hz 0.00A 0000W
0.000
ARRET LOCALE
RETOUR bar
0.000
ARRET LOCALE
10
