Информация о продукте
Энергопотребление
32W* (тип.)
Температура
0° C to 40° C (рабочая)
-20° C to 60° C (хранение)
Относительная влажность
20% to 80%
Система MTBF
50К часов (CCFL 50К часов)
* Указанные данные могут изменяться без уведомления.
разрешение монитора - 1680 x 1050. По умолчанию яркость монитора составляет 100% (макс.), контраст -
50%, а температура цвета - 6500K с полным белым шаблоном.
ВОЗВРАТ К НАЧАЛУ СТРАНИЦЫ

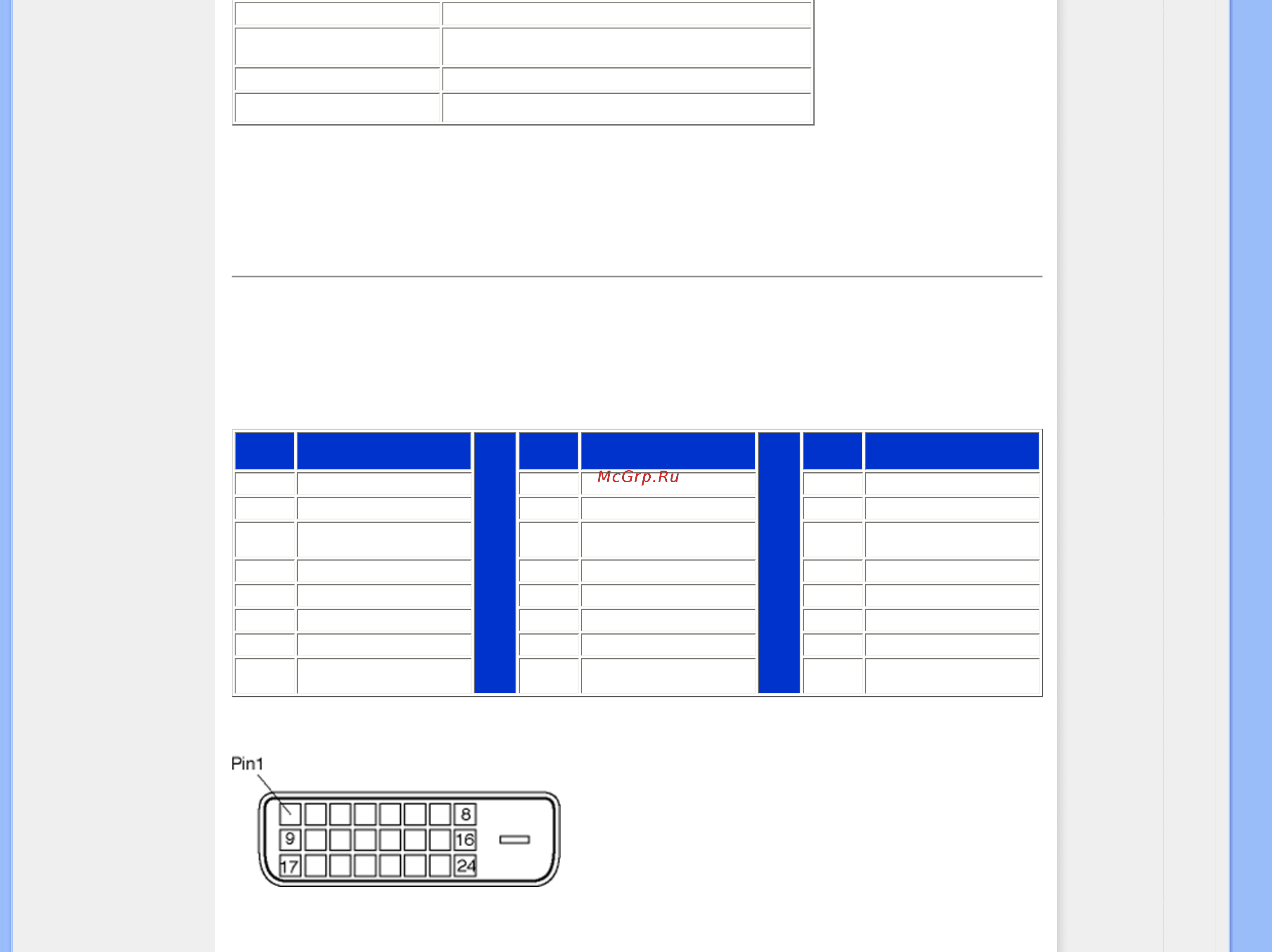

Назначение штифтов
Цифровой коннектор содержит 24 сигнальных контакта, организованных в три ряда по восемь контактов в
каждом. Назначение сигнальных штифтов приводится в нижеследующей таблицк:
№
Штифта
Назначение сигнала
№
Штифта
Назначение сигнала
№
Штифта
Назначение сигнала
1
T.M.D.S. Данные 2-
9 T.M.D.S. Данные 1-
17
T.M.D.S. Данные 0-
2 T.M.D.S. Данные 2+ 10 T.M.D.S. Данные 1+
18
T.M.D.S. Данные 0+
3 T.M.D.S. Данные 2/4 Экран 11
T.M.D.S. Данныnnectе 1/3
Экран
19
T.M.D.S. Данные 0/5 Экран
4 Нет соединения 12 Нет соединения
20
Нет соединения
5 Нет соединения 13 Нет соединения
21
Нет соединения
6 DDC Синх. 14 Питание +5V
22
T.M.D.S. Синх. экран
7 Данные DDC 15 Заземление (для +5V)
23
T.M.D.S. Синх.+
8 Нет соединения
16
Определение <горячего>
подключения
24
T.M.D.S. Синх.-
