О данном руководстве
Данное руководство содержит пошаговые инструкции
по установке коммутатора DGS-1100-05PD. Помните,
что приобретенная Вами модель может незначительно
отличаться от изображенной в руководстве.
Шаг 1. Распаковка
Откройте коробку и аккуратно распакуйте ее
содержимое. Проверьте по списку наличие всех
компонентов и убедитесь, что они не повреждены.
Если что-либо отсутствует или есть повреждения,
обратитесь к Вашему поставщику.
• Коммутатор DGS-1100-05PD
• Комплект для крепления к стене
• 4 резиновые ножки
• Краткое руководство по установке
• Компакт-диск
Шаг 2. Установка коммутатора
Для безопасной установки и эксплуатации коммутатора
рекомендуется следующее:
• Убедитесь в наличии пространства для
тепловыделения и вентиляции вокруг
коммутатора.
• Не размещайте тяжелые предметы на
поверхности коммутатора.
Установка на стол или поверхность
При установке коммутатора на стол или какую-либо
поверхность необходимо прикрепить входящие в
комплект поставки резиновые ножки к нижней панели
коммутатора, расположив их по углам. Обеспечьте
достаточное пространство для вентиляции между
устройством и объектами вокруг него.

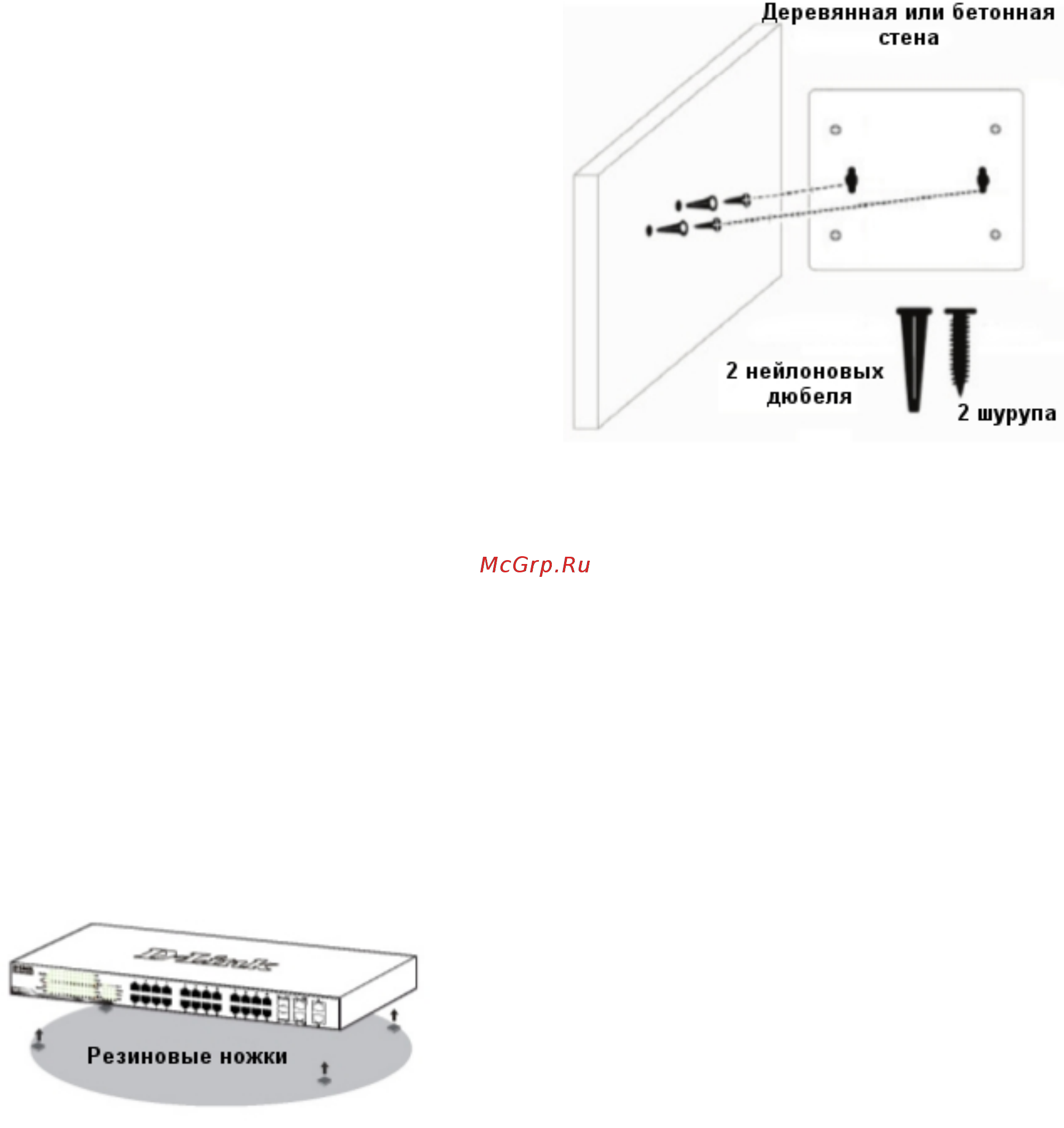

Крепление коммутатора к стене
Коммутатор может быть прикреплен к стене. Для этого
на нижней панели коммутатора предусмотрены два
крепежных отверстия.
• Крепление к бетонной стене
1. Установите нейлоновые дюбели в отверстия в
бетонной стене.
2. Вкрутите шурупы из комплекта поставки в
нейлоновые дюбели.
3. Повесьте коммутатор на шурупы крепежными
отверстиями, расположенными на нижней панели.
• Крепление к деревянной стене
1. Вкрутите шурупы из комплекта поставки в
деревянную стену.
2. Повесьте коммутатор на шурупы крепежными
отверстиями, расположенными на нижней панели.
Шаг 3. Подключение питания
Питание коммутатора DGS-1100-05PD осуществляется
только по кабелю Ethernet (Power over Ethernet (PoE))
802.3af/at через порт 5 (PD-порт). Подключите Ethernet-
кабель от питающего устройства к порту 5 на
DGS-1100-05PD.
5
Заземление коммутатора необходимо выполнить
перед включением питания коммутатора.
Необходимые инструменты и оборудование
• Винт заземления (входит в комплект для
монтажа) и винт M4 x 6 мм (не входит в комплект
для монтажа).
• Провод заземления (не входит в комплект для
монтажа). Характеристики провода заземления
должны соответствовать региональным
требованиям по установке. В зависимости от
источника питания и системы для установки
требуется медный провод (от 12 до 6 AWG).
Рекомендуется использовать имеющиеся в
продаже провода 6 AWG. Длина кабеля зависит
от расположения коммутатора по отношению к
средствам заземления.
• Отвертка (не входит в комплект для монтажа).
Заземление коммутатора
1. Убедитесь, что питание коммутатора выключено.
2. Прикрутите клемму заземляющего провода
винтом заземления к коммутатору.
3. Прикрепите клемму на противоположной
стороне провода заземления к заземлителю.
4. Проверьте надежность существующих
соединений.
