Краткое руководство по установке Страница: 2

D-Link DGS-1210-52MPP/ME [2/7] Шаг 1 распаковка

PУCCКИЙ

Шаг 1 – Распаковка

Откройте коробку и аккуратно распакуйте ее содержимое.

Проверьте по списку наличие всех компонентов и

убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к

Вашему поставщику. Помните, что приобретенная Вами

- Управляемый коммутатор 2 уровня с 48 портами 10/100/1000Base-T

- Кронштейны для установки в стойку

- Кабель питания

- Консольный кабель с разъемом RJ-45

- Фиксатор для кабеля питания

- Компакт-диск

- Краткое руководство по установке

- Набор из винтов и резиновых ножек

Шаг 2 – Установка

коммутатора

Для безопасной установки и эксплуатации

коммутатора рекомендуется следующее:

• Осмотрите кабель питания переменного тока и убедитесь

в безопасности его подключения к соответствующему

разъему на задней панели коммутатора.

•

Убедитесь в наличии пространства для рассеивания

тепла и вентиляции вокруг коммутатора.

• Не размещайте тяжелые предметы на

поверхности коммутатора.

Установка на стол или поверхность

При установке коммутатора на стол или какую-либо

поверхность необходимо прикрепить входящие в

комплект поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам. Обеспечьте

достаточное пространство для вентиляции между

устройством и объектами вокруг него.

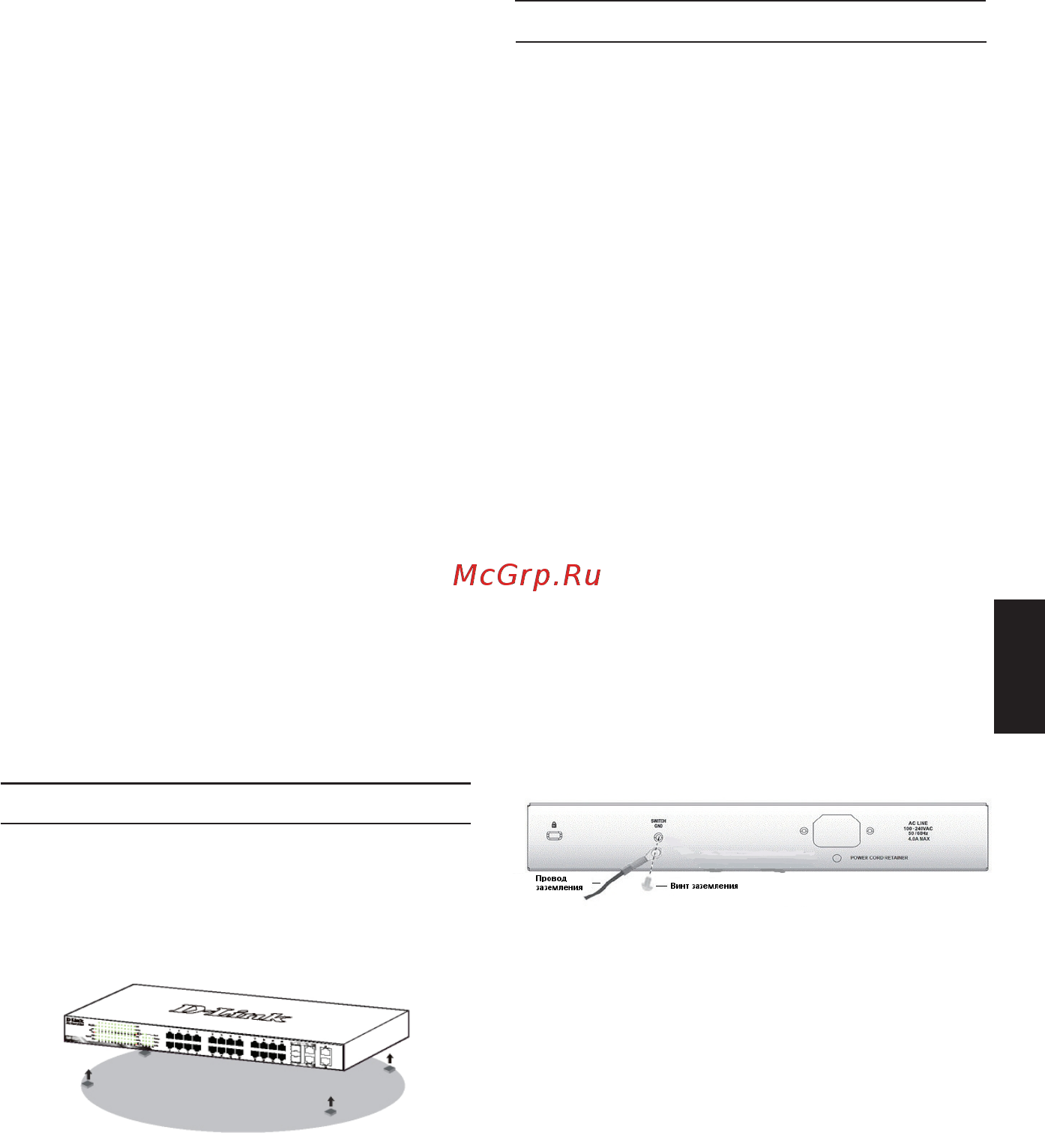

Рисунок 1. Крепление резиновых ножек

Заземление коммутатора

Данный раздел содержит информацию о способе

заземления коммутатора. Данную процедуру необходимо

выполнить перед включением питания коммутатора.

Необходимые инструменты и оборудование:

• Винт заземления M4 x 6 мм (входит в комплект

для монтажа)

• Провод заземления (не входит в комплект для

монтажа): характеристики провода заземления

должны соответствовать региональным требованиям

по установке. В зависимости от источника питания

и системы, для установки требуется медный

провод (от 12 до 6 AWG). Рекомендуется

использовать имеющиеся в продаже провода

6 AWG. Длина провода зависит от расположения

коммутатора по отношению к средствам

заземления.

• Отвертка (не входит в комплект для монтажа).

Коммутатор можно заземлить, выполнив

следующие шаги:

1. Убедитесь, что питание коммутатора выключено.

2. Прикрутите клемму заземляющего провода

винтом заземления к коммутатору.

Прикрепите клемму на противоположной стороне

провода заземления к разъему заземления на

стойке, в которую установлен коммутатор.

Рисунок 2. Подключение провода заземления

Проверьте надежность существующих соединений.

модель может незначительно отличаться от

изображенной в данном руководстве.

и 4 портами 1000Base-X SFP (48 портов с поддержкой PoE

802.3af/802.3at (30 Вт), PoE-бюджет 740 Вт) DGS-1210-52MPP/ME
