5
Сбой питания
В случае сбоя питания коммутатор должен быть
отключен. При восстановлении питания включите
коммутатор снова.
PYCCКИЙ
PУCCКИЙ
Шаг 4 – Подключение
DPS-500A/500DC к порту RPS
Резервный источник питания DPS-500A/500DC может
быть подключен к порту RPS на коммутаторе с помощью
кабеля DPS-CB150-2PS. Важно помнить, что DPS-500A/500DC
может подавать питание как на одно, так и одновременно
на два устройства.

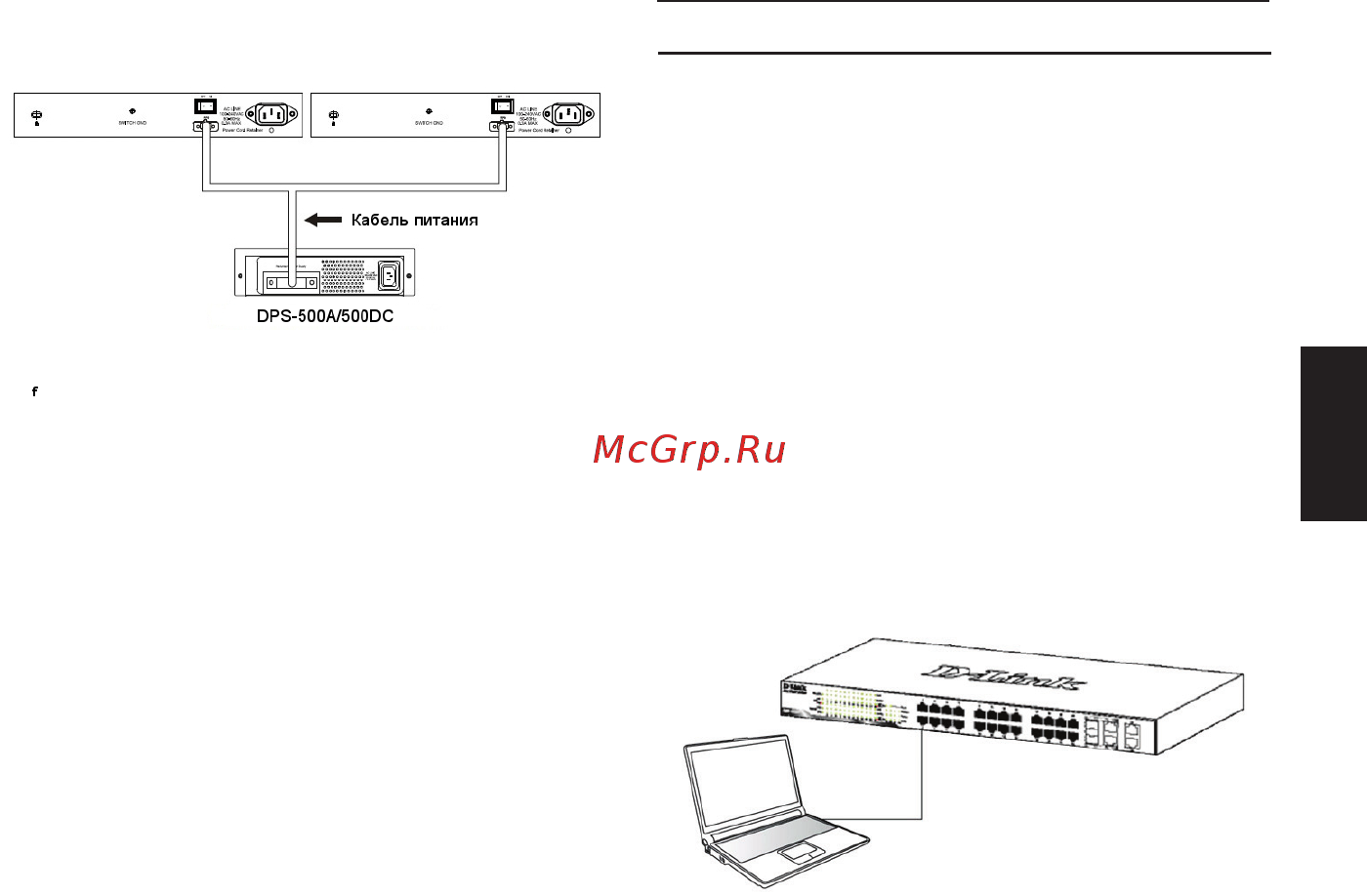

Рисунок 7. Подключение двух коммутаторов к
DPS-500A/500DC
1. Отключите коммутатор от основного источника
питания переменного тока.
2.
Подключите 14-контактный разъем кабеля DPS-CB150-2PS
к DPS-500A/500DC, а 2-контактный разъем кабеля к
порту RPS на коммутаторе.
3.
С помощью стандартного кабеля питания переменного
тока подключите DPS-500A/500DC к основному
источнику питания переменного тока. Горящий зеленым
светом индикатор на передней панели DPS-500A/500DC
будет означать, что подключение успешно выполнено.
4. Убедитесь, что переключатель OFF/ON на задней
панели коммутатора находится в положении ON.
5. Подключите коммутатор к источнику питания
переменного тока и включите питание DPS/500A/500DC.
Программная настройка коммутатора не требуется при
данном способе установки.
Примечание:
НЕ ПОДКЛЮЧАЙТЕ резервный источник
питания к источнику питания переменного тока до того,
как будет подключен кабель питания постоянного тока,
так как это может привести к повреждению внутреннего
источника питания.
Функции управления
Системой можно управлять локально через
консольный порт на передней панели, либо
удаленно, используя Telnet. Пользователь также
может управлять коммутатором через Web-
интерфейс посредством Web-браузера. Каждому
коммутатору должен быть назначен IP-адрес,
который используется для взаимодействия с сетевым
менеджером SNMP или другими приложениями TCP/
IP (например, BOOTP, TFTP). IP-адрес коммутатора
по умолчанию - 10.90.90.90. Пользователи могут
изменить IP-адрес коммутатора по умолчанию для
соответствия схеме адресации сети.
Управление на основе Web-интерфейса
После успешной установки можно выполнить настройку
коммутатора, следить за его состоянием с помощью
графически статистику в Web-браузере, например, в
Microsoft Internet Explorer (версии 5.0 и выше).
панели индикаторов и просматривать отображаемую
Для настройки устройства через Web-интерфейс
потребуется следующее оборудование:
•
Компьютер с интерфейсом RJ-45
• Стандартный кабель Ethernet
Шаг 1
Подключите кабель Ethernet к любому порту на
передней панели коммутатора и к порту Ethernet на
компьютере.
Рисунок 8. Подключение Ethernet-кабеля
Шаг 2
Для выполнения входа в Web-интерфейс компьютеру
должен быть назначен IP-адрес из того же диапазона,
в котором находится IP-адрес коммутатора. Например,
если коммутатору назначен IP-адрес 10.90.90.90 с
маской подсети 255.0.0.0, то компьютеру должен быть
назначен IP-адрес вида 10.x.y.z (где x/y - это число
от 0 до 255, z – число от 1 до 254) с маской подсети
255.0.0.0.
Примечание:
Если питание коммутатора осуществляется
только через резервный источник питания, то коммутатор
не подает питание по PoE.
