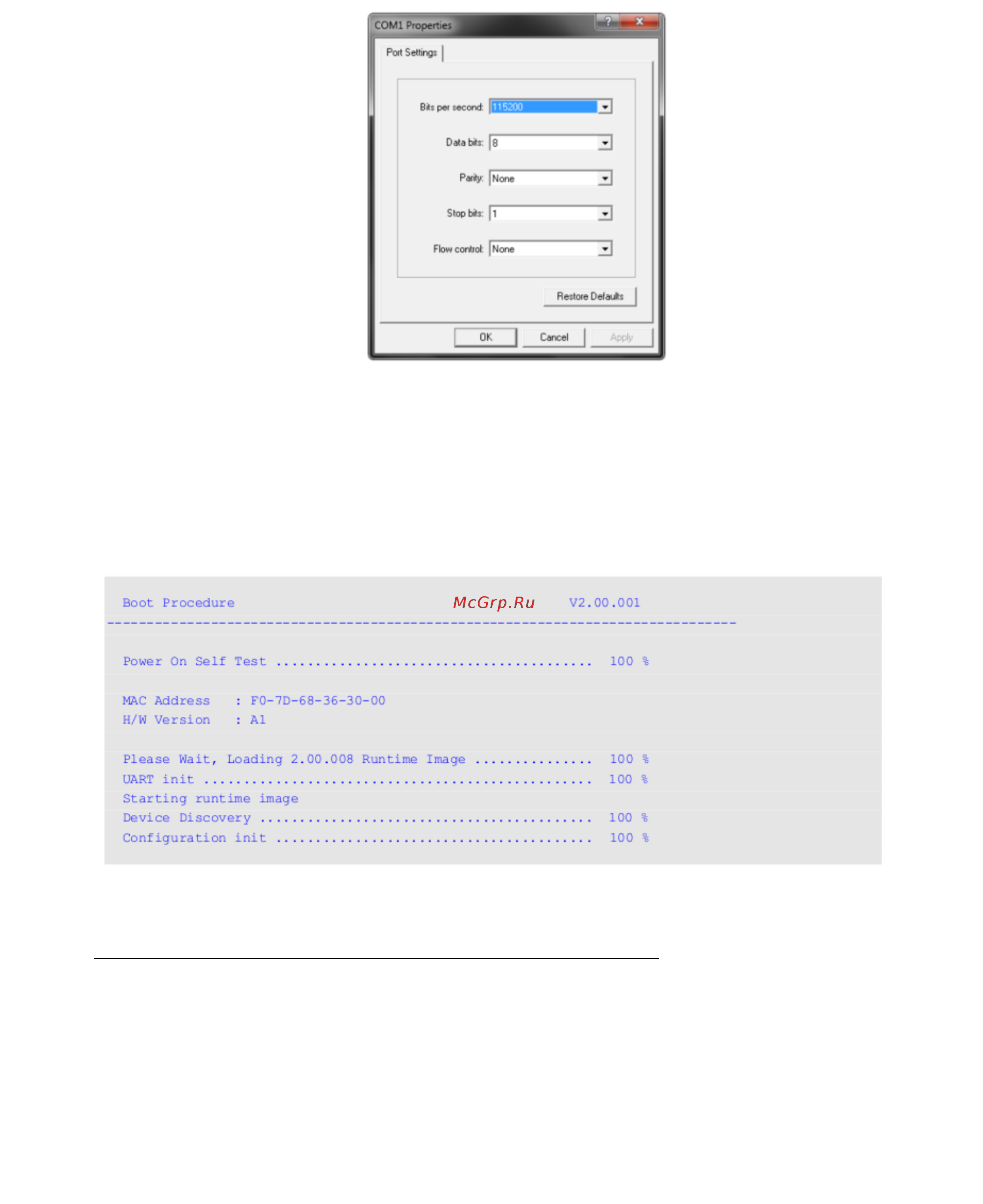

Рисунок 6 — Параметры настройки COM-порта

Теперь необходимо перезагрузить коммутатор. Самым простым способом

перезагрузки коммутатора на данном этапе является отключение кабеля питания и

его повторное подключение к соответствующему разъему на задней панели

устройства. После этого процедуру загрузки можно будет наблюдать в окне

терминала.

После завершения загрузки появится окно аутентификации консоли.

Подключение к консольному порту с разъемом mini-USB

Для подключения к консольному порту с разъемом mini-USB потребуется

следующее:

 Терминал или компьютер с портом USB 2.0 и программа эмуляции терминала

 Консольный кабель с 5-контактным разъемом mini-USB типа B и разъемом

USB типа A

 Программное обеспечение для эмуляции виртуального COM-порта (данное

ПО находится на входящем в комплект поставки компакт-диске и может

использоваться только в ОС Microsoft

Windows)
