D-Link DCS-6513 Quick Install Guide
12
ENGLISH

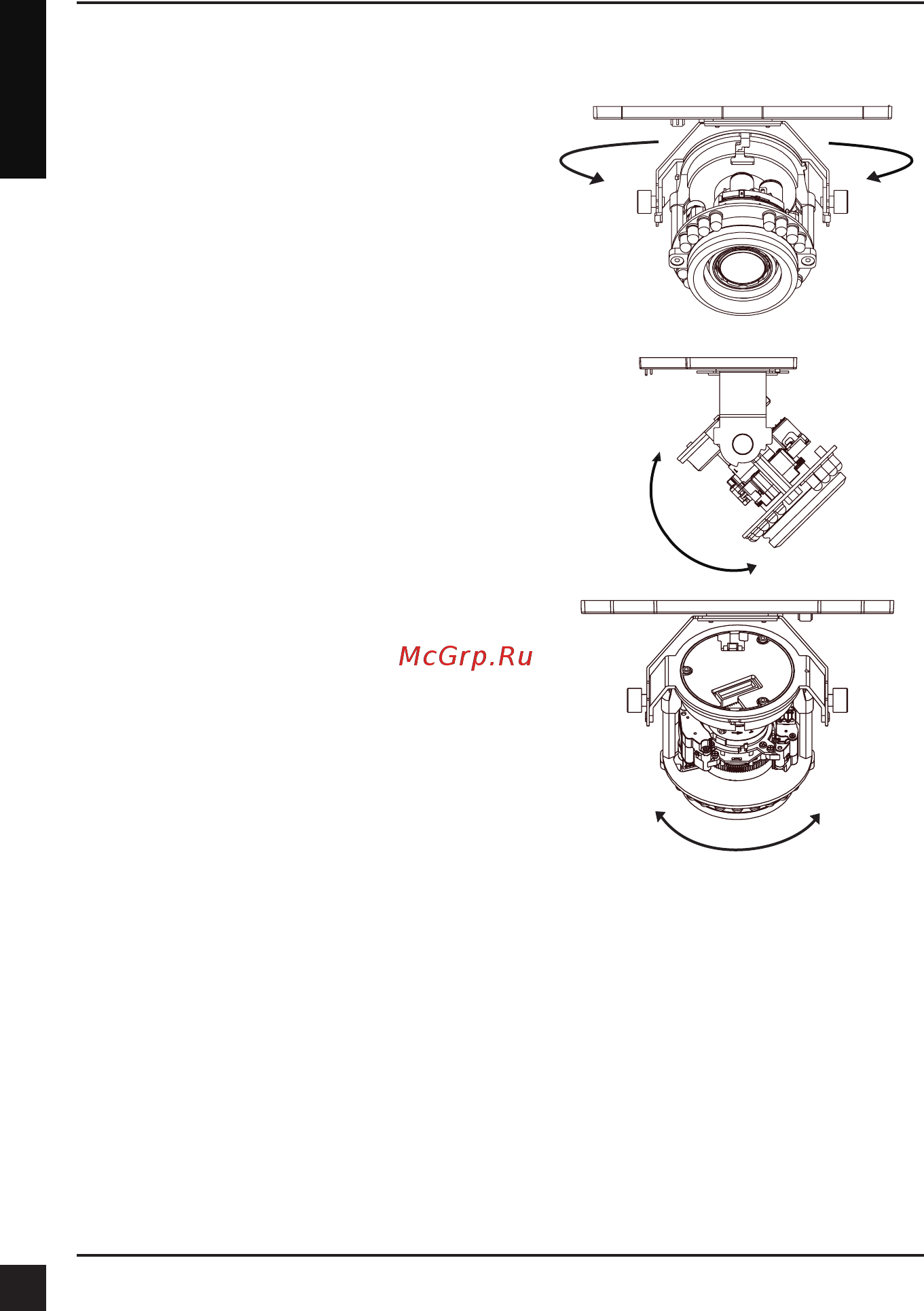

Adjust the Viewing Angle of the 3-axis
Mechanism
Turn the lens module left and right until the
desired position is achieved; tighten the pan
screw once completed.
Loosen the tilt screws on both sides of the
camera, and turn the lens module up and down
until the desired position is achieved; tighten
the tilt screws once completed.
Turn the lens to adjust the IP camera’s image
until the desired orientation is achieved, tighten
the image adjustment screw once completed.
6. Adjusting the lens 3-axis angel
