D-Link DCS-7513 Quick Install Guide

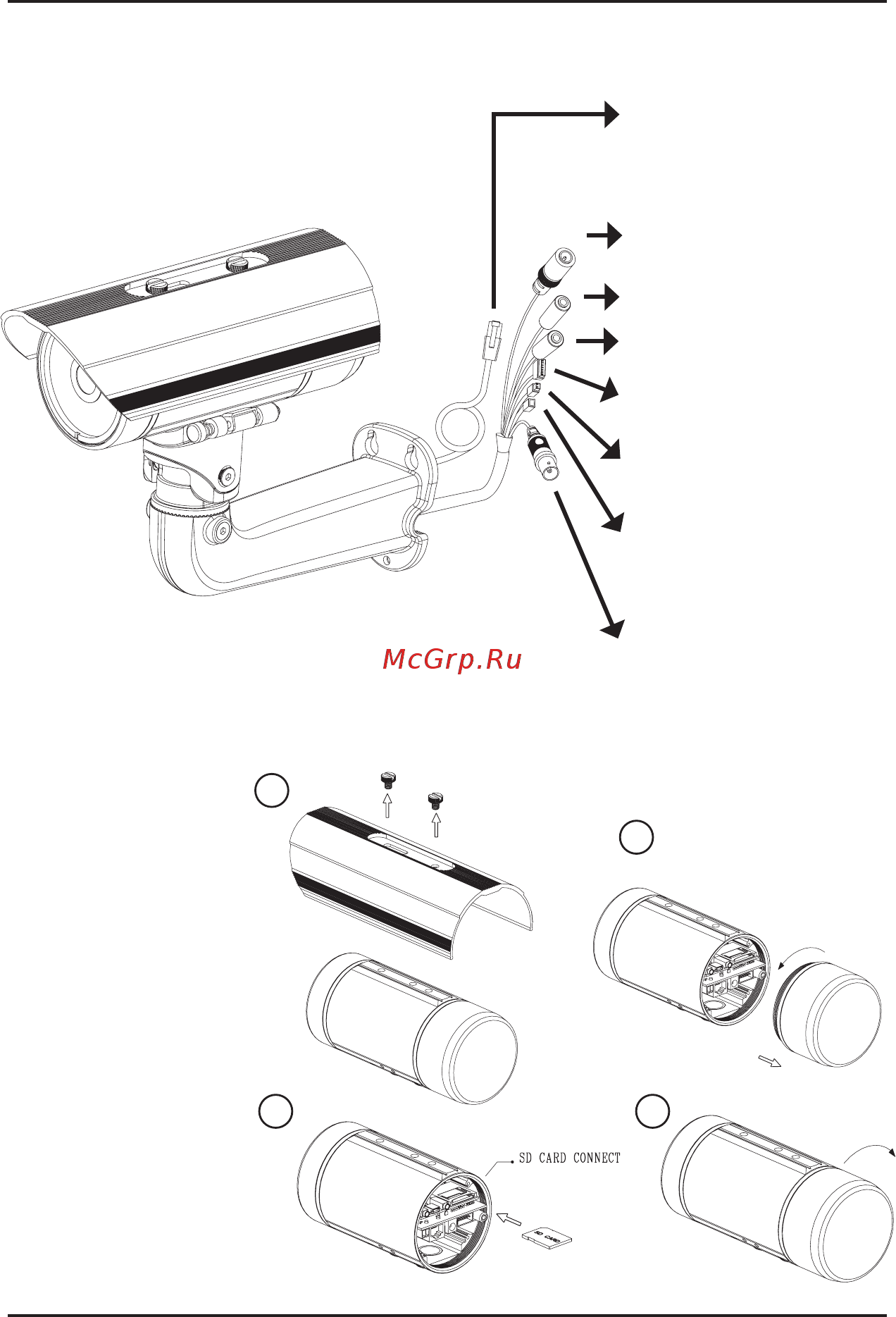

2. Обзор устройства

Разъем питания

Для подключения к адаптеру

питания постоянного тока 12 В

Разъем питания 24 В

Для подключения к адаптеру

питания переменного тока 24 В

Разъем Ethernet

Разъем RJ-45 для Ethernet-

соединения, который может также

использоваться для питания камеры

с помощью Power over Ethernet (PoE)

Разъем Audio In

Для подключения микрофона

Разъем для кабеля DI/DO, выходное

напряжение 12 В постоянного тока

Разъемы I/O для внешних устройств

Установка SD-карты

Установите SD-карту в

слот для карты золотыми

контактами вверх.

Чтобы извлечь SD-карту,

нажмите на нее.

3. Установка SD-карты

Демонтаж камеры

Откройте корпус камеры,

отвинтив 2 винта.

Разъем Audio Out

Для подключения динамиков

BNC

Аналоговый видео-выход

Reset

Нажмите и удерживайте эту кнопку

в течение 10 секунд для сброса

настроек камеры к заводским

установкам.
