Ajax AJ 15 [10/12] Монтаж
![Ajax AJ 15 [10/12] Монтаж](/views2/1460321/page10/bga.png)
07

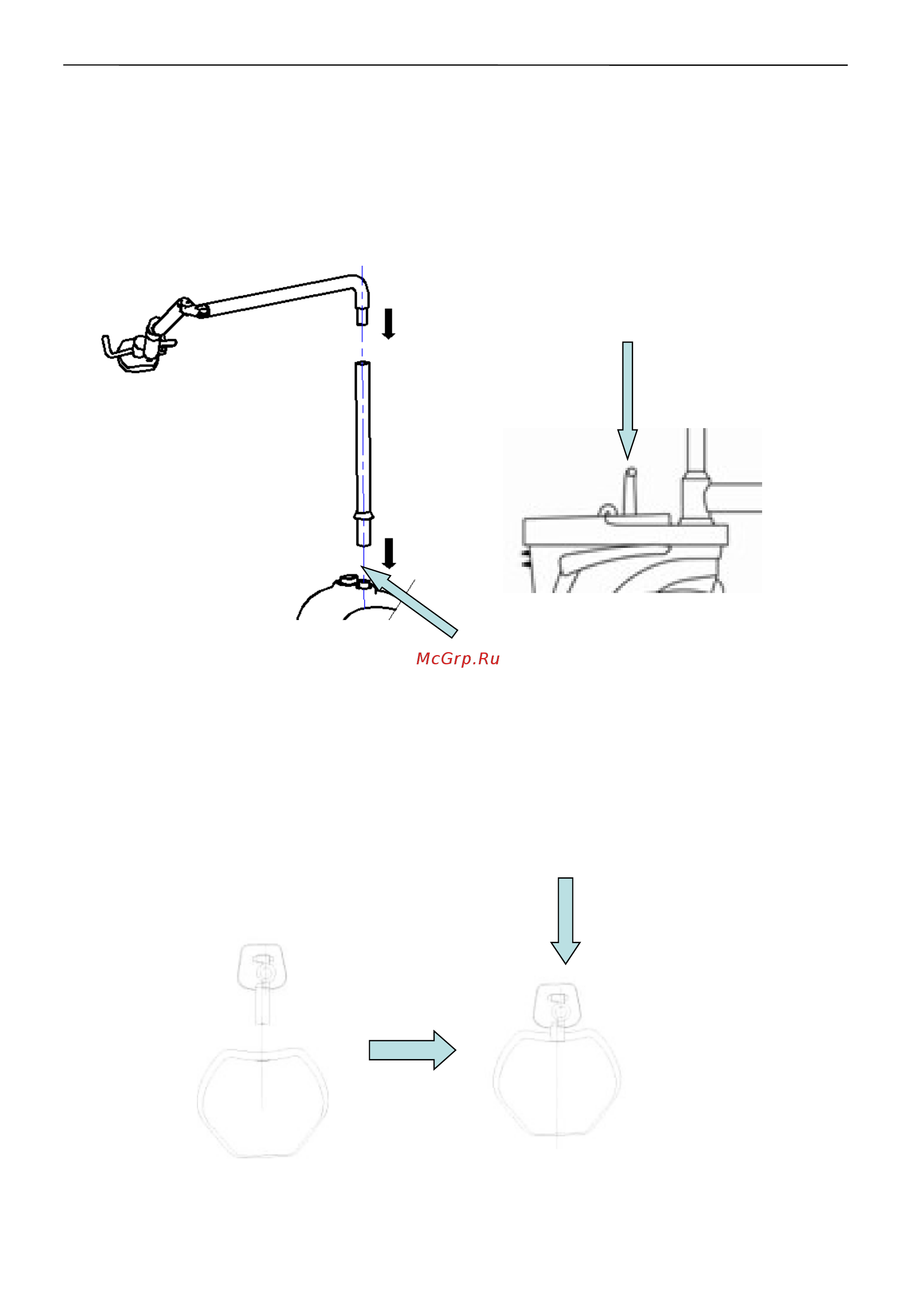

1.7 Монтаж
A. Присоединить штангу лампы и
лампу к гидроблоку.
Вставьте штангу лампы
в отверстие в
гидроблоке
Соедините проводку внутри
гидроблока
Вставить в плевательницу
трубки наполнения и промывки
B. Подсоедините трубки наполнения и промывки к гидроблоку.
C. Вставьте подголовник в отверствие в спинке кресла.
