18
Разъем «PHONES/OUTPUT»
[Наушники/Выходной сигнал]
ПОДГОТОВКА
• Перед подсоединением наушников или другого внешнего уст-
ройства установите на минимум уровень громкости на инстру-
менте и подключаемом устройстве. После подключения можно
установить требуемый уровень громкости.
[Задняя панель]
Подключение наушников (Рисунок )
При подключении наушников встроенные громкого-
ворители инструмента отключаются, поэтому вы мо-
жете играть на инструменте даже глубокой ночью, не
причиняя никому беспокойства.
Аудиоаппаратура (Рисунок )
Для подключения инструмента к аудиоаппаратуре
используйте имеющийся в продаже соединительный
шнур со стандартным штекером на одном конце и дву-
мя PIN-штекерами на другом. Имейте в виду, что для
подключения к инструменту необходимо использовать
стереофонический штекер, в противном случае на вы-
ход будет подаваться сигнал только от одного стерео-
фонического канала. При этой конфигурации, как пра-
вило, необходимо устанавливать переключатель входов
аудиоаппаратуры в положение входа (как правило,
обозначается как «AUX IN» или аналогично), к кото-
рому присоединен шнур от музыкального инструмента.
Более подробные указания смотрите в документации,
прилагаемой к аудиоаппаратуре.
Усилитель для электромузыкальных инструментов
(Рисунок )
Для подключения инстурмента к усилителю для элект-
ромузыкальных инструментов используйте имеющий-
ся в продаже соединительный шнур.
ПРИМЕЧАНИЕ
• Используйте только соединительный шнур со стандартным
стереофоническим штекером на конце, подсоединяемом к му-
зыкальному инструменту, и разъем, обеспечивающий подачу
на подключаемый усилитель сигналов обоих каналов (левого и
правого). Неправильный тип разъема на любом из концов со-
единительного шнура может привести к потере сигнала одного
из стереоканалов.
При подключении усилителя для электромузыкаль-
ных инструментов установите регулятор громкости
на инстурменте на достаточно низкий уровень, а вы-
ходную громкость регулируйте органами управления
усилителя.

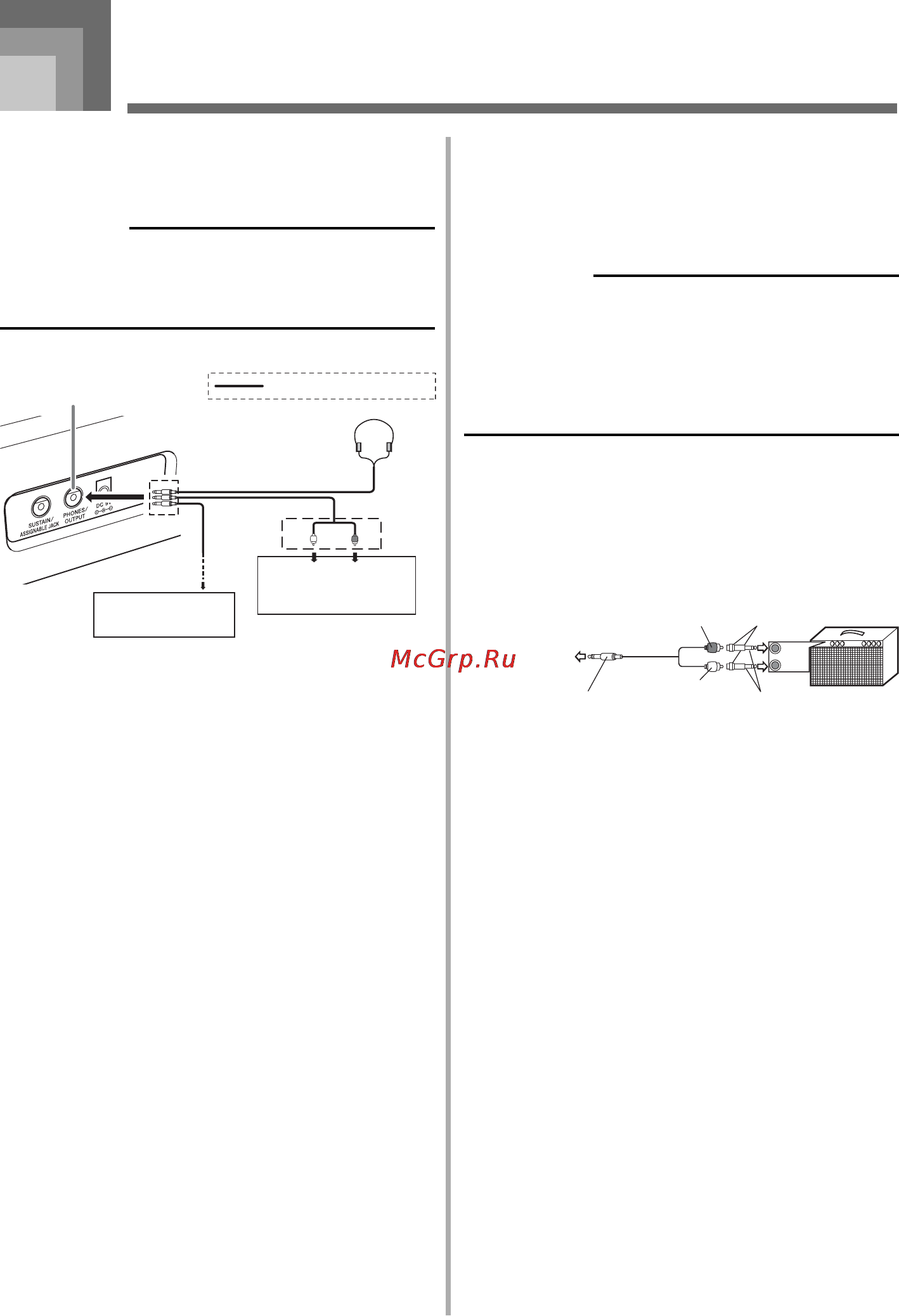

Пример соединения
Подключение к компьютеру
или другой аппаратуре
Можно также подключить инструмент к компьютеру.
Подробности смотрите в разделе «Подключение к ком-
пьютеру» на странице 49.
Соединения
PIN-штекер
Разъем «PHONES/OUTPUT»
Соединение для передачи аудиосигналов
Стандартный стереофонический штекер
Усилитель для
электромузыкальных инструментов
(клавишных, гитары и т.п.)
Белый Красный
Левый Правый
Входной разъем усилителя
«AUX IN» или аналогичный
Усилитель для электромузыкальных
инструментов (клавишных,
гитары и т.п.)
К гнезду «PHONES/OUTPUT»
на инстурменте
PIN-штекер (красный) Гнездо для PIN-штекера
Стандартный стереофонический штекер
PIN-штекер (белый)
Стандартный штекер
ВХОД 1
ВХОД 2
