8.4. Присоединительные проводки

Все необходимые проводки для подключения зубоврачебного комплекта выходят над

полом помещения в месте, где будет находиться комплект. Общую обстановку

показывает вид на плиту основания рис№.10 и рис№.11.

Необходимые проводки:

1. подача воды (1/2“)

2. сточный трубопровод (размер в свету ø40)

3. подача эл.сети 230В 50 Гц

4. отсасывание (вакуумное) – ø40

5. подсоединяющая область для сжатого воздуха (1/2“)

6. кабел для управления аспиратора

7. земля GNYE 1x4 mm

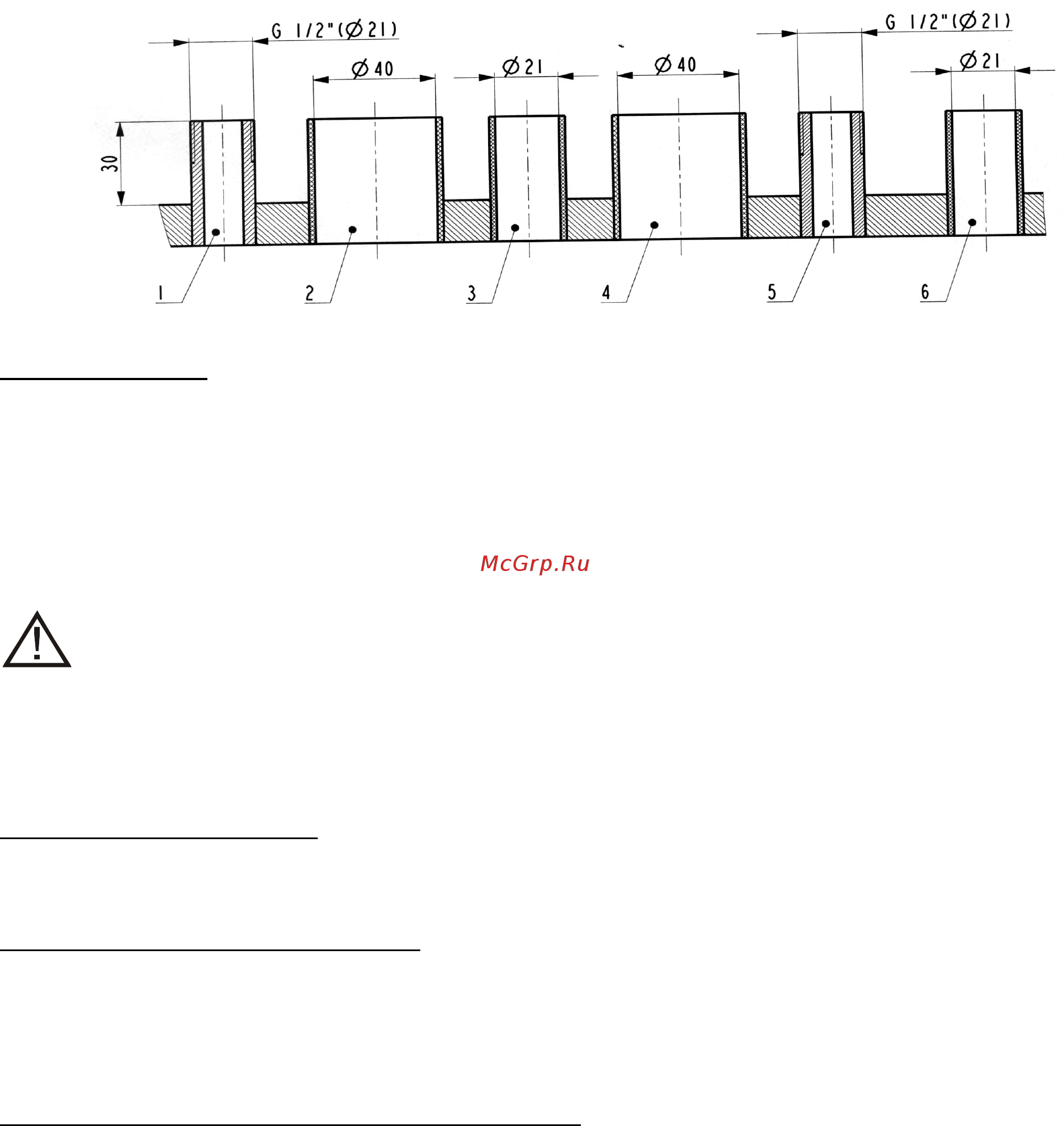

рис.11

Подача воды – 1

Для подачи холодной напорной воды рекомендуется оцинкованная металлическая

трубка ø1/2“, один конец которой выходит над пол мин. 30мм и закончен резьбой G1/2“.

К подаче воды необходимо присоединить для этой цели поставляемый шаровой

вентиль, который должен быть легко доступным, чтобы после покинутия рабочего

места персонал или в случае аварии водопроводной сети СК можно было остановить

подачу воды в комплект и тем самым предотвратить неконтролируемую утечку воды в

случае аварии.

Перед установкой СК рекомендуется проверить характеристику воды,

особенно жесткость (образование водного камня).

Поскольку речь идет о сложной и географически специфической

проблеме, при жесткости больше чем 8 градусов немецких, завод-изготовитель

комплектов рекомендует, чтобы пользователь обратился к фирме-специалисту,

занимающейся обработкой воды и установил рекомендуемою ею установку для

смягчения воды перед подачей воды в комплект.

Сточный трубопровод – 2

Для стока рекомендуется ПВХ трубка ø40 мм, которая окончена коленом ПВХ

диаметром в свету ø40.

Проводка электрического тока – 3

От электрической распределительной панели в стене проведены в бронированной

трубке диаметром в свету ø21 электрические провода 3х1.5мм

Cu с соответствующей

изоляцией. Бронированная трубка, проведенная в стене и полу должна выступать

30мм над полом.

Вывод отсасывания – 4 (только по доп. заказу)

От места, где должна быть установлена коробка с отсасывающей колбой проведем

пластмассовый шланг ø 40 к месту присоединения к установке. Шланг должно склеить
