51

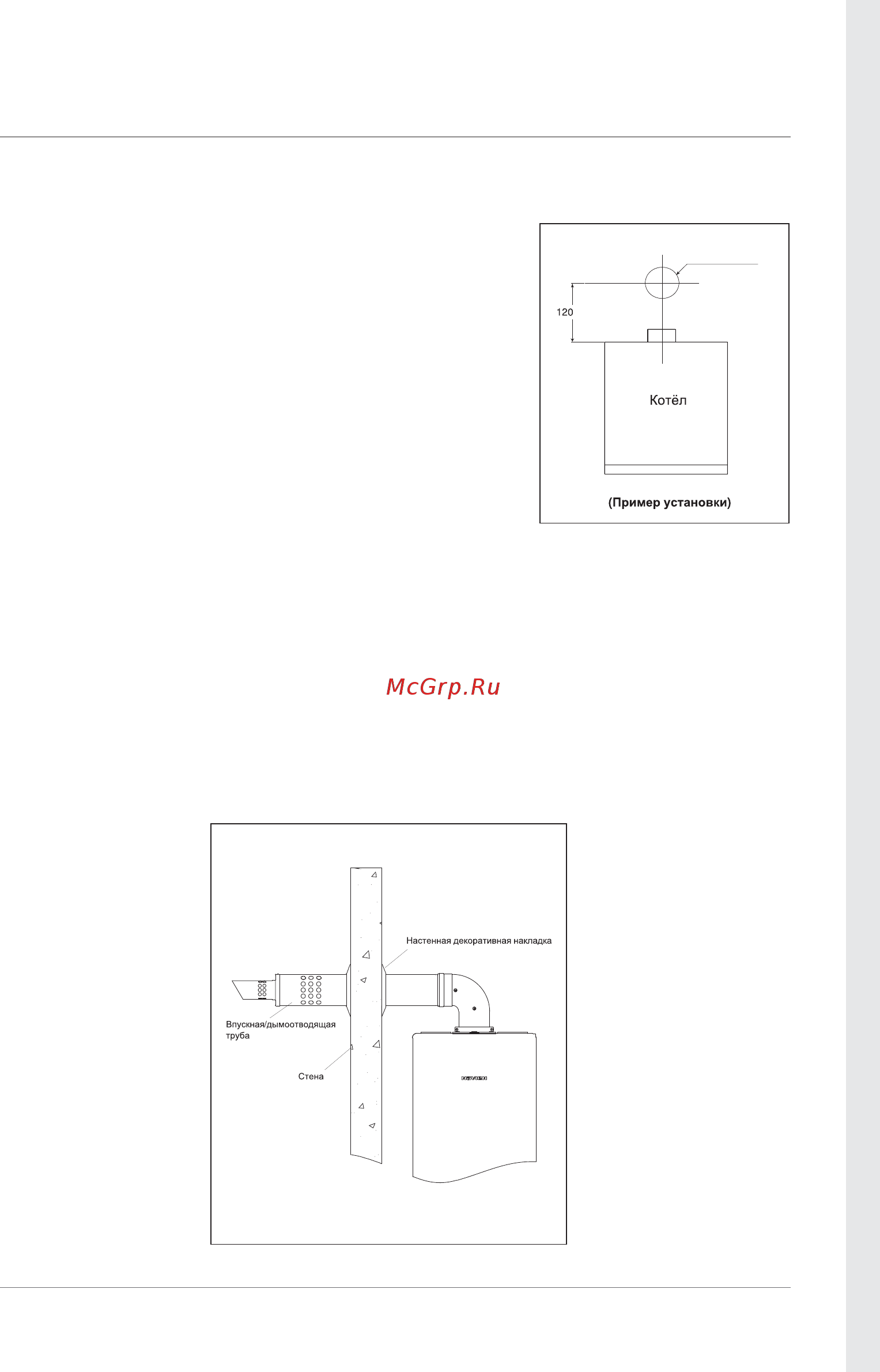

Место расположения отверстия для коаксиальной трубы
<Осторожно!>
- Определите место расположения отверстия
для коаксиального дымохода.
- Рекомендуется место расположения определить
отверстие выше на 150мм котла.
- Диаметр отверстия - 110 ~ 125 мм.
1) Коаксиальный дымоход, выходящий из помещения, должен быть наклонен немного
вниз. (для удаления конденсата)
2) Пожалуйста обратите внимание на то, что поскольку края трубы острые, сушествует
опасность поранится при установке.
3) После установки дымохода, накройте отверстие на стене декоративной накладкой.
MM
ĭĭ
