ред. 1

Заточка сверл

Снимите зажимное устройство и вставьте затачиваемое сверло,

слегка затянув ролик так, чтобы сверло могло двигаться (рис.5.1).

Далее установите зажимное устройство V-образную направляющую

совместив пазы сбоку, и чтобы сверло касалось торцевого упора (рис.5.2).

Поворачивайте сверло, пока лопасти не коснуться краев V-образной

направляющей. Затяните сверло в данном положении.

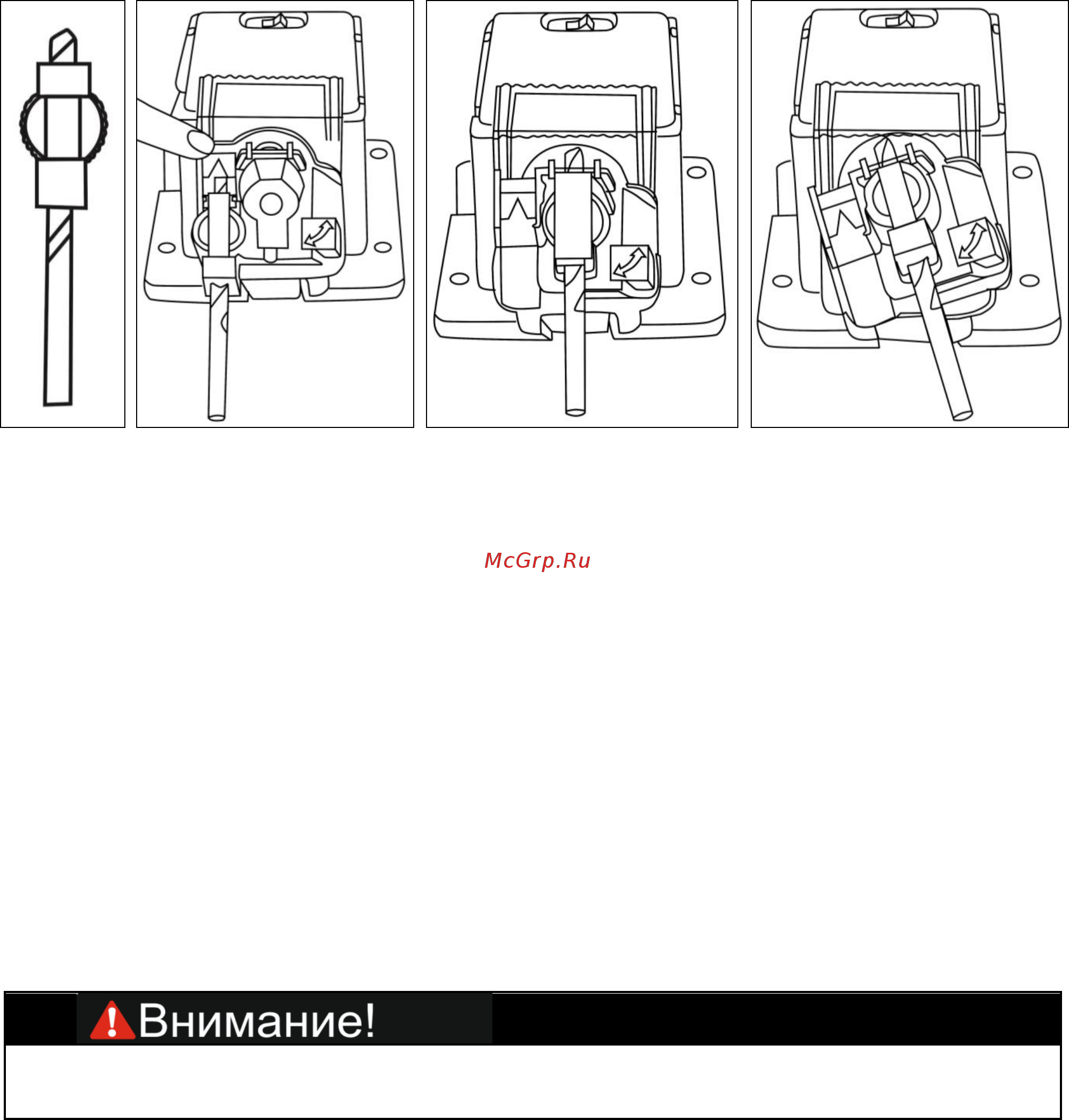

5.1 5.2 5.3 5.4

Рис. 5 Заточка сверл

Переместите V-образную направляющую в направлении заточного

круга и снимите зажимное устройство со сверлом. Далее поместите его в

направляющее отверстие в центре насадки (рис.5.3).

Включите станок и затачивайте сверло перемещая зажимное

устройство от одной стороны к другой с легким давлением пальцев

(рис.5.4).

После заточки, выключите станок и дождитесь остановки заточного

круга. Далее снимите зажимное устройство, и повернув его на 180

снова

установите в насадку и повторите заточку.

Проверьте, одинаково ли заточена передняя кромка обеих канавок

сверла.

Выключайте станок и дождитесь остановки заточного круга, перед сменой

насадок.
