Подключение к стереосистеме балансными кабелями XLR

• Проигрыватель можно также подключить к через балансные стереовыходы. Для этого

требуются кабели с трехконтактными разъемами (XLR3), а конечное устройство должно быть

оснащено XLR разъемами.

ПРИМЕЧАНИЕ

• Балансные разъемы используются, как правило, в профессиональной

аудиоаппаратуре, например, в высококачественных микрофонах, а также при

соединении оборудования различных видов. На UDP-205 используется трехконтактный

разъем XLR (см. рисунок выше), по которому передаются два дифференциальных

сигнала (положительный/отрицательный). Приемное устройство (усилитель)

определяет разность напряжений между дифференциальными сигналами, благодаря

чему синфазные помехи полностью компенсируются и улучшается целостность

сигнала.

• В некоторых аудиосистемах «горячий» (положительный) и «холодный» (отрицательный)

контакты могут быть расположены в другом порядке. В этом случае в разделе

Настройки звука (Audio Processing) в Меню настроек (Setup Menu) необходимо

установить значение Инверсия (Inversion) для параметра Полярность терминалов

XLR (XLR Terminal Polarity).

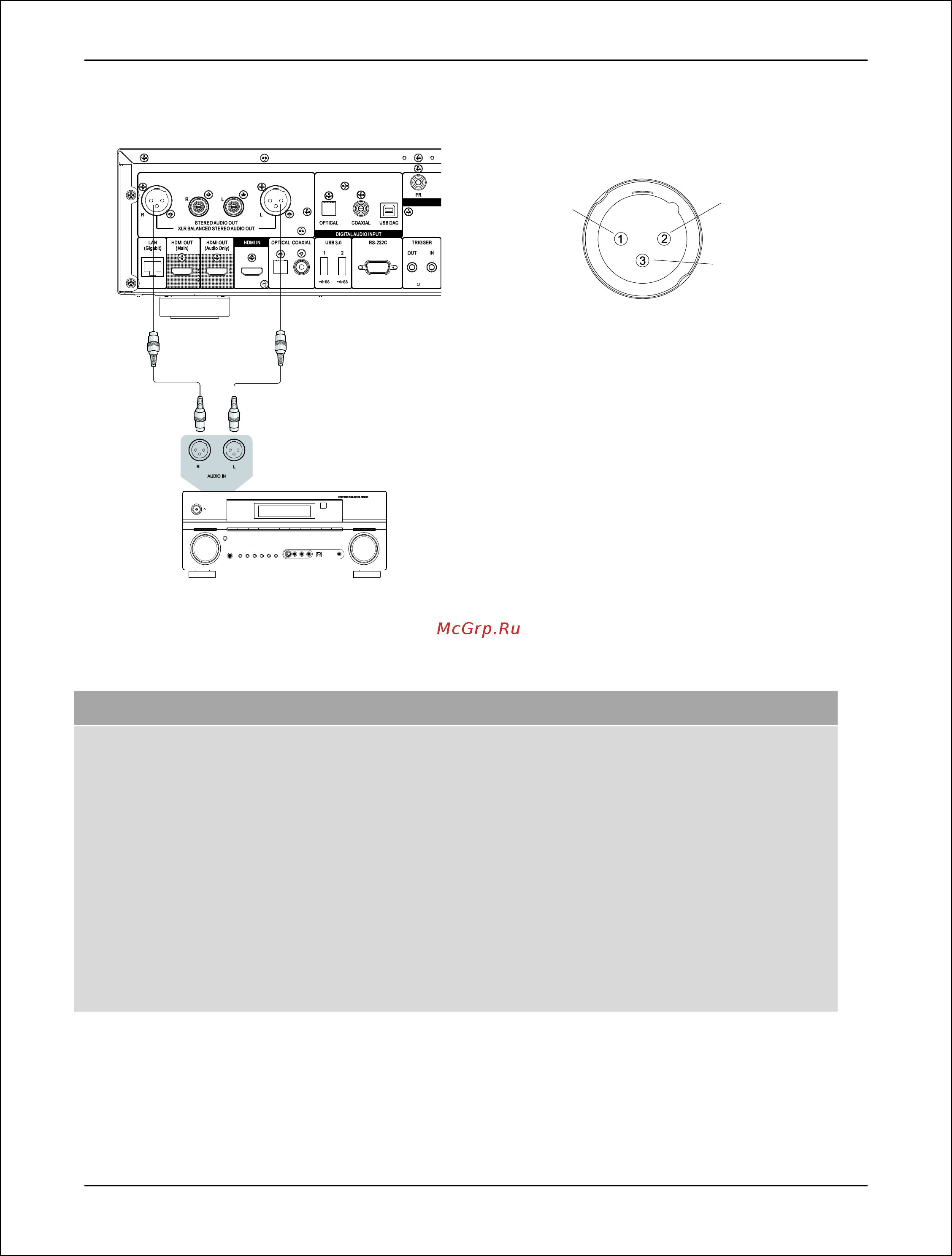

Балансные соединительные аудиокабели

Стерео или многоканальная аудио система

Задняя панель

Распайка XLR контакта (вилочная часть) у UDP-205

Земля

(экран кабеля)

Положительный сигнал

(«горячий», + )

Отрицательный сигнал

(возвратный, «холодный», ─ )
