РВС КВАЗАР 100 [2/2] Монтаж

МОДИФИКАЦИИ

Вентилятор выпускается в следующей комплектации:

- базовая модель - без индекса (схема 1);

- модель со шнурковым выключателем - В (схема 2);

- модель с таймером задержки отключения - Т (схема 3);

- модель с таймером задержки отключения и контролем влажности - Д (схема 3).

МОНТАЖ

Вентилятор может быть установлен на потолке или на стене с выбросом воздуха в вентиляционную шахту

или круглый воздуховод соответствующего диаметра

вентилятора, установите вентилятор;

шаг 5 — подключите вентилятор к сети в соответствии

со схемой подключения;

шаг 6 — установите крышку, закрывающую клеммник,

и лицевую панель на корпус вентилятора;

шаг 7 — подайте электропитание к вентилятору.

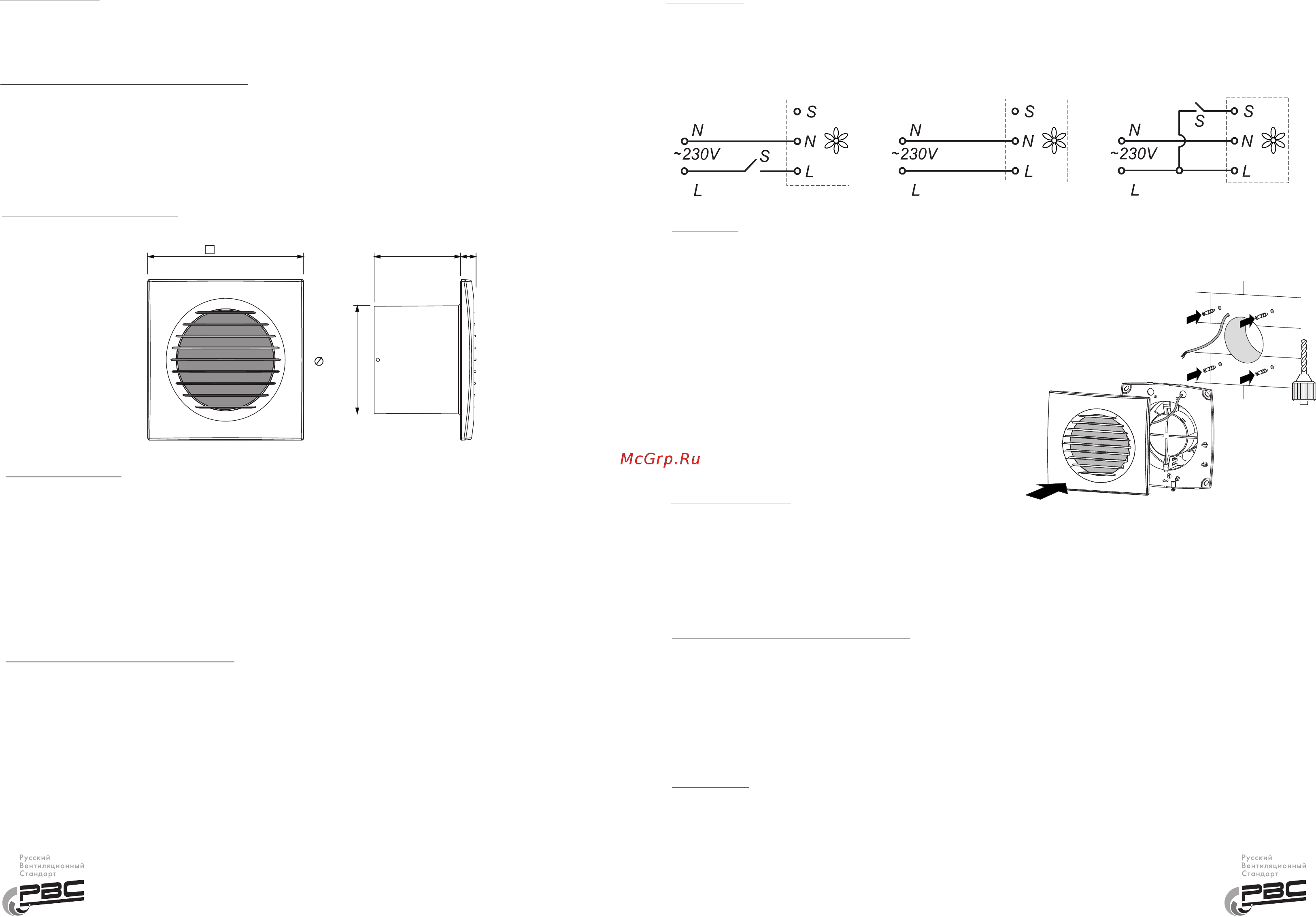

Схема 1 Схема 2 Схема 3

Рисунок 1

НАЗНАЧЕНИЕ

Электровентилятор бытовой типа «Квазар», далее изделие, представляет собой осевой венти-

Степень защиты от доступа к опасным частям и проникновения воды — IP34.

По типу защиты от поражения электрическим током изделие относится к приборам ІІ класса.

Вид климатического исполнения изделия — УХЛ 4.2 по ГОСТ 15150-69.

ГАБАРИТНЫЕ РАЗМЕРЫ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Работы по техобслуживанию необходимо проводить не реже одного раза в полгода.

Последовательность техобслуживания:

• отключить электропитание вентилятора и убедиться, что оно отключено;

• снять декоративную и лицевую панели и очистить вентилятор мягкой сухой тканью или кисточкой;

• лицевую панель промыть под проточной водой;

от +1 °C до +45 °C. Необходимо принять меры для предотвращения попадания дыма, угарных газов

и прочих продуктов горения в помещение через открытые дымоходы или другие противопожарные уст-

ройства, а так же исключить возможность возникновения обратного потока газов от приборов, использу-

ющих газовое или открытое пламя. Воздух не должен содержать липких веществ и волкнистых материа-

лов. Владелец изделия должен следовать данному руководству.

АЛГОРИТМ РАБОТЫ МОДЕЛИ Т

При включении внешнего выключателя S, например света, вентилятор включится.

После выключения внешнего выключателя вентилятор продолжит работать в

течение установленного времени, от 2-х до 30 минут.

АЛГОРИТМ РАБОТЫ МОДЕЛИ Д

После выключения внешнего выключателя вентилятор продолжит работать в течение установленного

времени, от 2-х до 30 минут.

Время задержки выключения и уровень относительной влажности регулируются при помощи потенци-

ометров, расположенных на плате управления вентилятора.

ВНИМАНИЕ! Схема таймера находится под сетевым напряжением. Регулировку производить только при

отключенном от сети вентиляторе. В комплект поставки вентилятора входит специальная пластиковая

отвертка для регулировки настроек вентилятора. Используйте ее, если Вам необходимо изменить время

задержки включения/выключения таймера вентилятора или отрегулировать порог уровня влажности.
