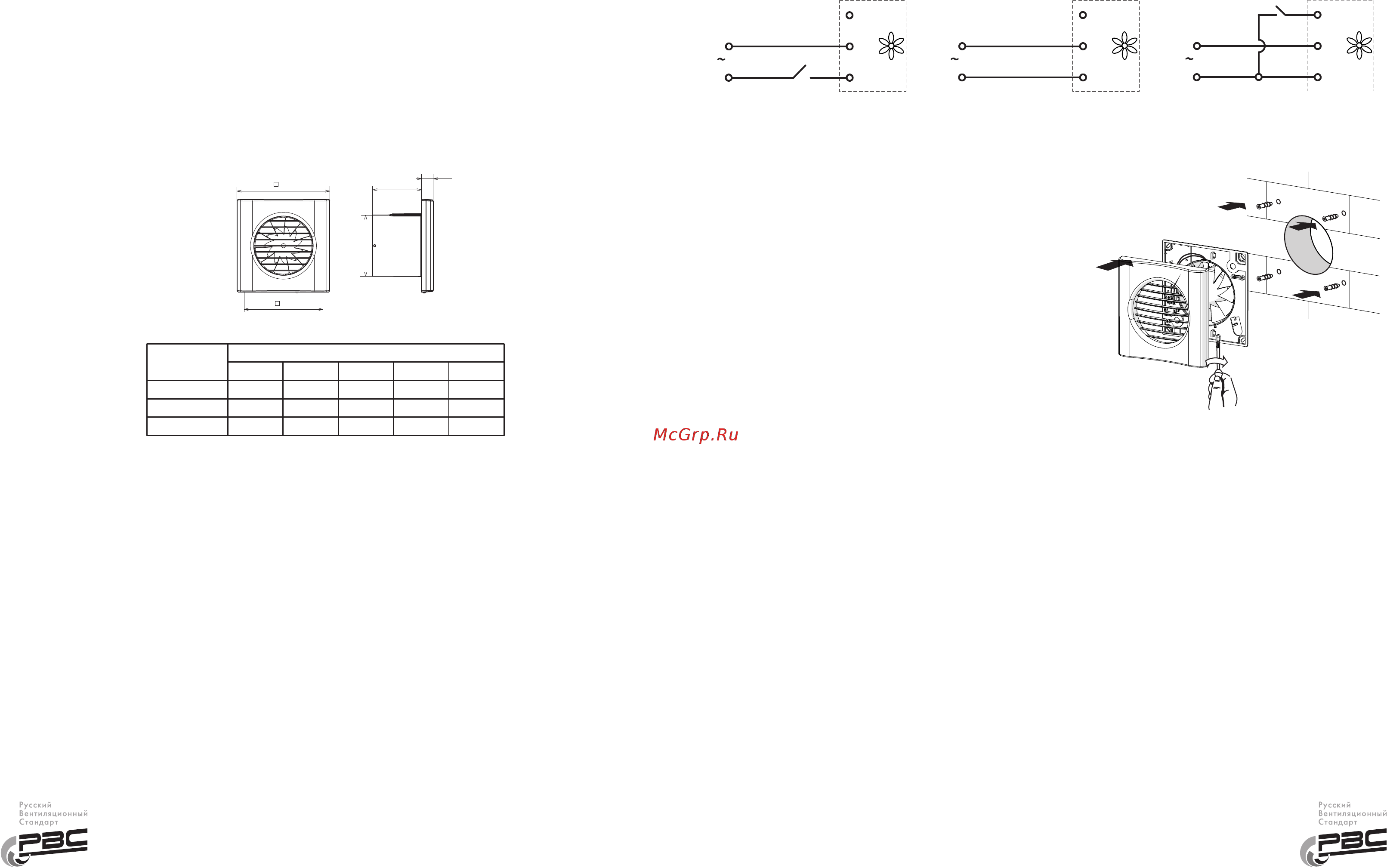

НАЗНАЧЕНИЕ Электровентилятор бытовой типа Сеат далее изделие представляет собой осевой вентилятор низкого давления и предназначен для вытяжной вентиляции небольших и сред них бытовых помещений ручной режим при включении внешнего выключателя Э например света вентилятор включится После выключения внешнего выключателя вентилятор продолжит работать в течение установленного времени от 2 х до 30 минут Время задержки выключения и уровень относительной влажности регулируются при помощи потенциометров расположенных на плате управления вентилятора ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Схема 1 Схема 2 о8 N 230V аМ 5 с о ЗЙ N 230V аМ ЗЙ V Ж Схема 3 3 г Вентилятор предназначен для подключения к однофазной сети переменнога тока напряжением 220 240 В и частотой 50 Гц По типу защиты от поражения электрическим током изделие относится к приборам II класса по ГОСТ Р52084 2003 Вид климатического исполнения изделия УХЛ4 2 по ГОСТ 15150 69 Степень защиты от доступа к опасным частям и проникновения воды 1Р44 Изделие выпускается трех типаразмеров в зависимости от диаметра подсоединяемого воздуховода 100 125 и 150 мм Габаритные размеры и масса приведены в таблице 1 и на рисунке 1 2304 Г А ЗЙ О V МОНТАЖ Вентилятор может устанавливаться на стену или на потолок с выбросом воздуха или в систему каналов или непосредственно в вентиляционную шахту Рисунок 1 ВНИМАНИЕ Все действия связанные с Таблица 1 Размеры мм Тип Сеат 100 ь Ь С б е 150 128 79 99 19 Сеат 125 180 158 85 123 5 21 Сеат 150 205 181 112 148 23 МОДИФИКАЦИИ Вентилятор выпускается в следующей комплектации базовая модель без индекса схема подключения 1 модель со шнурковым выключателем В схема 2 модель с таймером задержки отключения Т схема 3 модель с таймером задержки отключения и контролем влажности Д схема 3 АЛГОРИТМ РАБОТЫ МОДЕЛИ Т При включении внешнего выключателя 3 например света вентилятор включится После выключения внешнего выключателя вентилятор продолжит работать в течение установленного времени от 2 х до 30 минут АЛГОРИТМ РАБОТЫ МОДЕЛИ Д Вентилятор работает в двух режимах автоматическом и ручном автоматический режим при повышении в помещении уровня относительной влажности выше установленного значения от 60 до 90 вентилятор включится После понижения влажности вентилятор продолжит работать в течение установленного времени от 2 х до 30 минут подключением изделия необходимо производить только при снятом напряжении сети лицами имеющие право самостоятельной работы на электроустановках до 10ОО В Стационарная проводка должна быть оборудована автоматом защиты сети с зазором между контактами не менее 3 мм и соответствовать действующим нормам После монтажа необходимо убедится в том что крыльчатка вентилятора свободно вращается Последовательность монтажа вентилятора шаг 1 обесточьте электрическую сеть шаг 2 снимите лицевую решетку с вентилятора шаг 3 отметьте и просверлите отверстия под крепление вентилятора установите вентилятор шаг 4 подключите вентилятор к сети настройте при необходимости время таймера и порог срабатывания датчика влажности шаг 5 установите лицевую решетку на корпус вентилятора шаг 6 подайте питание электрической сети на вентилятор ЭКСПЛУАТАЦИЯ Вентилятор разрешается эксплуатировать при температуре окружающего воздуха в пределах от 1 С до 45 С Необходимо принять меры для предотвращения попадания дыма угарных газов и прочих продуктов горения в помещение через открытые дымоходы или другие противопожарные устройства а также исключить возможность возникновения обратного потока газов от приборов использующих газовое или открытое пламя Воздух не должен содержать липких веществ и волокнистых материалов Запрещается использовать изделие если перекачиваемая среда содержит воспламеняемые вещества или пары такие как спирт бензин инсектициды и т п Владелец изделия должен следовать данному руководству ПРАВИЛА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Поверхности изделия требуют периодической очистки не менее 2 раз в год от грязи и пыли Для выполнения обслуживания необходимо обесточить вентилятор снять крышку и промыть ее под струей теплой воды При необходимости протереть поверхности вентилятора мягкой тканью с использованием водного раствора моющего средства Вентилацион Необходимо избегать попадания жидкости на электрокомпоненты После чистки поверхности необходимо протереть насухо
