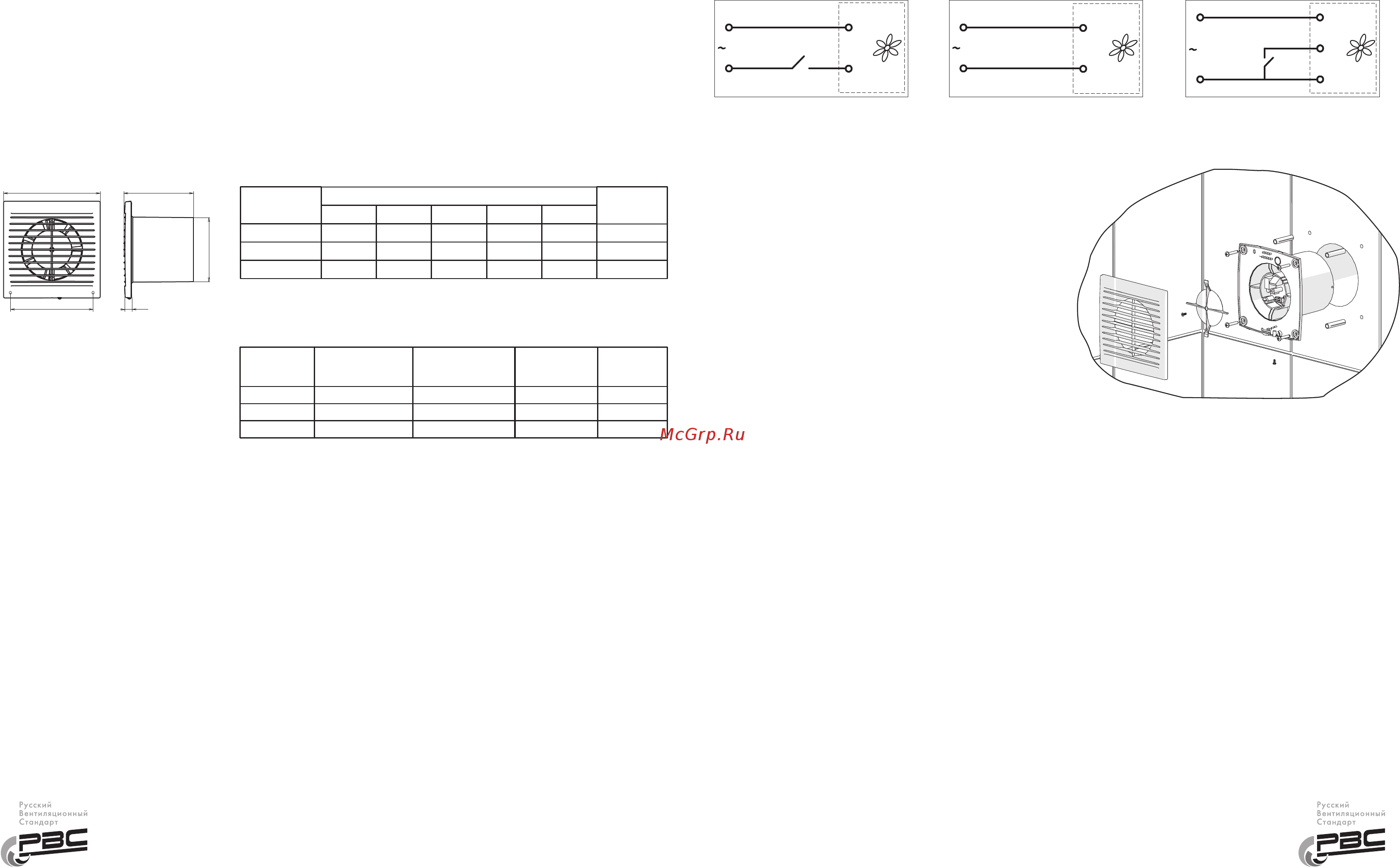

НАЗНАЧЕНИЕ Электровентилятор бытовой типа Сириус далее изделие представляет собой осевой вентилятор низкого давления и предназначен для вытяжной вентиляции небольших и средних бытовых помещений отапливаемых в зимнее время ручной режим при включении внешнего выключателя 3 например света вентилятор включится После выключения внешнего выключателя вентилятор продолжит работать в течение установленного времени от 2 х до 30 минут Время задержки выключения и уровень относительной влажности регулируются при помощи потенциометров расположенных на плате управления вентилятора ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Вентилятор предназначен для подключения к однофазной сети переменного тока напряжением 220 240 В и частотой 50 Гц По типу защиты от поражения электрическим током изделие относятся к приборам II класса по ГОСТ Р52084 2003 Вид климатического исполнения изделия УХЛ4 2 по ГОСТ 15150 69 Степень защиты от доступа к опасным частям и проникновения воды 1Р34 Изделие выпускается трех типаразмеров в зависимости от диаметра подсоединяемого воздуховода 100 125 и 150 мм Габаритные размеры и масса приведены в таблице 1 и на рисунке 1 Масимальная производительность и потребляемая мощность приведены в таблице 2 Схема Л Схема 2 N__________ Схема 3 1 1 л Л О V ON 230V L А 230V L L О 1_ МОНТАЖ Вентилятор может устанавливаться на стену или на потолок с выбросом воздуха или в систему каналов или непосредственно в вентиляционную шахту Таблица 1 Размеры мм Тип d е Масса кг 100 12 0 53 114 125 13 0 65 132 150 14 1 07 а ь С Сириус 100 150 120 93 Сириус 125 176 140 Сириус 150 205 165 Таблица 2 Макс расход воздуха м3 час Номинальная мощность Вт Сириус 100 94 14 2300 36 Сириус 125 179 16 2400 37 Сириус 150 296 24 2400 39 Тип 1 УЗД 3 м dBA МОДИФИКАЦИИ Вентилятор выпускается в следующей комплектации базовая модель без индекса схема подключения 1 модель со шнурковым выключателем В схема 2 модель с таймером задержки отключения Т схема 3 модель с таймером задержки отключения и контролем влажности Д схема 3 АЛГОРИТМ РАБОТЫ МОДЕЛИ Т При включении внешнего выключателя В например света вентилятор включится После выключения внешнего выключателя вентилятор продолжит работать в течение установленного времени от 2 х до 30 минут АЛГОРИТМ РАБОТЫ МОДЕЛИ Д Вентилятор работает в двух режимах автоматическом и ручном автоматический режим при повышении в помещении уровня относительной влажности выше установленного значения от 60 до 90 вентилятор включится После понижения влажности вентилятор продолжит работать в течение установленного времени от 2 х до 30 минут Русский Вентиляционный ВНИМАНИЕ Все действия связанные с подключением изделия необходимо производить только при снятом напряжении сети лицами имеющие право самостоятельной работы на электроустановках до 10CX В Стационарная проводка должна быть оборудована автоматом защиты сети с зазором между контактами не менее 3 мм и соответствовать действующим нормам После монтажа необходимо убедится в том что крыльчатка вентилятора свободно вращается Последовательность монтажа вентилятора шаг 1 обесточьте электрическую сеть шаг 2 снимите лицевую решетку с вентилятора шаг 3 отметьте и просверлите отверстия под крепление вентилятора установите вентилятор шаг 4 подключите вентилятор к сети настройте при необходимости время таймера и порог срабатывания датчика влажности шаг 5 установите лицевую решетку на корпус вентилятора шаг 6 подайте питание электрической сети на вентилятор ЭКСПЛУАТАЦИЯ Вентилятор разрешается эксплуатировать при температуре окружающего воздуха в пределах от 1 С до 40 С Необходимо принять меры для предотвращения попадания дыма угарных газов и прочих продуктов горения в помещение через открытые дымоходы или другие противопожарные устройства а также исключить возможность возникновения обратного потока газов от приборов использующих газовое или открытое пламя Воздух не должен содержать липких веществ и волокнистых материалов Запрещается использовать изделие если перекачиваемая среда содержит воспламеняемые вещества или пары такие как спирт бензин инсектициды и т п Владелец изделия должен следовать данному руководству ПРАВИЛА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Поверхности изделия требуют периодической очистки не менее 2 раз в год от грязи и пыли Для выполнения обслуживания необходимо обесточить вентилятор снять лицевую крышку и промыть ее под струей теплой воды При необходимости протереть поверхности вентилятора мягкой тканью с использованием водного раствора моющего средства Необходимо избегать попадания жидкости на электрокомпоненты После чистки поверхности необходимо протереть насухо
