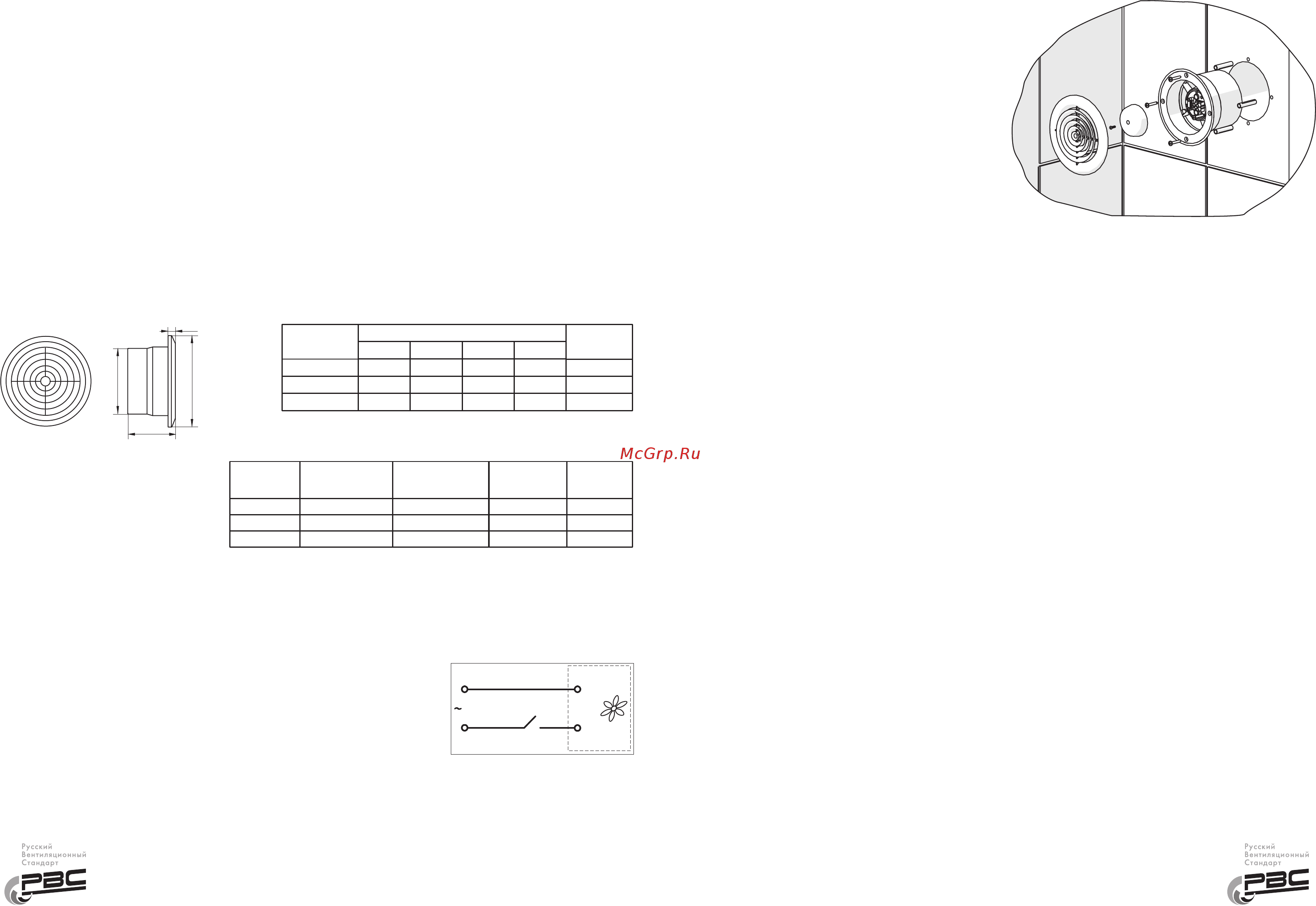

НАЗНАЧЕНИЕ ВНИМАНИЕ Все действия связанные с подключением Электровентилятор бытовой типа Мира далее изделие представляет собой осевой вентилятор низкого давления и предназначен для вытяжной вентиляции небольших и средних бытовых помещений отапливаемых в зимнее время изделия необходимо производить только при снятом напряжении сети лицами имеющие право самостоятельной работы на электроустановках до 10CX В Стационарная проводка должна быть оборудована автоматом защиты сети с зазором между контактами не менее 3 мм и соответствовать действующим нормам После монтажа необходимо убедится в том что крыльчатка вентилятора свободно вращается Последовательность монтажа вентилятора шаг 1 обесточьте электрическую сеть шаг 2 снимите лицевую решетку с вентилятора шаг 3 отметьте и просверлите отверстия под крепление вентилятора установите вентилятор шаг 4 подключите вентилятор к сети шаг 5 установите лицевую решетку на корпус вентилятора шаг 6 подайте питание электрической сети на вентилятор ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Вентилятор предназначен для подключения к однофазной сети переменного тока напряжением 220 240 В и частотой 50 Гц По типу защиты от поражения электрическим током изделие относятся к приборам II класса по ГОСТ Р52084 2003 Вид климатического исполнения изделия УХЛ4 2 по ГОСТ 15150 69 Степень защиты от доступа к опасным частям и проникновения воды 1Р34 Изделие выпускается трех типаразмеров в зависимости от диаметра подсоединяемого воздуховода 100 125 и 150 мм Габаритные размеры и масса приведены в таблице 1 и на рисунке 1 Масимальная производительность и потребляемая мощность приведены в таблице 2 Рисунок 1 Таблица 1 Размеры мм а b D D1 Масса кг Мира 100 13 104 100 141 0 47 Мира 125 15 110 125 166 0 58 Мира 150 15 125 150 188 0 90 Тип Таблица 2 Макс расход воздуха м3 час Номинальная мощность Вт Частота вращения мин УЗД 3 м dBA Мира 100 98 14 2300 34 Мира 125 185 16 2400 35 Мира 150 292 24 2400 38 Тип ЭКСПЛУАТАЦИЯ Вентилятор разрешается эксплуатировать при температуре окружающего воздуха в пределах от 1 С до 40 С Необходимо принять меры для предотвращения попадания дыма угарных газов и прочих продуктов горения в помещение через открытые дымоходы или другие противопожарные устройства а также исключить возможность возникновения обратного потока газов от приборов использующих газовое или открытое пламя Воздух не должен содержать липких веществ и волокнистых материалов Запрещается использовать изделие если перекачиваемая среда содержит воспламеняемые вещества или пары такие как спирт бензин инсектициды и т п Владелец изделия должен следовать данному руководству ПРАВИЛА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ МОДИФИКАЦИИ Вентилятор выпускается в следующей комплектации базовая модель без индекса схема подключения 1 Схема Л Поверхности изделия требуют периодической очистки не менее 2 раз в год от грязи и пыли Для выполнения обслуживания необходимо обесточить вентилятор снять лицевую крышку и промыть ее под струей теплой воды При необходимости протереть поверхности вентилятора мягкой тканью с использованием водного раствора моющего средства Необходимо избегать попадания жидкости на электрокомпоненты После чистки поверхности необходимо протереть насухо ПРАВИЛА ХРАНЕНИЯ МОНТАЖ Вентилятор может устанавливаться на стену или на потолок с выбросом воздуха или в систему каналов или непосредственно в вентиляционную шахту Транспортировка может производиться в упаковке производителя любым видом транспорта Изделия поступившие к потребителю должны храниться в упаковке предприятия изготовителя при температуре окружающего воздуха от 5 С до 40 С при относительной влажности воздуха не более 80
