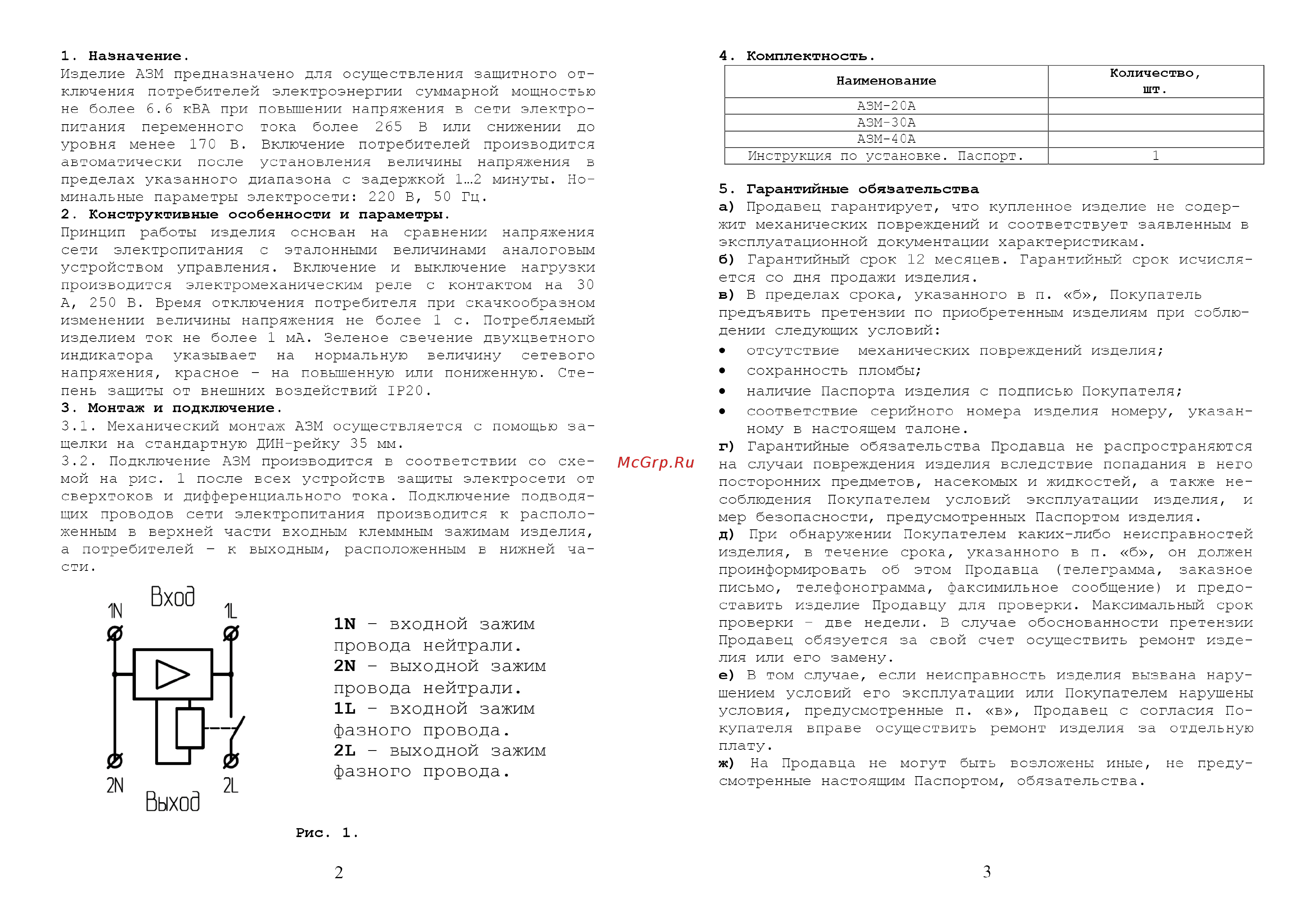

1 Назначение 4 Комплектность Изделие АЗИ предназначено для осуществления защитного от ключения потребителей электроэнергии суммарной мощностью не более 6 6 кВА при повышении напряжения в сети электро питания переменного тока более 2 65 В или снижении до уровня менее 170 В Включение потребителей производится автоматически после установления величины напряжения в пределах указанного диапазона с задержкой 1 2 минуты Но минальные параметры электросети 220 В 50 Гц 2 Конструктивные особенности и параметры Принцип работы изделия основан на сравнении напряжения сети электропитания с эталонными величинами аналоговым устройством управления Включение и выключение нагрузки производится электромеханическим реле с контактом на 30 А 250 В Время отключения потребителя при скачкообразном изменении величины напряжения не более 1 с Потребляемый изделием ток не более 1 мА Зеленое свечение двухцветного индикатора указывает на нормальную величину сетевого напряжения красное на повышенную или пониженную Сте пень защиты от внешних воздействий IP20 3 Монтаж и подключение 3 1 Механический монтаж АЗМ осуществляется с помощью за щелки на стандартную ДИН рейку 35 мм 3 2 Подключение АЗМ производится в соответствии со схе мой на рис 1 после всех устройств защиты электросети от сверхтоков и дифференциального тока Подключение подводя щих проводов сети электропитания производится к располо женным в верхней части входным клеммным зажимам изделия а потребителей к выходным расположенным в нижней ча сти ВхоО 1Ы входной зажим провода нейтрали 2Ы выходной зажим провода нейтрали 1Ь входной зажим фазного провода 2Ь выходной зажим фазного провода Количество шт Наименование АЗМ 20А АЗМ ЗОА АЗМ 40А Инструкция по установке Паспорт 5 Гарантийные обязательства а Продавец гарантирует что купленное изделие не содер жит механических повреждений и соответствует заявленным в эксплуатационной документации характеристикам б Гарантийный срок 12 месяцев Гарантийный срок исчисля ется со дня продажи изделия в В пределах срока указанного в п б Покупатель предъявить претензии по приобретенным изделиям при соблю дении следующих условий отсутствие механических повреждений изделия сохранность пломбы наличие Паспорта изделия с подписью Покупателя соответствие серийного номера изделия номеру указан ному в настоящем талоне г Гарантийные обязательства Продавца не распространяются на случаи повреждения изделия вследствие попадания в него посторонних предметов насекомых и жидкостей а также не соблюдения Покупателем условий эксплуатации изделия и мер безопасности предусмотренных Паспортом изделия д При обнаружении Покупателем каких либо неисправностей изделия в течение срока указанного в п б он должен проинформировать об этом Продавца телеграмма заказное письмо телефонограмма факсимильное сообщение и предо ставить изделие Продавцу для проверки Максимальный срок проверки две недели В случае обоснованности претензии Продавец обязуется за свой счет осуществить ремонт изде лия или его замену е В том случае если неисправность изделия вызвана нару шением условий его эксплуатации или Покупателем нарушены условия предусмотренные п в Продавец с согласия По купателя вправе осуществить ремонт изделия за отдельную плату ж На Продавца не могут быть возложены иные не преду смотренные настоящим Паспортом обязательства Выхоб Рис 1 2 1 3
