3. Комплектация и принцип работы

Конструкция данного рентгенаппарата очень проста: генератор рентген излучения (генератор

рентгеновского излучения рентгенаппарата, рентгеновская трубка), панель управления и пантогра-

фическое плечо.

Принцип работы: однофазный переменный ток идет на первичную обмотку трансформатора

высокого напряжения, через развязку обратного напряжения на панель управления. Вызванное

вторичной обмоткой высокое напряжение подается в рентгеновскую трубку для генерации рентген

излучения.

Аппарат фиксирует значения напряжения в трубке (кВ) и ток в трубке (мАс). Количество излучения

(мАс) регулируется изменением времени экспозиции.

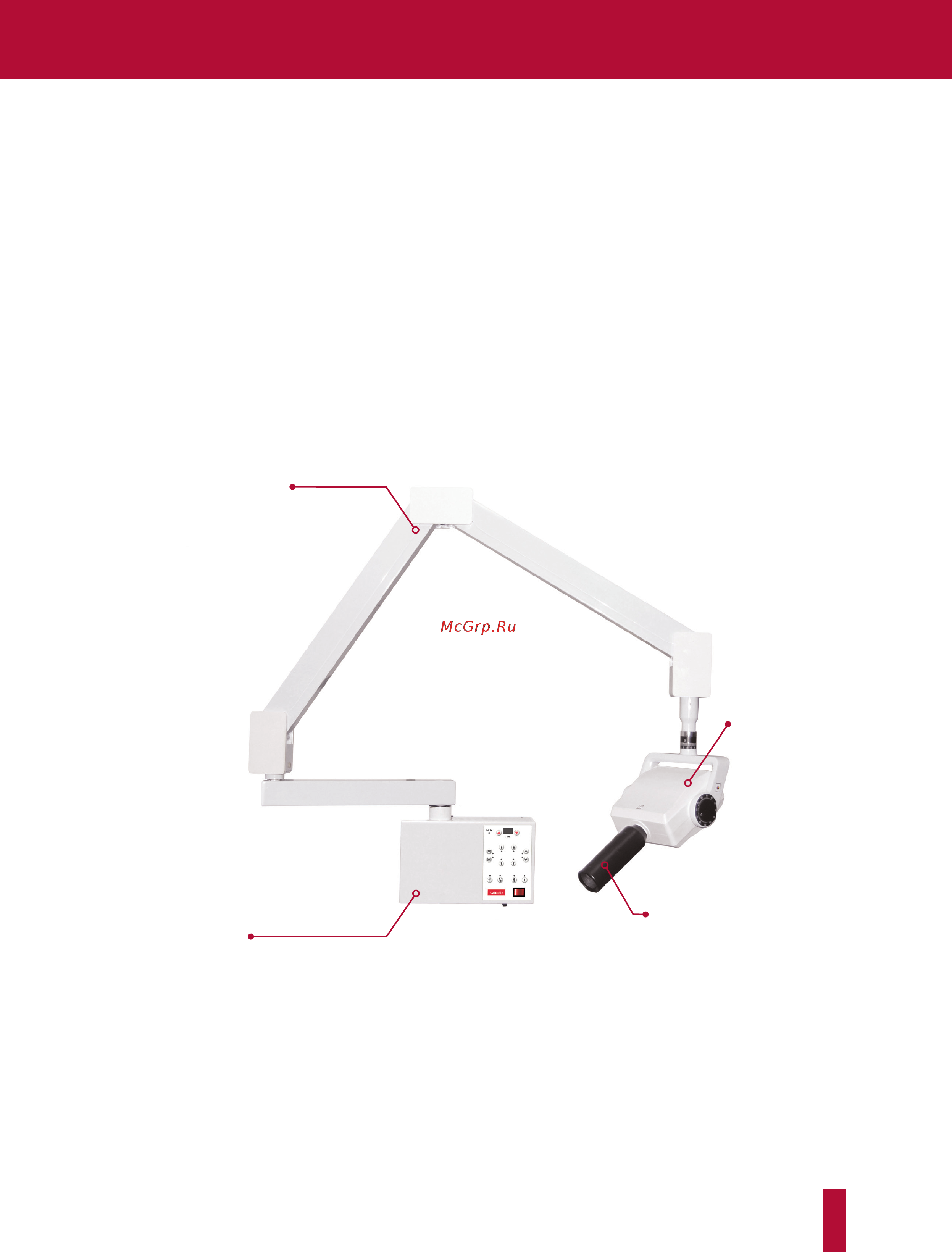

Направляющий тубус для

рентгеновского излучения

генератор

рентгеновского

излучения

Центральный блок

управления

Пантографическое плечо
