60 04 795 D3352
38 D3352.201.03.17.12 10.2012
5 Управление Sirona Dental Systems GmbH
5.2 Индикация на цифровом индикаторе Инструкции по эксплуатации ORTHOPHOS XG 5 / Ceph, ORTHOPHOS XG 5 DS / Ceph
5.2
Индикация на цифровом индикаторе
Индикация н а цифрово м индикаторе

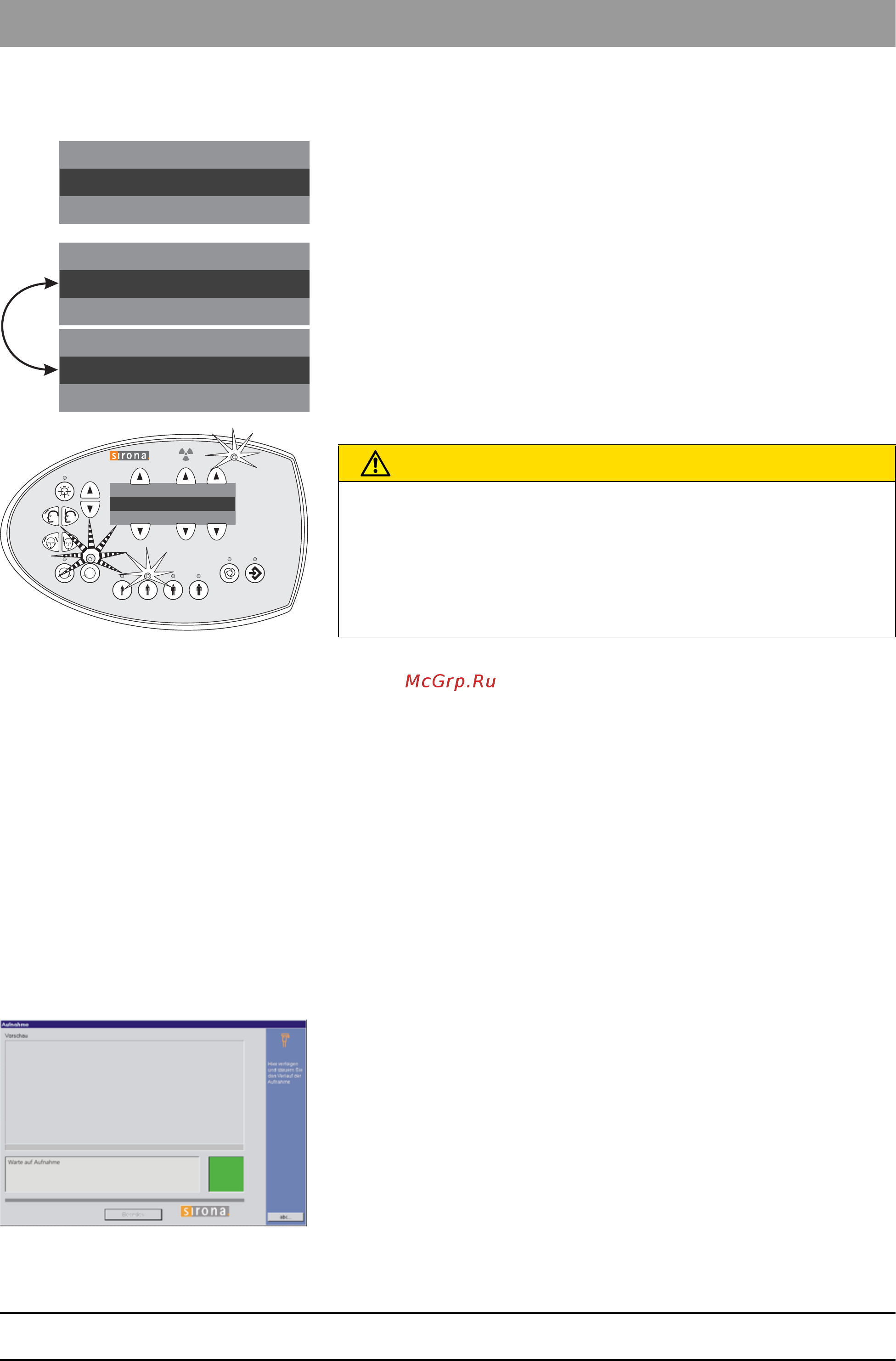

После включения аппарата на цифровом индикаторе вначале на
короткое время появляются бегущие точки.
Затем показываются номер программы рентгенографии P1,
максимальное время рентгенографии для этой программы в
секундах
с
и сохраненная для этой программы пара значений
кВ/мА
.
Если на цифровом индикаторе попеременно с номером программы
рентгенографии появляется справочное сообщение H..., то
необходимо вначале выполнить его, см. „Справочные
сообщения“ [ → 84]. Лишь после того, как на экране больше нет
справочных сообщений, аппарат готов к работе.
Перемещение в исходное положение
Если мигает светодиод готовности над кнопкой R и появляется
сообщение об ошибке H 301, коротким нажатием кнопки возврата R
привести поворотный блок в исходное положение. Светодиод
готовности гаснет, а справочное сообщение исчезает.
Теперь аппарат готов к работе.
5.3
Включение SIDEXIS в состояние готовности к
рентгенографии
Включени е SIDEXIS в состоя ние готовности к рентгенографии
Программа SIDEXIS представляет полученные рентгеновские
снимки на экране ПК.
Если отсутствует связь с SIDEXIS, на цифровом индикаторе на
Multipad появляется сообщение об ошибке „H403 – SIDEXIS
включить в состояние готовности к рентгенографии“ попеременно с
номером программы рентгенографии.
➢ Переведите систему SIDEXIS в режим готовности к
рентгенографии. См. руководство пользователя SIDEXIS.
ª SIDEXIS готов к рентгенографии.
Prog.
S
kV
mA
..............
Prog.
S
kV
mA
P1 14.1 64 8
Prog.
S
kV
mA
H 301 14.1 64 8
T
R
Prog.
S
kV
mA
H 301 14.1 64 8
ОСТОРОЖНО
Нажатие на кнопку R инициирует перемещение в исходное
положение.
Пациент, позиционированный на аппарате, может получить
травмы, ударившись о подвижные детали.
➢ При перемещении в исходное положение присутствие на
аппарате пациента недопустимо.
