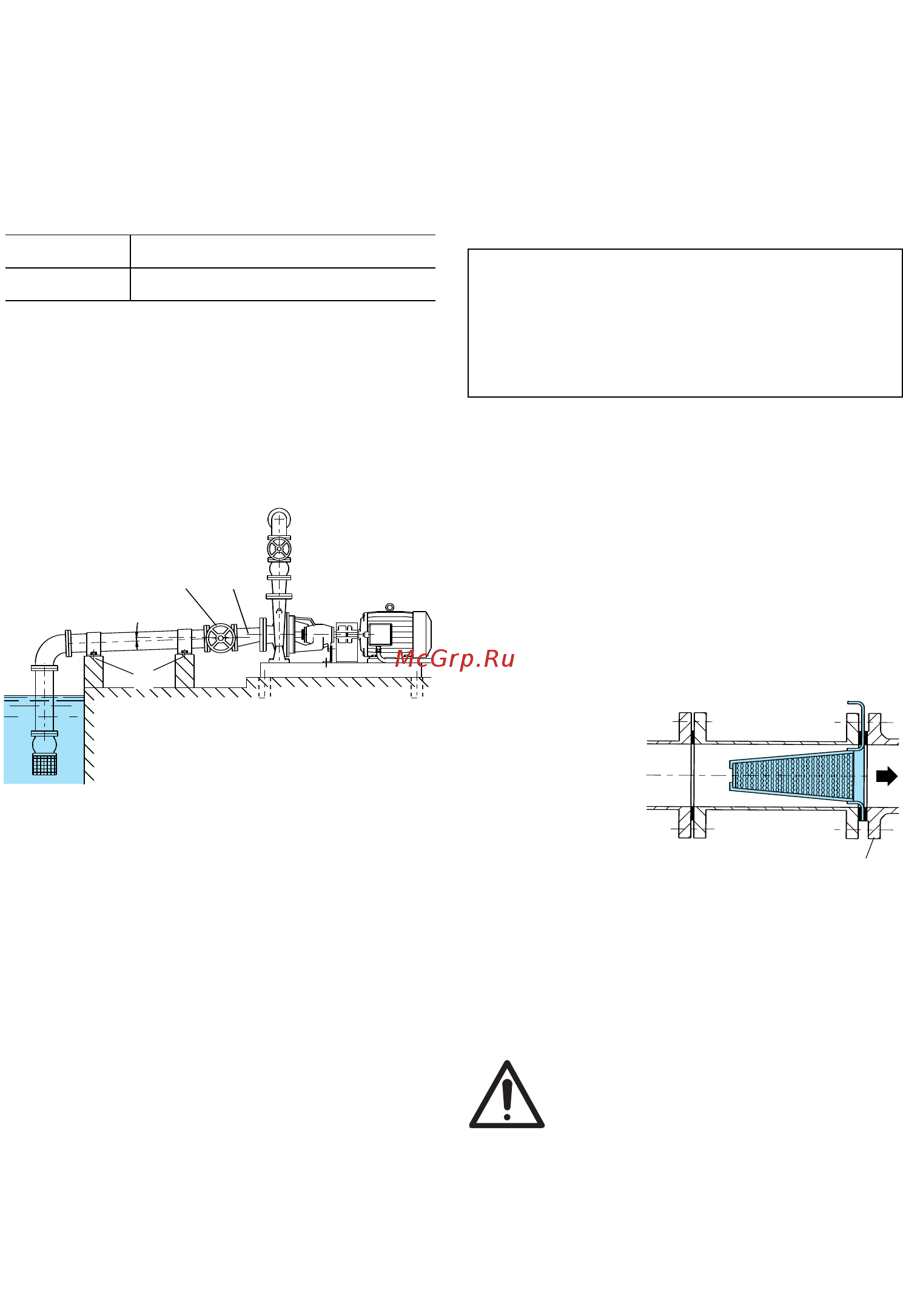

3 Трубы 3 1 Подсоединение труб Рассчитайте диаметр таким образом чтобы скорость жидкости не превышала 1 5 м с при всасывании и 3 м с при подаче В любом случае диаметр труб не должен быть меньше диаметра патрубков насоса Запрещается использовать насос в качестве опоры для труб Трубы должны опираться на собственные опоры рис 4 Если трубопровод не точно соответствует расположению патрубка его необходимо изменить во избежание передачи напряжений на насос Установите правильно возможные компенсирующие элементы удлинительные гибкие соединения для поглощения растяжений и вибрации _______________________________________ В нижеприведенной таблице рекомендуемые минимальные диаметры DN для всасывающей зависимости от расхода Q даны внутренние трубы в DN в мм I 50 65 80 100 125 150 200 250 300 Омаке в куб м ч 10 5 19 28 6 45 75 108 215 350 508 Всасывающая труба должна иметь уплотнение с высокой степенью герметичности и работать в нарастающем режиме во избежание образования воздушных мешков Если Вы установите задвижку ее маховичок должен иметь горизонтальную ось Для подсоединения всасывающего патрубка к горизонтальной трубе большего диаметра используйте эксцентрическую муфту рис 4 Для предотвращения образования мешков во всасывающей трубе ВНИМАНИЕ Усилия и моменты идущие от труб на фланцы насоса могут привести к нарушению центровки между валами насоса и двигателя деформацию и перегрузку корпуса насоса а также перегрузку на винтах крепления между насосом и опорной плитой __________________________________________ Для подсоединения труб к патрубкам с фланцами используйте стандартные круговые контрфланцы PN10 или PN16 для патрубков диаметром до 150 мм При установке следите за тем чтобы прокладки между фланцами не выступали во внутреннюю часть труб Перед подсоединением труб проверьте чистоту внутри их При установке нового насоса особенно если без сетчатого фильтра установите на всасывании временный конический фильтр для предотвращения проникновения в насос твердых тел например сварочных окалин и шлака Рекомендуется установить фильтр с ячейками 2 2 5 мм и с зоной улавливания превышающей площадь сечения трубы минимум в три раза рис 5 воздушных а эксцентрическая муфта б задвижка с горизонтальным маховиком в нарастающий режим работы трубы Рис 5 Временный конический фильтр на всасывании Насосы Для предотвращения передачи усилий на насос г опоры и крепления трубы Рис 4 Подсоединение труб Для работы на всасывании установите донный клапан с сетчатым фильтром который должен быть всегда погружен При всасывании из первого бака коллектора установите обратный клапан При работе под гидравлическим напором установите задвижку Для повышения давления в распределительной сети соблюдайте местные нормы В подающей трубе установите задвижку для регулировки расхода напора и потребляемой мощности Установите также индикатор давления манометр При высоте напора более 15 м между насосом и задвижкой установите обратный клапан для защиты насоса от гидравлических ударов 4 Центрование двигатель насосного агрегата Двигатель насосные агрегаты на опорной плите и с эластичным удлинительным соединением центруются на заводе изготовителе перед отгрузкой Центровка агрегата может нарушиться при транспортировке Окончательная центровка проводится на месте установки А После монтажа закрепления анкерных болтов подсоединения труб перед запуском еще раз проверьте центровку соединения При необходимости отцентруйте агрегат заново 4 1 Насосный М ЕиРЕХ агрегат с муфтой Снимите защитный кожух соединения и используя компаратор или толщиномер проверьте чтобы расстояние между полумуфтами было одинаковым 3 4 мм по всей окружности 35
