25

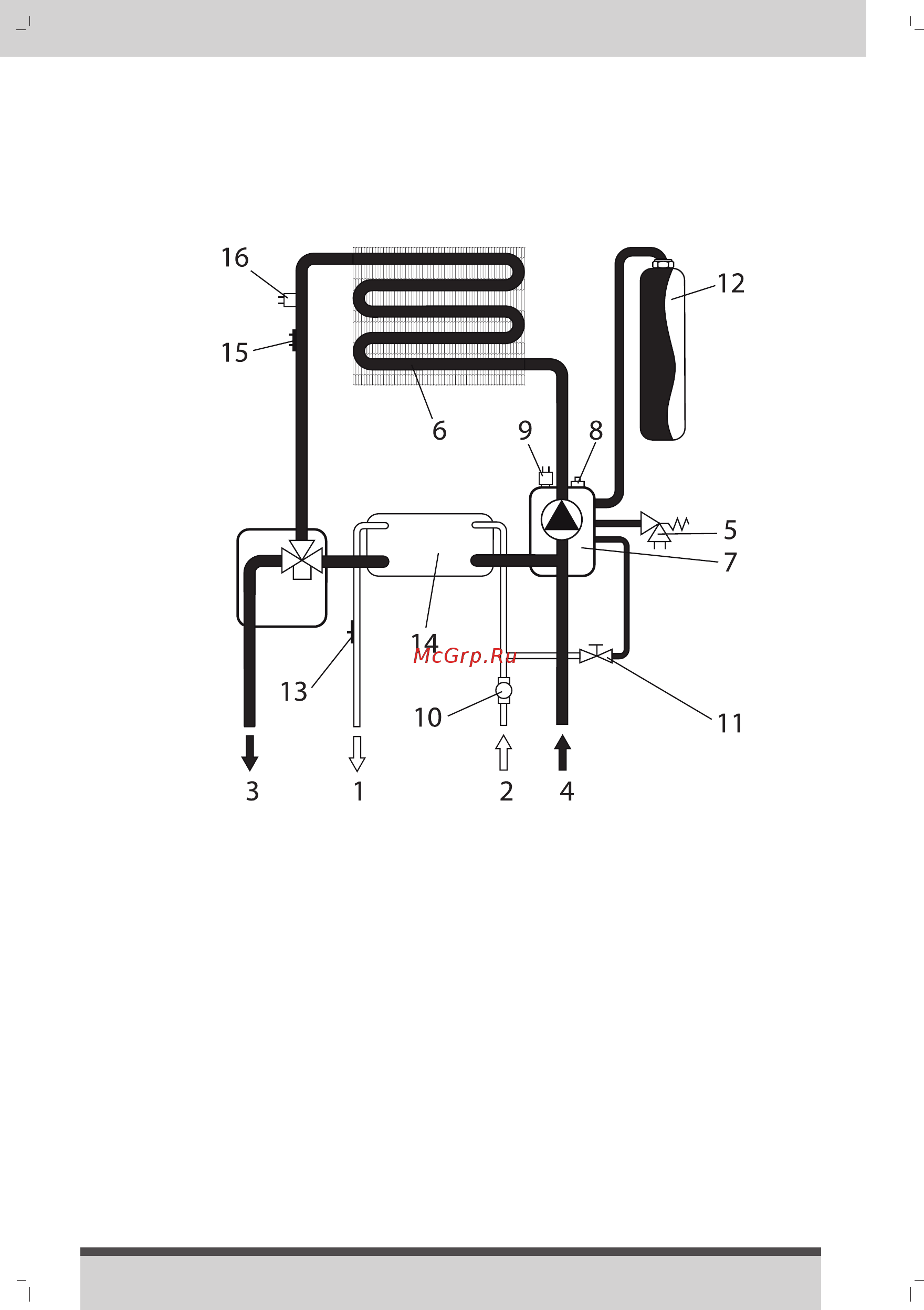

Рис. 8. Гидравлическая схема отопительной системы
(контур циркуляции отопительной воды).
1 Выход горячей воды (ГВС) 10 Датчик протока
2 Подача холодной воды (ХВС) 11 Кран подпитки
3 Выход ОВ (подача) 12 Расширительный бак
4 Вход ОВ (обратка) 13 Датчик температуры воды
5 Предохранительный (сбросной) клапан
в системе ГВС
6 Теплообменник ОВ 14 Теплообменник ГВС
7 Циркуляционный насос 15 Датчик температуры ОВ
8 Воздухоотводчик
16 Предохранительный термостат
9 Датчик давления ОВ (датчик по перегреву ОВ)
6.5. Гидравлические схемы работы котлов KOREASTAR Premium АТМО
6.5.1 Гидравлическая схема контура циркуляции отопительной воды.
