Koreastar Premium Atmo 16A White [26/44] Гидравлическая схема контура циркуляции горячего водо снабжения

1 Выход горячей воды (ГВС) 10 Датчик протока

2 Подача холодной воды (ХВС) 11 Кран подпитки

3 Выход ОВ (подача) 12 Расширительный бак

4 Вход ОВ (обратка) 13 Датчик температуры воды

5 Предохранительный (сбросной) клапан

в системе ГВС

6 Теплообменник ОВ 14 Теплообменник ГВС

7 Циркуляционный насос 15 Датчик температуры ОВ

8 Воздухоотводчик

16 Предохранительный термостат

9 Датчик давления ОВ (датчик по перегреву ОВ)

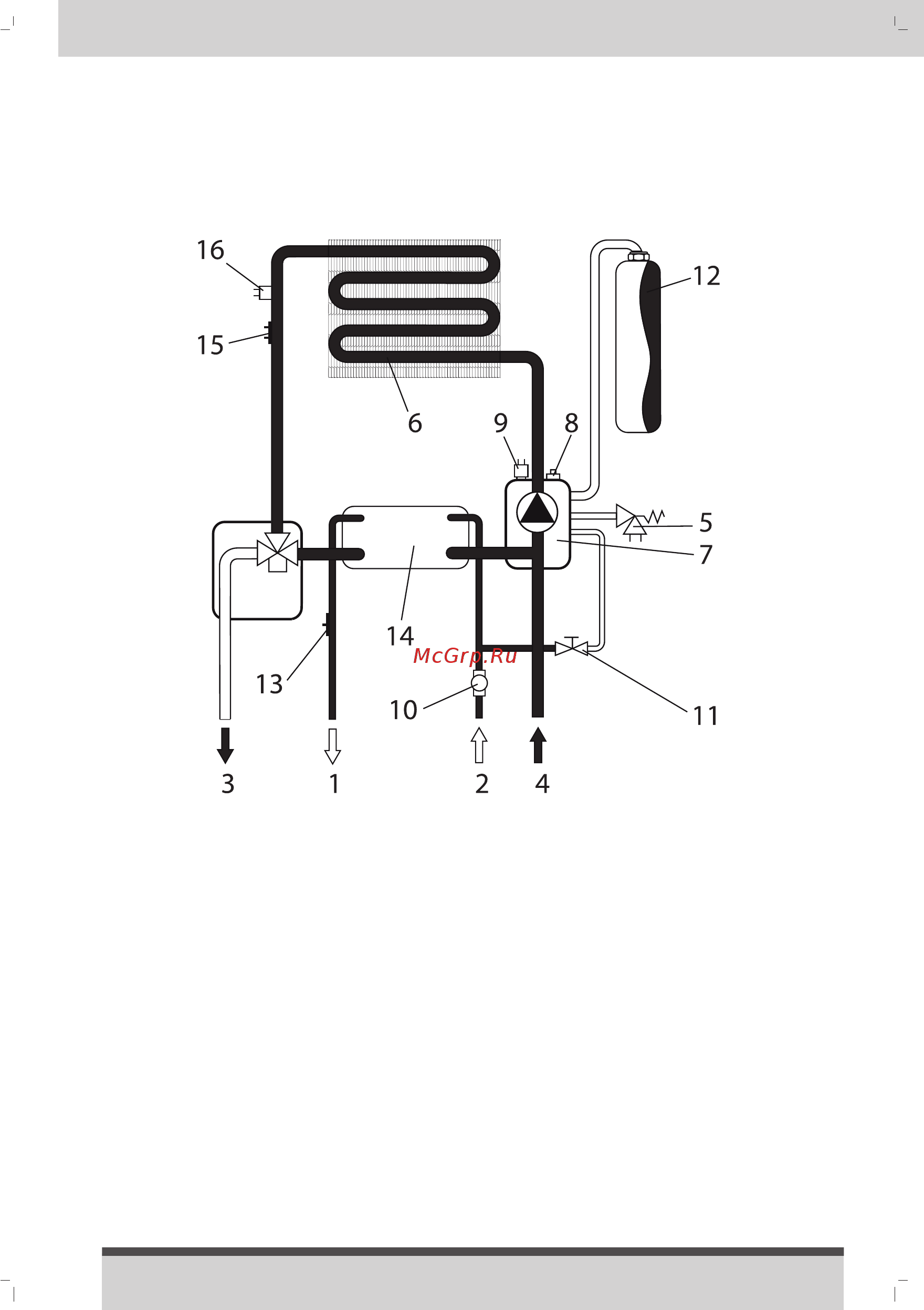

6.5.2. Гидравлическая схема контура циркуляции горячего водо-

снабжения.

Рис. 9. Гидравлическая схема отопительной системы

(контур циркуляции горячего водоснабжения)
