Koreastar Bravo–20K [24/40] Раздельная система дымоудаления

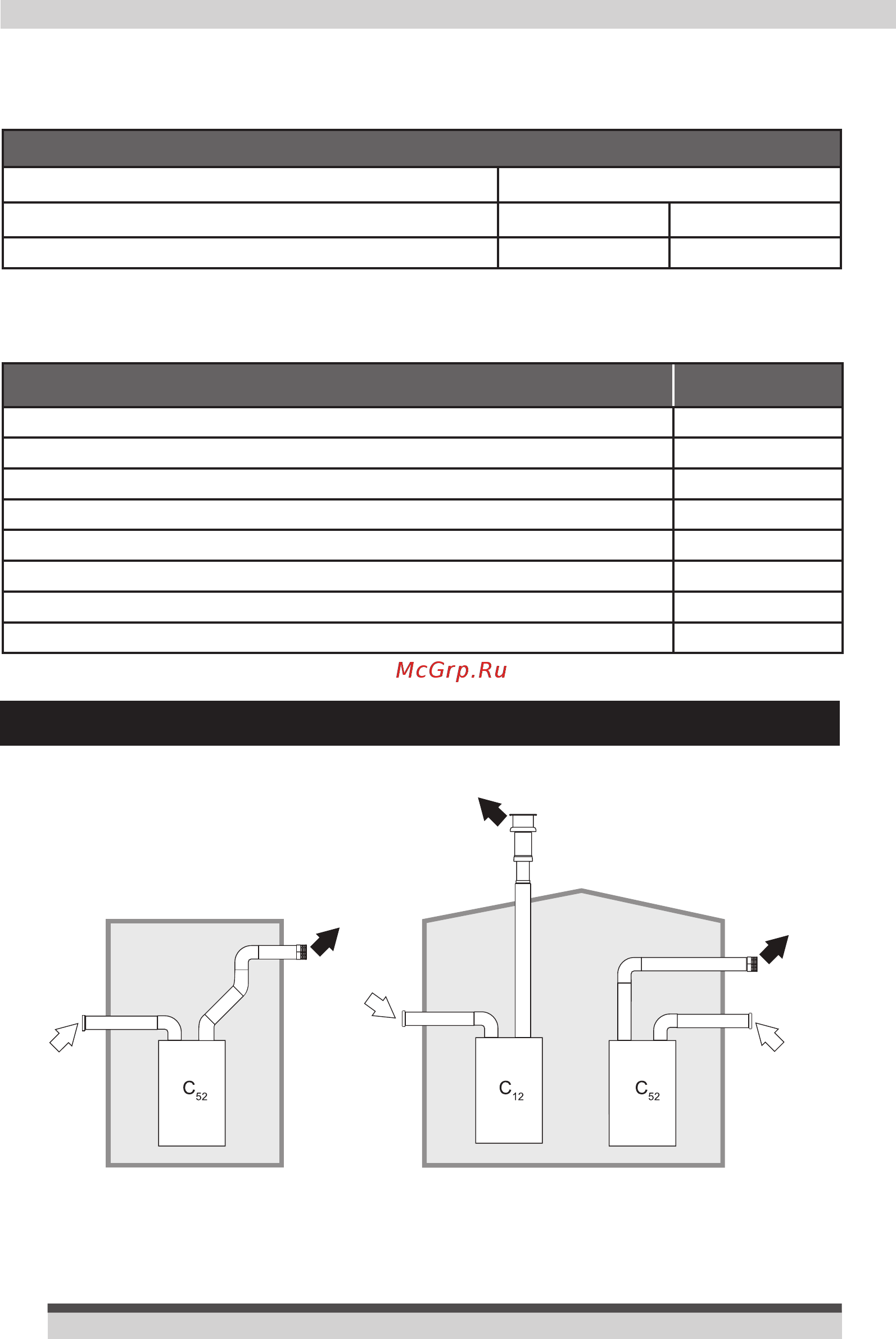

![Koreastar Bravo–24K [24/40] Раздельная система дымоудаления](/views2/1462890/page24/bg18.png)
24
Таблица 1. Расчёт длины коаксиального дымохода Ø 60/100 мм с учётом
установки диафрагмы и без нее.
Таблица 2. Пневмосопротивление элементов коаксиального дымохода
Ø 60/100 мм.
Коаксиальный
Максимально допустимая длина дымохода, м
экв
5
Длина системы, м
экв
0 – 1 2 – 5
Установка диафрагмы
с диафрагмой
без диафрагмы
Описание Потери, м
экв
Начальный элемент вертикальной системы дымоудаления
-
Удлинитель коаксиального дымохода, L = 0,25 м 0,25
Удлинитель коаксиального дымохода, L = 0,5 м 0,5
Удлинитель коаксиального дымохода, L = 1 м 1
Колено коаксиальное 45
0
, проходное 0,5
Колено коаксиальное 90
0
, проходное 0,8
Два колена 90
0
, подряд 2,5
Конечный элемент коаксиального дымохода, L= 1м 1
Рис. 11. Примеры систем дымоудаления собранных с помощью раздель-
ных труб.
Белой стрелкой обозначен приток воздуха, чёрной стрелкой
поток продуктов сгорания.
9.2. Раздельная система дымоудаления
