11

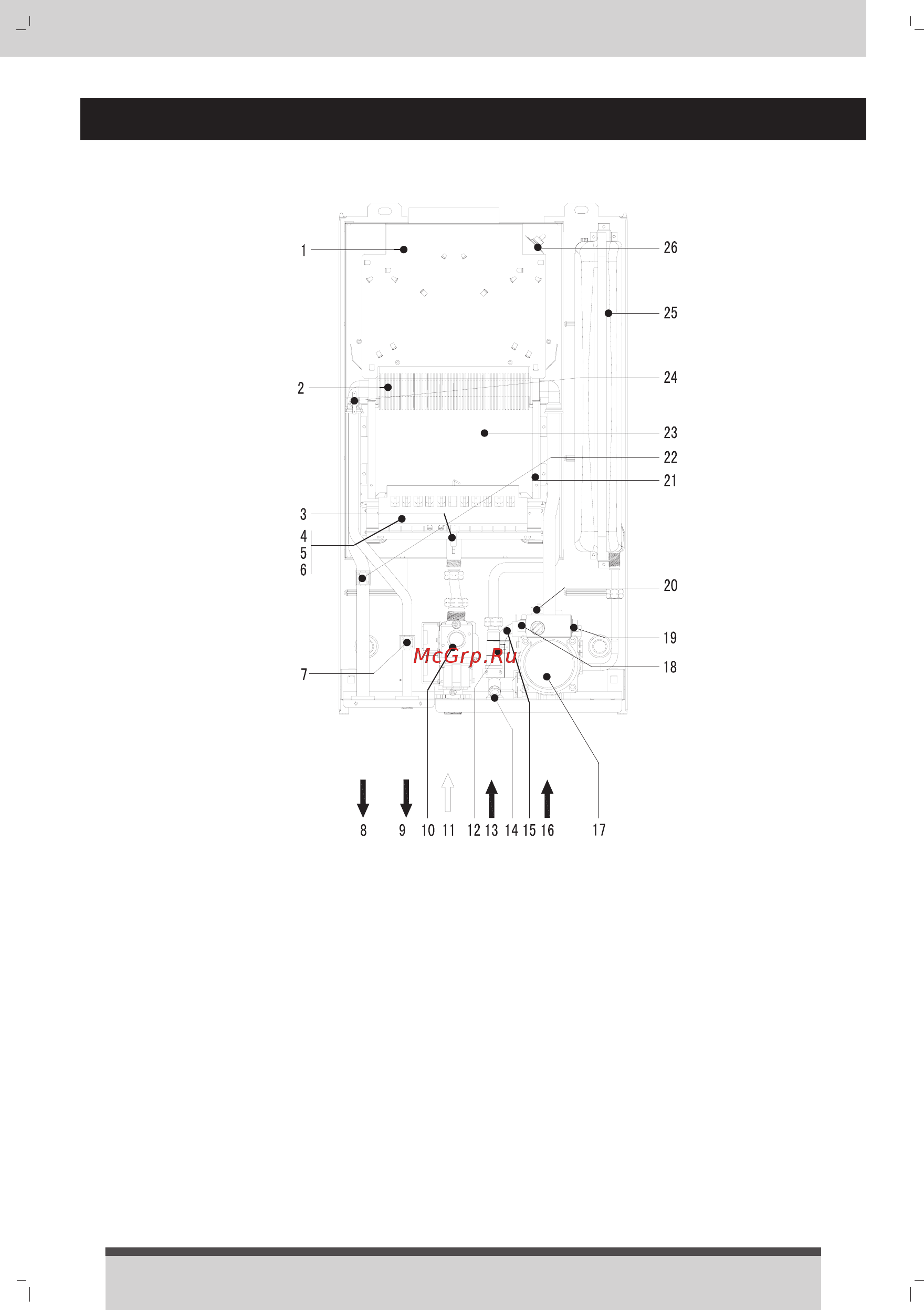

Рис. 1. Общий вид котлов АCE ATMO 10A/13A/16A/20A/24А
1 Коллектор дымовых газов
2 Теплообменник
3 Электрод розжига и ионизации
4 Коллектор форсунок
5 Форсунки
6 Горелка
7 Датчик температуры ГВС
8 Выход ОВ (подача)
9 Выход горячей воды (ГВС)
10 Газовый клапан
11 Подача газа
12 Датчик протока
13 Подача хозяйственной воды (ХВС)
14 Кран подпитки
15 Байпас
16 Вход ОВ (обратка)
17 Циркуляционный насос
18 Датчик давления ОВ
19 Воздухоотводчик
20 Предохранительный (сбросной)
клапан
21 Теплоизоляция камеры сгорания
22 Датчик температуры ОВ
23 Камера сгорания
24 Предохранительный термостат
(датчик по перегреву)
25 Расширительный бак
26 Термостат дымовых газов
4. Общая схема и основные элементы котлов KOREASTAR ACE ATMO
4.1. Общая схема и основные элементы котлов KOREASTAR ACE ATMO
