12

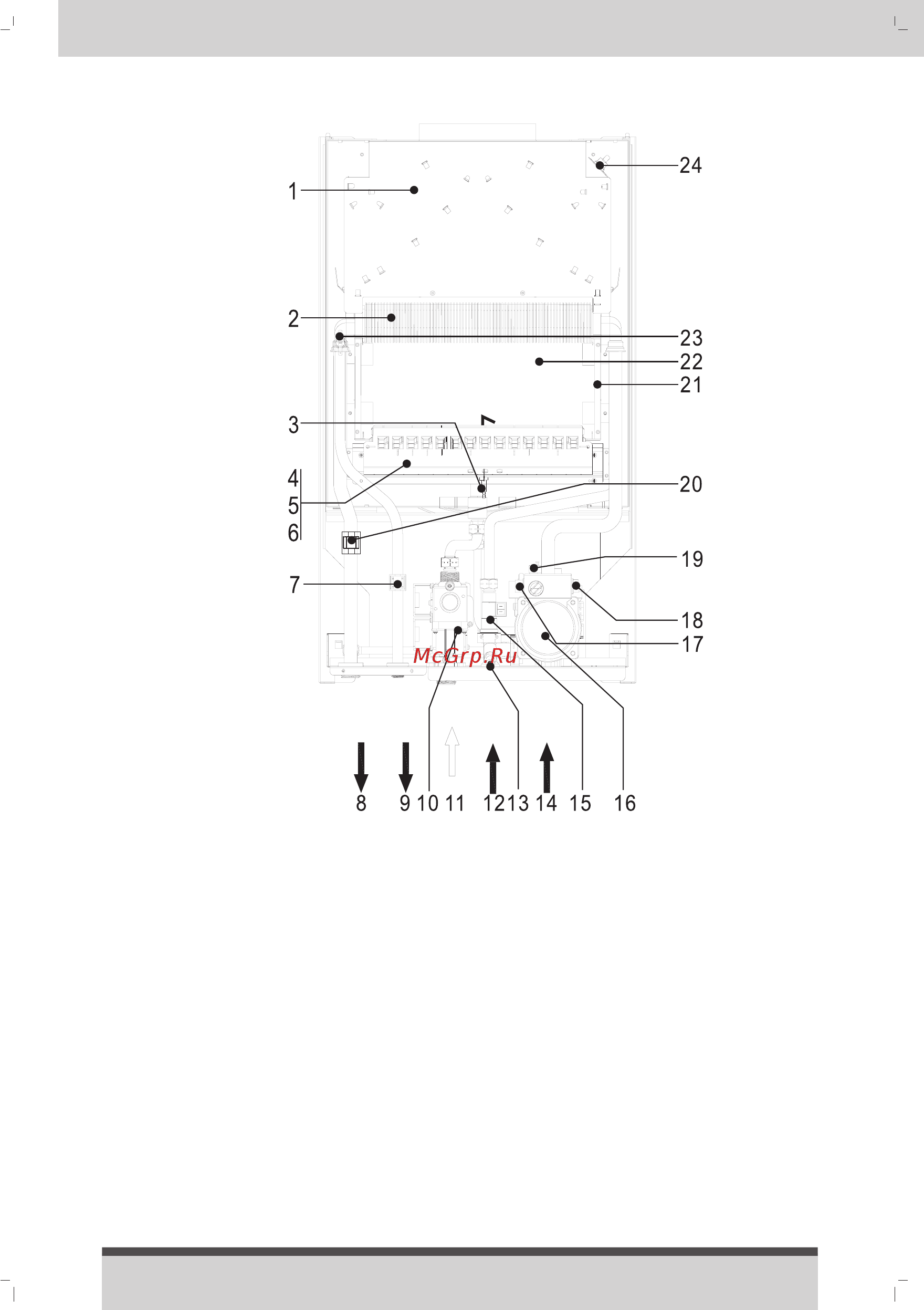

Рис. 2. Общий вид котлов АCE ATMO 28A /32А
1 Коллектор дымовых газов
2 Теплообменник
3 Электрод розжига и ионизации
4 Коллектор форсунок
5 Форсунки
6 Горелка
7 Датчик температуры ГВС
8 Выход ОВ (подача)
9 Выход горячей воды (ГВС)
10 Газовый клапан
11 Подача газа
12 Подача хозяйственной воды (ХВС)
13 Кран подпитки
14 Вход ОВ (обратка)
15 Датчик протока
16 Циркуляционный насос
17 Датчик давления ОВ
18 Воздухоотводчик
19 Предохранительный (сбросной)
клапан
20 Датчик температуры ОВ
21 Теплоизоляция камеры сгорания
22 Камера сгорания
23
Предохранительный термостат
(датчик по перегреву)
24 Термостат дымовых газов
