4. Общая схема и основные элементы котлов KOREASTAR ACE

4.1. Общая схема и основные элементы котлов KOREASTAR ACE

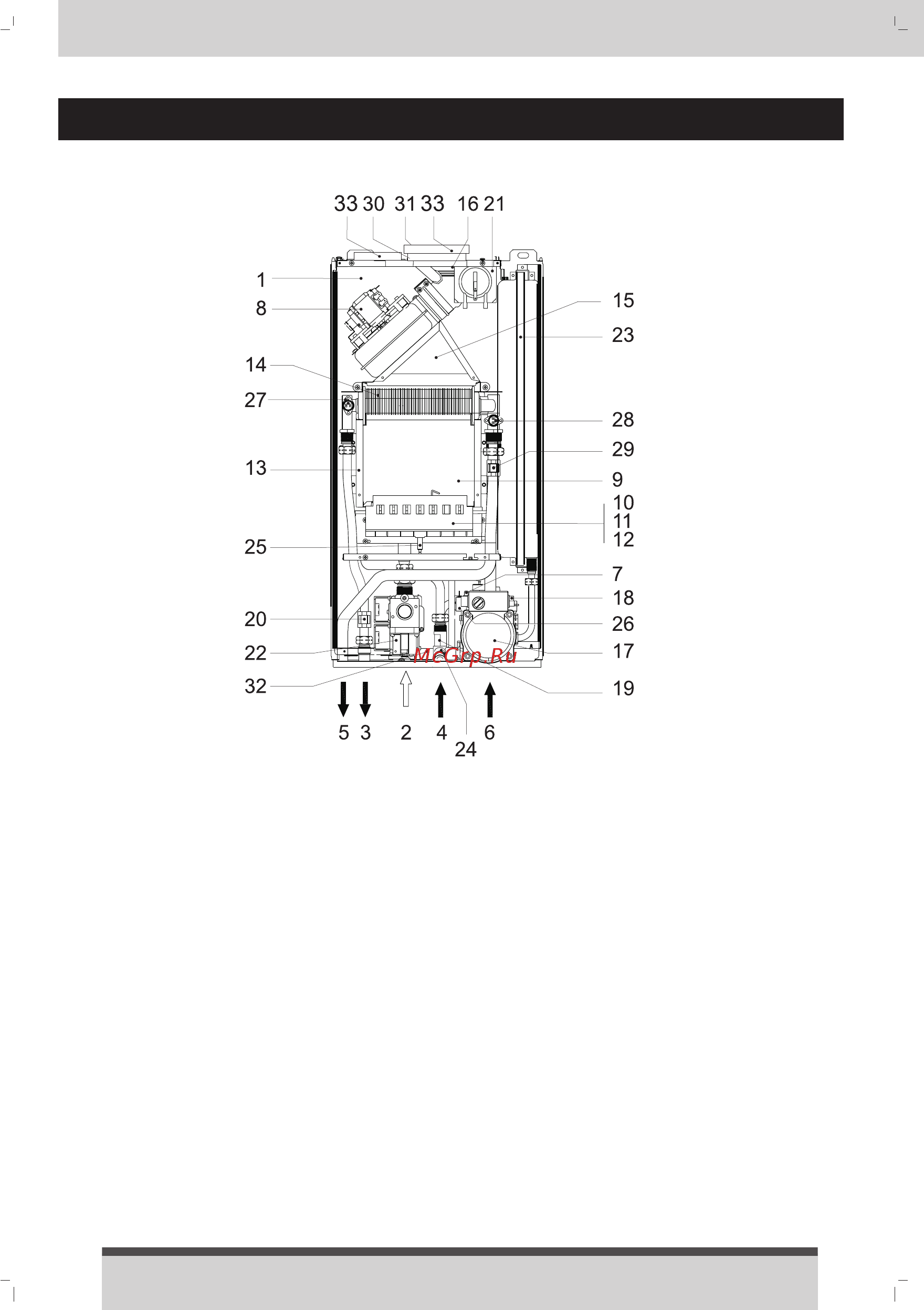

Рис. 1. Общий вид котлов Асе 10Е/13Е/16Е/20Е

1 Герметичная камера

2 Подача газа

3 Выход горячей воды (ГВС)

4 Подача хозяйственной воды (ХВС)

5 Выход ОВ (подача)

6 Вход ОВ (обратка)

7 Предохранительный (сбросной)

клапан

8 Вентилятор

9 Камера сгорания

10 Коллектор форсунок

11 Форсунки

12 Горелка

13 Теплоизоляция камеры сгорания

14 Теплообменник

15 Коллектор продуктов сгорания

16 Выходной патрубок продуктов

сгорания

17 Циркуляционный насос

18 Воздухоотводчик

19 Датчик протока

20 Датчик температуры ГВС

21 Реле давления воздуха

22 Газовый клапан

23 Расширительный бак

24 Кран подпитки

25 Электрод розжига и ионизации

26 Датчик давления ОВ

27 Предохранительный термостат

(датчик по перегреву ОВ)

Предохранительный термостат

(датчик по перегреву ГВС)

29 Датчик температуры ОВ

30 Отверстие для анализа про-

дуктов сгорания

31 Отверстие для анализа воздуха

32 Обводной трубопровод (байпас)

33 Адаптеры для раздельной

системы дымоудаления
