29

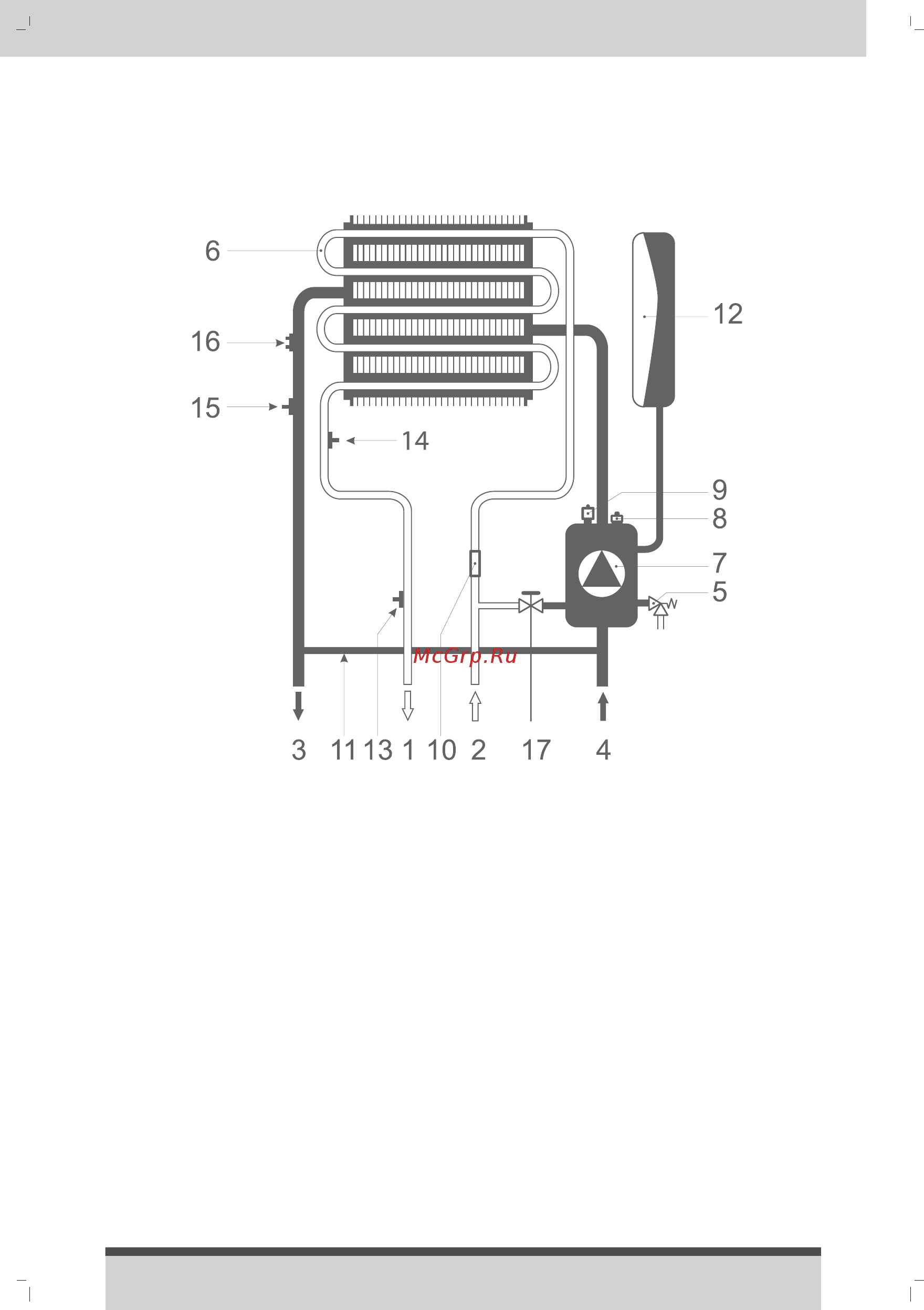

Рис. 12. Гидравлическая схема отопительной системы (контур цирку-
ляции отопительной воды).
6.5. Гидравлические схемы работы котлов KOREASTAR Aсe
6.5.1 Гидравлическая схема контура циркуляции отопительной воды
1 Выход горячей воды (ГВС)
2 Подача холодной воды (ХВС)
3 Выход ОВ (подача)
4 Вход ОВ (обратка)
5
Предохранительный (сбросной)
клапан
6 Теплообменник
7 Циркуляционный насос
8 Воздухоотводчик
9 Датчик давления ОВ
10 Датчик протока
11 Обводной трубопровод (байпас)
12 Расширительный бак
13 Датчик температуры воды в
системе
ГВС
14 Предохранительный термостат
(датчик по перегреву ГВС)
15 Датчик температуры ОВ
16 Предохранительный термостат
(датчик по перегреву ОВ)
17 Кран подпитки
