Рис. 20. Адаптеры для раздельной системы дымоудаления, установ-

ленные на котле

На котле установлены адаптеры для раздельной системы дымоудаления

(см. рис. 20).

Перед тем как приступать к монтажу, проверьте используемую диафрагму

(см. табл. 4).

Окончательно определите схему прокладки труб воздухозабора и дымоу-

даления при монтаже раздельной системы дымоудаления, включая при-

надлежности.

Определите потери в эквивалентных метрах на каждом элементе раз-

дельной системы дымоудаления в зависимости от его расположения

(см. табл. 5).

Проверьте, чтобы полная сумма потерь была меньше или равной макси-

мально допустимой величине (см. табл. 4).

7.2. Раздельная система дымоудаления

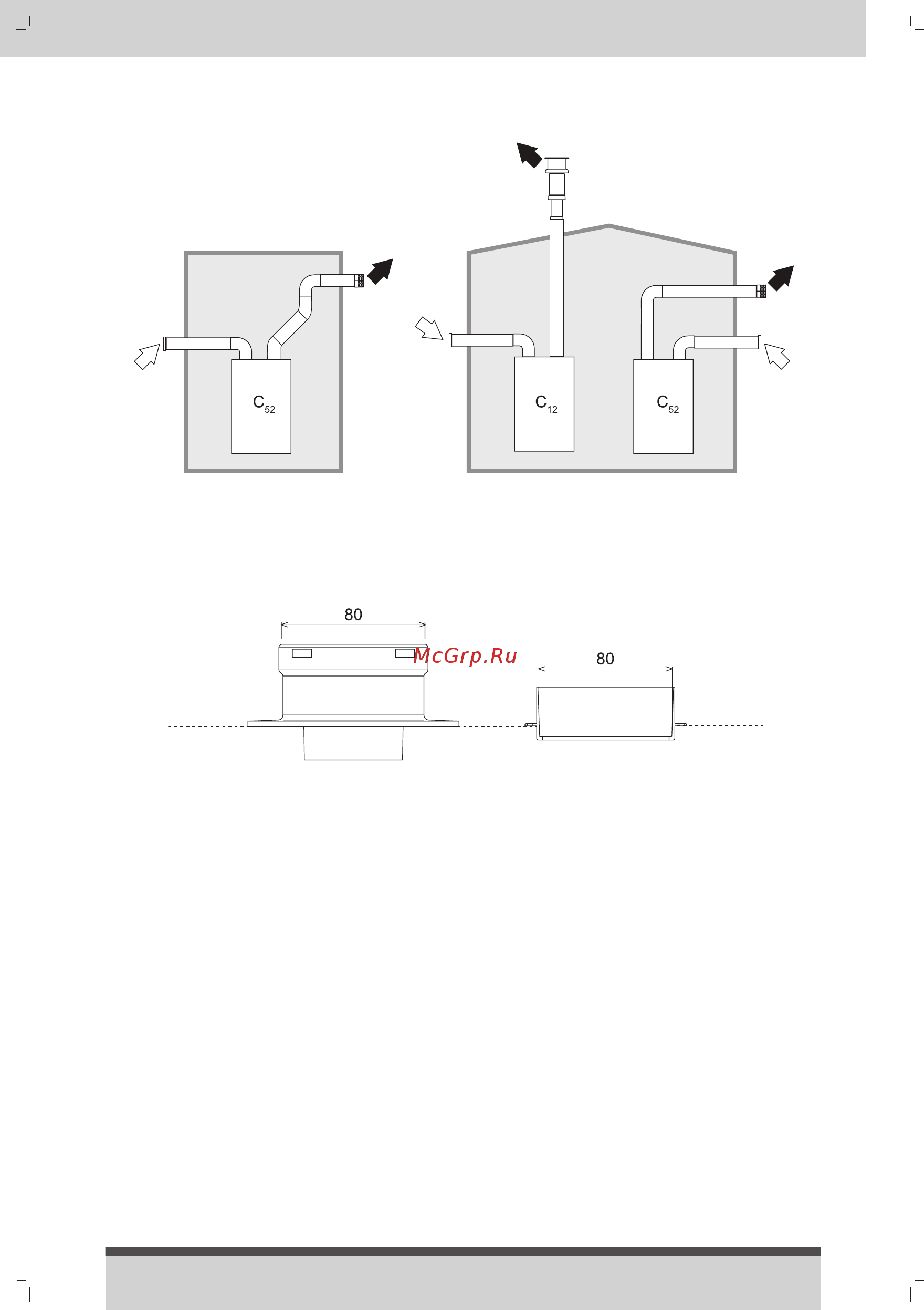

Рис. 19. Примеры систем дымоудаления собранных с помощью раздель-

ных труб (белой стрелкой обозначен приток воздуха, чёрной стрелкой

поток продуктов сгорания).
